  • 振弦式土压力计(0~3mpa)
  • 振弦式土压力计(0~3mpa)

    SWE型振弦式土压力计适用于长期测量土石坝、土堤、边坡、路基等结构物内部土体的压应力,是了解被测结构物内部土压力变化的有效监测设备,并可同步测量埋设点的温度。

    SWE型土体压力计承压盘高H=26mm,盘面外径D=100mm/156mm;分辨率≤0.025%;拟合精度≈0.1%F.S/0.5%F.S

    SWE型振弦式土压力计结构简单,测值稳定,方便安装在需要长期监测土类物质压应力的任何场合。振弦式土压力计具有参数识别功能。
    SWE型振弦式土压力计由背板、感应板、观测电缆、振弦及激振电磁线圈等组成。

    • ¥0.00
      ¥0.00
商品描述

SWE型振弦式土压力计适用于长期测量土石坝、土堤、边坡、路基等结构物内部土体的压应力,是了解被测结构物内部土压力变化的有效监测设备,并可同步测量埋设点的温度。

SWE型土体压力计承压盘高H=26mm,盘面外径D=100mm/156mm;分辨率≤0.025%;拟合精度≈0.1%F.S/0.5%F.S

SWE型振弦式土压力计结构简单,测值稳定,方便安装在需要长期监测土类物质压应力的任何场合。振弦式土压力计具有参数识别功能。
SWE型振弦式土压力计由背板、感应板、观测电缆、振弦及激振电磁线圈等组成。


1)搜索关键词

VWE型土压力计、振弦式土压力计、VWE型振弦式土压力计、混凝土应力计

2)产品用途

  VWE型振弦式土压力计适用于长期测量土石坝、土堤、边坡、路基等结构物内部土体的压应力,是了解被测结构物内部土压力变化的有效监测设备,并可同步测量埋设点的温度。

  振弦式土压力计结构简单,测值稳定,方便安装在需要长期监测土类物质压应力的任何场合。

  振弦式土压力计具有参数识别功能。

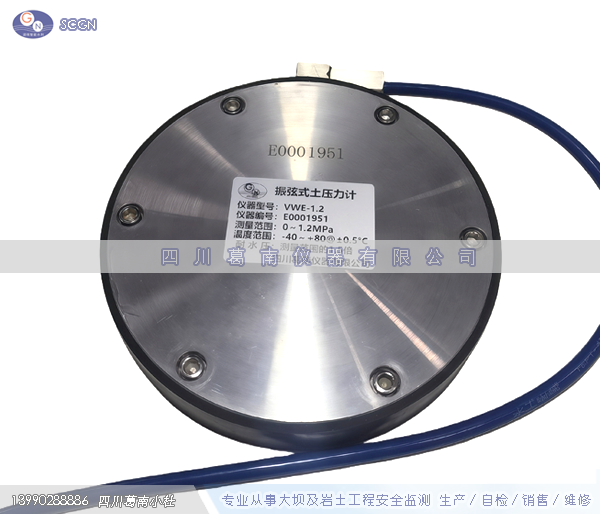

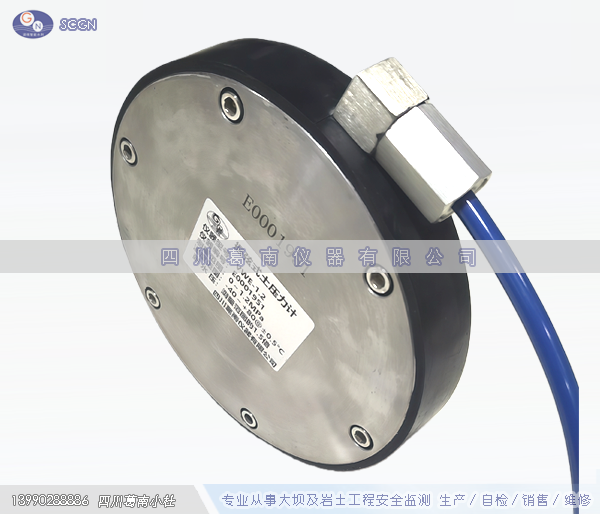

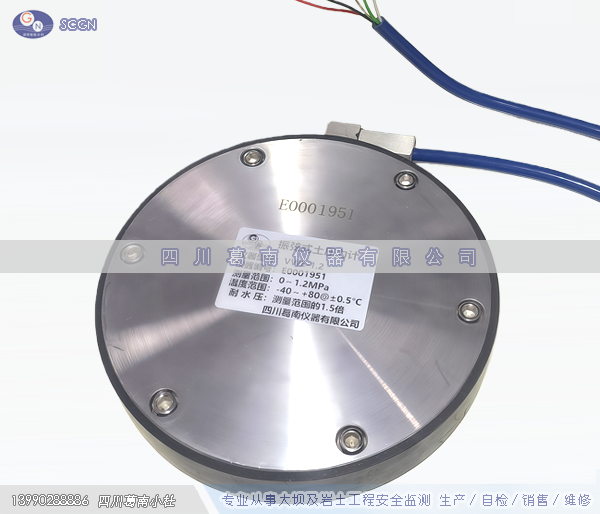

3)产品实物图片

4)结构及工作原理

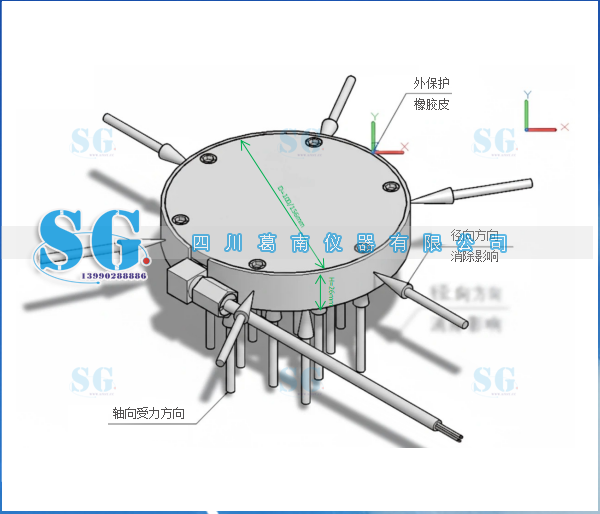

  产品结构:VWE型振弦式土压力计由背板、感应板、观测电缆、振弦及激振电磁线圈等组成。

  工作原理:当被测结构物内土应力发生变化时,土压力计感应板同步感受应力的变化,感应板将会产生变形,变形传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物的压应力值。同步测量埋设点的温度值。

5)产品规格及技术参数

规格型号

VWE-0.35

VWE-0.7

VWE-1

VWE-2

VWE-3

尺寸

参数

最大外径D

156mm/100mm

承压盘高H

26mm

性能

参数

测量范围 KPa

0~350

0~700

0~1000

0~2000

0~3000

分辨率

≤0.025%

拟合精度

≈0.1%F.S/0.5%F.S

测温范围

-40℃~+80℃

灵敏度

±0.1℃

测温精度

±0.5℃

耐水压

测量范围1.2倍

绝缘电阻

≥50MΩ

储存温度

-40℃~+80℃

6)传感器计算公式

土压力计受到压应力和温度的双重作用,土压力计的一般计算公式为:

             Pm = k×△F + b×△T = k×(F - F0) + b×(T - T0)

式中:Pm—被测结构物的压应力值,单位为KPa。

7)产品使用方法

    振弦式土压力计是用于测量被测物与土体接触面(界面)的压应力,如混凝土建筑物基础与土基接触面的压应力;地下遂洞、隧道混凝土护壁与土体的压应力;人工护坡、护壁、抗滑桩与土体的压应力;土石坝、路基等内部土体的压应力。

    土压力计测量的是被测体与土体接触面的压应力,安装埋设方法不正确极易会导致土压力计与被测物体脱空卸载,影响测值的准确性。

    (1)测量混凝土建筑物基础与土基接触面的压应力,在建筑物底板还没有浇筑,先在基础土基面安放土压力计并使其压实受力,土基面须平整、均匀、密实,可在土基面均匀敷设一层细砂以使两者接触并受力。做好观测电缆的接长和敷设引出,浇筑混凝土基础底板。

    (2)土压力计安装在已建好的建筑物底板处,可采用挖洞坑的方法安放。这种方法又分为预埋模盒法:模盒尺寸应为土压力计直径尺寸的1.1倍;开凿坑槽埋设法:洞坑的大小应略大于土压力计,深为以看到土体为准。在洞坑内的土基面的要求同上,所有方法安装后的土压力计其上应施加压力或重物固定,接长观测电缆并敷设引出。最后回填混凝土。

    (3)土压力计在混凝土防渗墙中埋设,应先把土压力计固定在推顶汽缸上,并固定在钢筋笼上。钢筋笼顺槽下到位后,给汽缸通气加压,将土压力计顶出的使其受压膜面与槽壁的土体充分接触受力,然后灌注混凝土把土压力计固定在防渗墙与土体接触的界面上。

   (4)土压力计在混凝土结构物的表面安装需借助安装支架将其固定在监测面上。安装时土压力计的感应膜面朝向土体,背面靠紧混凝土结构物,用膨胀螺栓固定;也可预埋在混凝土中。

    (5)在各种混凝土结构管道、管廊、隧道管片和输气管道与土体接触的外表面安装土压力计,可在观测断面设计位置预埋土压力计,观测电缆需要预埋收纳保护。

    在混凝土结构物与土体接触界面埋设土压力计,可利用浇筑模板固定土压力计。浇筑前利用安装支架将土压力计固定在浇筑模板上,拆除模板后,需清除土压力计感应膜上的残留混凝土。为方便清除膜面上的残留混凝土,浇筑前可在感应膜面上涂抹一层油。埋设时土压力计的感应膜面与模板接触,用三颗双头钉将土压力计固定在模板上。富余电缆收放在保护箱内。

    在混凝土结构物与土体接触界面埋设土压力计,可利用钢筋笼固定土压力计。浇筑前利用土压力计安装支架和固定钢筋捆扎固定好,将固定钢筋捆扎或焊接在钢筋笼上,拆除模板后,需清除土压力计感应膜面上的残留混凝土。埋设时土压力计的感应膜面紧靠模板,不能弄反了。为了方便清除土压力计感应膜面上的残留混凝土,可事先在膜面上涂抹一层油。要做好观测电缆的走向和保护。

    钢结构物与土体接触界面埋设土压力计,需先将固定螺栓焊接在钢结构物上,焊接螺栓可使用安装支架确定焊接位置。

    8)电缆的敷设

    观测电缆的埋设采用挖沟埋设,沟深不小于0.3m,堆石坝内埋设观测电缆应加保护管。

    观测电缆在敷设引长时要留有余量,不要拉直和交绕,土压力计在出线口处电缆应打回环,避免出线口处电缆受力过大。

    9)测读基准值

    土压力计安装埋设完成后应及时测读土压力计的读数(此时的读数应比埋设前大),选取稳定的测值作为基准值。土压力计上浇注混凝土应选取水化热过后的测值,分时连续测读3次,其读数基本相同经平均后的测值做为基准值。基准值选定后应做好记录,作为计算的基准值。

8)同类相关产品

……

9)相关产品安装参考

10)埋设注意事项

    埋设前应首先检查土压力计确保仪器完好,按设计要求接长电缆,做好编号。

    埋设土压力计时应特别注意:水泥沙浆不能包裹住土压力计的受力感应板,土压力计的受压面要与土体充分接触,土压力计的背板四周缝隙用水泥沙浆填充捣实。

    埋设安装后的土压力计初测值应大于埋设前自由状态,安装后的土压力计应在受压状态。

    土压力计安装就位后应及时测量仪器初值,根据仪器编号和设计编号作好记录并存档,严格保护好仪器的引出电缆。
