  • 测压管水位计/库水位计（0~70m)

  • 测压管水位计/库水位计（0~70m)

    库水位计/测压管水位计适用于长期布设在水利水电工程涉水位监测点，监测库水位、湖泊、河流、渠系等水位实时变化量。
    本产品具有智能识别，采用硅压机芯，不锈钢结构，输出信号为物理量，温度、气压自动补偿。适用于透水箱、水位监测管、测压管透水段等管中安装直接使用。

    • ￥0.00
      ￥0.00
商品描述

库水位计/测压管水位计适用于长期布设在水利水电工程涉水位监测点，监测库水位、湖泊、河流、渠系等水位实时变化量。
本产品具有智能识别，采用硅压机芯，不锈钢结构，输出信号为物理量，温度、气压自动补偿。适用于透水箱、水位监测管、测压管透水段等管中安装直接使用。

    1）搜索关键词

    水位计、库水位计、测压管水位计、测压管库水位计、SWJ型库水位计

    2）产品用途

     库水位计/测压管水位计适用于长期布设在水利水电工程涉水位监测点，监测库水位、湖泊、河流、渠系等水位实时变化量。

     本产品具有智能识别，采用硅压机芯，不锈钢结构，输出信号为物理量，温度、气压自动补偿。适用于透水箱、水位监测管、测压管透水段等管中安装直接使用。

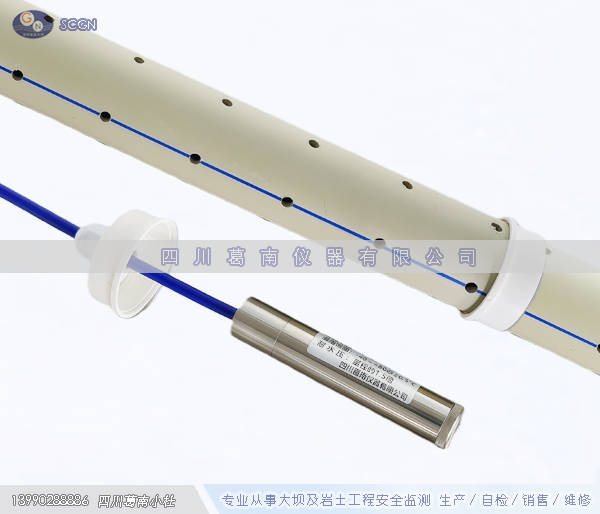

     3）产品实物图片

    4）结构及工作原理

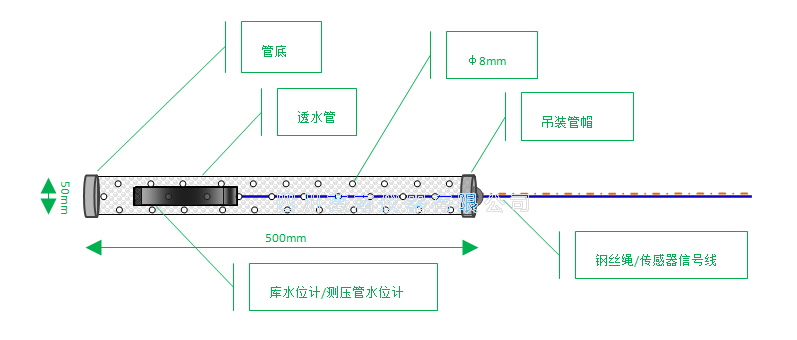

    （1）仪器结构

     库水位计/测压管水位计由透水板、感应膜、密封壳体，带通气管信号传输电缆、硅压传感器等组成。

    （2）工作原理

     当被测水压荷载作用在水位计上，将引起弹性膜板的变形，其变形带动硅压传感器应力的变化，从而改变电压。通过数字电路，传载水位值。同时可同步测出埋设点的温度值。

     水位计信号传输电缆内附导气管，使传感器背压腔与电缆线出口的大气相通，传感器测量时自动温度修正天气压补偿，确保测量精度。

     5）产品规格及技术参数

             规格型号

  SWJ-3.5G

  SWJ-10G

  SWJ-35G

  SWJ-50G

 SWJ-100G

    尺寸

    最大外径D

                                             24 mm

      长度L

                                            136 mm

     性



     能



     参



     数

    测量范围m

    0～3.5

    0～10

    0～35

    0～50

    0～100

      分辨率

                                          ≤0.02 %F.S

     测量精度

                                           ≤0.1 %F.S

     测温范围

                                        -40℃～+80℃

      灵敏度

                                             ±0.1 ℃

     测温精度

                                             ±0.5 ℃

     输出信号

                                             RS485

      耐水压

                                        测量范围的1.5倍

     过范围限

                                         测量上限1.5倍

     绝缘电阻

                                               ≥50 MΩ

     气压修正

                                               自动补偿

    6）传感器计算方法

           △L1= K (F－Fo)

       式中：△L1 — 竖井中的水位变化量(mm)

　       　　　F — 振弦式水位计的实时测量值(F)

　   　　      Fo — 振弦式水位计的基准值(F)

　　　          K — 振弦式水位计传感器系数(mm/F)

        注： 当水位变化值△L1为正值时表示水位升高。

                当水位变化值△L1为负值时表示水位降低。

               在正常工作范围内温度的变化对系统本身的影响很小，公式中不需要代入温度计算。

               传感器直接测值F为水位计值单位mm。

    7）产品使用方法
