1）搜索关键词

    高频压力传感器、高频管道压力计、管道压力计、管道水压力计

    2）产品用途

    SWP型高频压力计适用于长期埋设在各类输水管道、水工结构物上监测水压；加装配套附件可在连通监测被测钢管、压力管道、PE管等过水压力，并可同步测量埋设点的温度。

    高频压力计为全不锈钢结构，24×120mm的灵巧体积，可方便放置在需要测量的狭小部位。高频压力计具有参数识别功能。

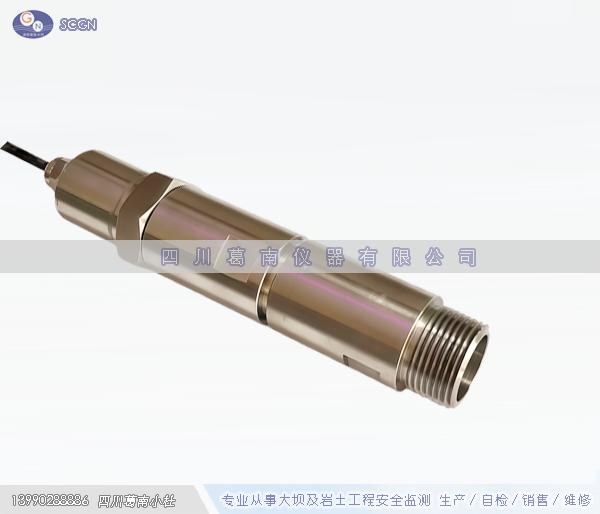

    3）产品实物图片

 4）结构及工作原理

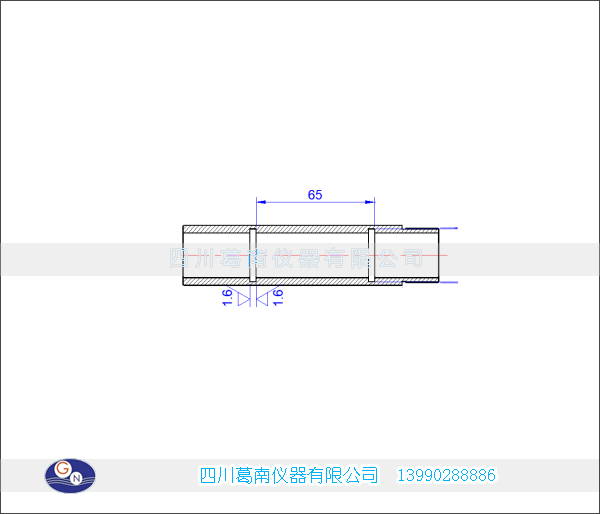

    （1）结构

    SWP型高频压力计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。

    （2）工作原理

    当被测水荷载作用在压力计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。

 5）产品规格及技术参数

注：频率模数F=Hz²×10^-3

6）传感器计算公式

    a)当外界温度恒定，压力计仅受到水压力时，其压力值P与输出的频率模数F具有如下线性关系：

            P=k×△F

          △F=F-F₀

    式中：P—压力计的测量值，单位为KPa；

              k—压力计的测量灵敏度，单位为KPa/F；

            △F—压力计基准值相对于实时测量值的变化量，单位为F；

              F—压力计的实时测量值，单位为F；

             F₀—压力计的基准值，单位为F。

    b)当作用在压力计上的水压力恒定，而温度增加△T，此时压力计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T具有如下线性关系：

          P´=k×△F´+b×△T=0

          K×△F´=-b×△T

          △T=T-T₀

     式中：b—压力计的温度修正系数，单位为KPa/℃；

             △T—温度实时测量值相对于基准值的变化量，单位为℃；

               T—温度的实时测量值，单位为℃；

              T₀—温度的基准值，单位为℃。

    c)当压力计受到水压力和温度的双重作用时，若大气压力有较大变化时，应予以修正,压力计的一般计算公式为：

        Pm=k×△F+b×△T+△Q=k×(F-F₀)+b×(T-T₀)+(Q₀-Q)

    式中：Pm—被测渗透(孔隙)水压力值，单位为KPa；

               Q₀—大气压力测量基准值，单位为KPa；

                Q—大气压力实时测量值，单位为KPa。

7）产品使用方法

     依设计图，选择管道上部位置安装，如上部有履盖层，应加装不锈钢弧形保护罩。

     首先打磨供水管表面，面积应大于焊接板2cm；采用专用钻孔工具，垂直钻孔，孔径≥连接管直径。

     再焊接圆形或方形连接板。

     制作与连接板对接的延伸管，延延管上配开关阀（有利于后期检修）。

     传感器（水压传感器）和水听传感器分别采用橡胶塞和专用堵塞盖拧紧，防水因水压仪器滑落。通过预埋穿缆钢管从阀井中接出，与外设备箱中的RTU相连接。

8）同类相关产品

     压力传感器、管道压力传感器

9）相关产品安装参考

10）安装示意图
