1）搜索关键词

振弦式位移计、位移计、单点位移计

2）产品用途

振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(位移)，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，并可同步测量埋设点的温度。

振弦式位移计加装配套附件可组成基岩位移计、多点位移计、土应变计等测量位移的传感器。振弦式位移计具有智能识别功能。

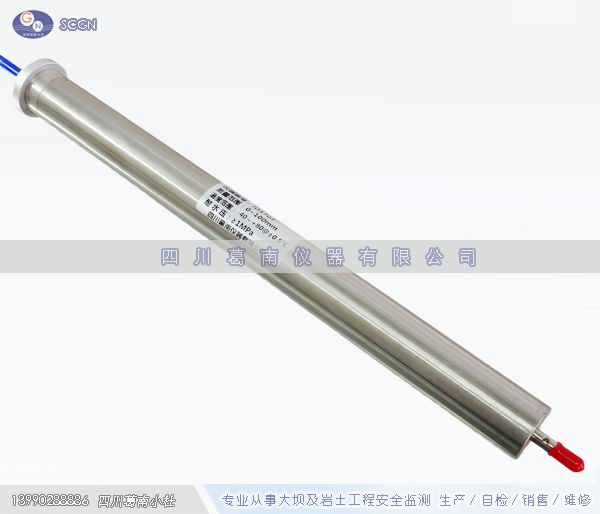

3）产品实物图片

4）结构及工作原理

   产品结构：振弦式位移计由护管、滑动测杆、后接件、观测电缆等组成，其内部有弹簧、滑块、振弦、激振电磁线圈、测温元件等零部件。

  工作原理：当被测结构物发生位移时将会引起位移计的滑动测杆位移，其位移传递给弹簧和滑块，弹簧拉动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量。同步测量埋设点的温度值。

5）产品规格及技术参数

6）传感器计算公式

（1）当外界温度恒定位移计仅受到轴向位移时，其位移量 L 与输出的频率模数△F 具有如下线性关系：

    L = k×△F

    △F = F - F0

    式中：L—位移计的测量值，单位为 mm；

            k—位移计的测量灵敏度，单位为 mm/F；

          △F—位移计实时测量值相对于基准值的变化量，单位为 F；F—位移计的实时测量值，单位为 F；F0—位移计的基准值，单位为 F。

    （2）当位移计不感受位移(仪器两端标距不变)，而温度增加△T 时，位移计有输出量△F´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T 具有如下线性关系：

     L´= k×△F´+ b×△T = 0

    K×△F´= -b×△T

    △T = T - T0

    式中：b—位移计的温度修正系数，单位为 mm/℃；

           △T—温度实时测量值相对于基准值的变化量，单位为℃；

             T—温度的实时测量值，单位为℃；

            T0—温度的基准值，单位为℃。

    （3）埋设在混凝土结构物内或其它结构物上的位移计，受到的是位移和温度的双重作用，因此位移计的一般计算公式为：

      Lm = k×△F + b×△T = k×(F - F0)＋b×(T - T0)

     式中：Lm—被测结构物的位移量，单位为 mm。

7）产品使用方法

传感器采集示意

传感器延伸线
