    钢丝水平位移计适用于长期观测土石坝、面板堆石坝中、土堤、边坡等土体内部的位移,是了解被测物体稳定性的有效监测设备。

    埋设于堆石体中的锚固点在水平方向上发生位移,则通过一端固定在锚固板上的铟钢丝(或钢缆)传递给位移传感器,从而得到测处的水平位移。在同一高程同一断面处布置多个相同的测点,即可得到多个点的水平位移。钢丝水平位移计由锚固板,铟合金钢丝、保护钢管、伸缩接头、测量架、配重机构、读数游标卡尺等组成。当被测结构物发生变形时将会带动锚固板移动,通过固定在锚固板上的钢丝卡头传递给钢丝,钢丝再带动读数游标卡尺上的游标,用目测方式很方便地将位移数据读出。测点的位移量等于实时测量值与初始值之差,再加上观测房内固定标点的相对位移量。观测房内固定标点的位移量由视准线测出。单条线测点≥5,测量范围0~1000mm。钢丝水平位移计可单独安装,亦可与水管式沉降仪联合安装进行观测。 钢丝水平位移计采用人工观测和自动化监测两种方式,具有结构简单、性能稳定、工作可靠、经久耐用等优点,有效地反映土石坝坝体内部垂直变形情况。

    • ¥0.00
      ¥0.00
产品使用

钢丝水平位移计适用于长期观测土石坝、面板堆石坝中、土堤、边坡等土体内部的位移,是了解被测物体稳定性的有效监测设备。

埋设于堆石体中的锚固点在水平方向上发生位移,则通过一端固定在锚固板上的铟钢丝(或钢缆)传递给位移传感器,从而得到测处的水平位移。在同一高程同一断面处布置多个相同的测点,即可得到多个点的水平位移。钢丝水平位移计由锚固板,铟合金钢丝、保护钢管、伸缩接头、测量架、配重机构、读数游标卡尺等组成。当被测结构物发生变形时将会带动锚固板移动,通过固定在锚固板上的钢丝卡头传递给钢丝,钢丝再带动读数游标卡尺上的游标,用目测方式很方便地将位移数据读出。测点的位移量等于实时测量值与初始值之差,再加上观测房内固定标点的相对位移量。观测房内固定标点的位移量由视准线测出。单条线测点≥5,测量范围0~1000mm。钢丝水平位移计可单独安装,亦可与水管式沉降仪联合安装进行观测。 钢丝水平位移计采用人工观测和自动化监测两种方式,具有结构简单、性能稳定、工作可靠、经久耐用等优点,有效地反映土石坝坝体内部垂直变形情况。


1)搜索关键词

    位移计、水平位移计、 钢丝水平位移计、 WLD-1型钢丝水平位移计、引张线式水平位移计、钢丝水平位移计(引张线式水平位移计)

2)产品用途

    WLD型钢丝水平位移计用于长期观测土石坝、混凝土面板坝、土堤、边坡等坝体内部土体的位移,是了解被测物体稳定性的有效监测设备。

    WLD型钢丝水平位移计可单独安装,亦可与WLS-1型水管式沉降仪联合安装进行观测。

    WLD型钢丝水平位移计采用人工观测和自动化监测两种方式,具有结构简单、性能稳定、工作可靠、经久耐用等优点,有效地反映土石坝坝体内部垂直变形情况。

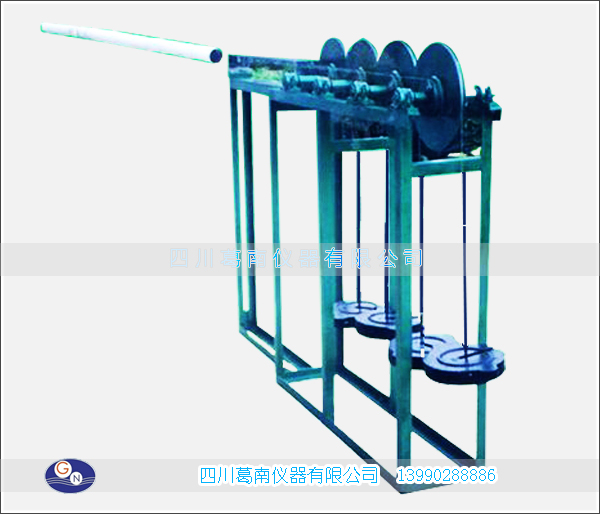

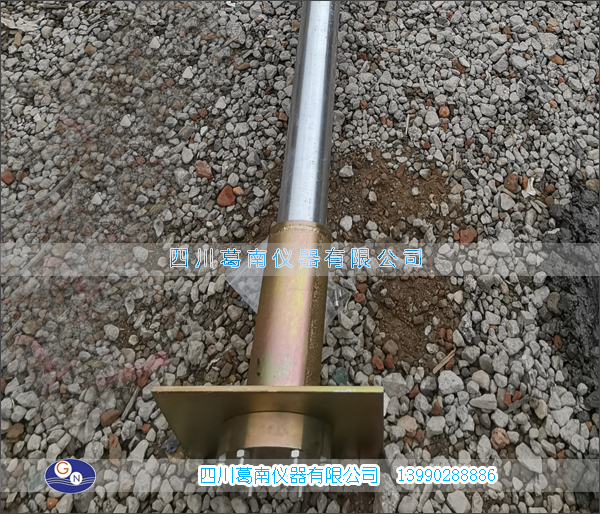

3)钢丝水平位移计实物图:

4)仪器结构及工作原理

    WLD型钢丝水平位移计(引张线式水平位移计)由锚固板,铟合金钢丝、分线盘、保护钢管、伸缩接头、测量架、配重机构、升降部件、读数游标卡尺、位移计及自动化控制设备等组成。

    4.1产品结构

     钢丝水平位移计通常亦称之为引张线式水平位移测量装置。

    4.2工作原理:

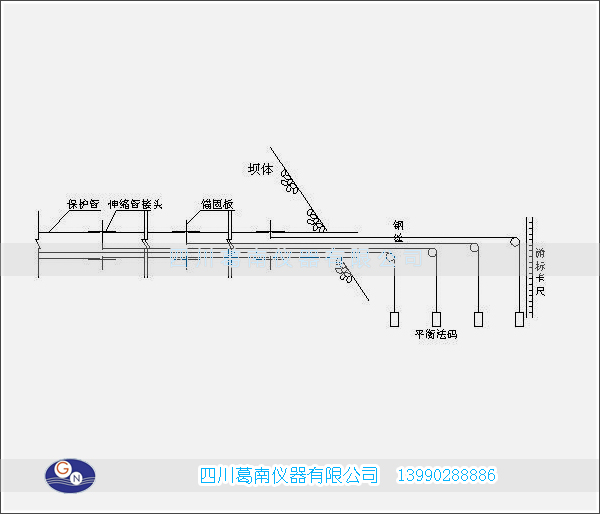

    在设计的测点高程上,水平铺锚固板,通过固定在锚固板上的钢丝卡头传递给钢丝,钢丝套入能自由伸缩并经防锈处理的钢管(镀锌钢管),或硬质高强度塑料管(PVC塑料管),从各设计测点引出线膨胀系数很小的不锈铟钢合金钢丝(安装在保护管内),至观测房固定标点,经导向滑轮,在引出线末端挂重锤,当测点发生水平位移时,带动钢丝移动,在固定标点处用游标卡尺或位移计即测量出钢丝的相对位移,再加上观测房内固定标点的相对位移量。

5)产品规格及技术参数

型号

WLD

测点数

1~6点(可选)

量程

0~500mm;0~800mm,0~1000mm;可扩充至2000mm

最小读数

≤0.05mm

测量精度

±2mm/100m

管线长

10~500m

钢丝直径

铟钢丝2.0mm

使用温度范围

-25~+60℃

6)测量方法

    A)当外界温度恒定、观测房内固定标点没有位移时,位移计与被测结构物的变形具有如下线性关系:

        L = △d

      △d = d-d0

    式中:L-位移计的相对位移量,单位为mm;

            △d-位移计的位移相对于基准值的变化量,单位为mm;

              d-位移计的实时测量值,单位为mm;

d0-位移计的基准值,单位为mm。

     b)当被测结构物没有发生变形时,而温度增加△T,这将引起钢丝的变形并产生测值的变化,这个测值仅仅是由温度变化而造成的,因此在计算时应给以扣除。

          实验可知△d´与△T 具有如下线性关系:

             L´=△d´-bh△T = 0

           △d´= bh △T

            △T = T-T0

    式中:b-位移计铟合金钢丝的线膨胀系数≈0.8~1.35×10-6,单位为 10-6/℃;

             △T-温度相对于基准值的变化量,单位为℃;

               T-温度的实时测量值,单位为℃;

             T0-温度的基准值,单位为℃;

               H-位移计钢丝的有效安装长度,单位为 mm。

    C)埋设在坝体内的位移计,受到的是位移和温度的双重作用,同时要累加上观测房内固定标点的相对位移量。因此,位移计的一般计算公式为:

         Lm =△d- bh △T + △D

          △D = D - D0

     式中:Lm-被测结构物的位移量,单位为mm;

                △D-观测房内固定标点相对于基准值的变化量,单位为mm;

                  D-观测房内固定标点的实时测量值,单位为mm;

                D0-观测房内固定标点的基准值(初始测量值),单位为mm。

7)产品使用方法

8)同类相关产品

钢丝水平位移计、水管式沉降仪

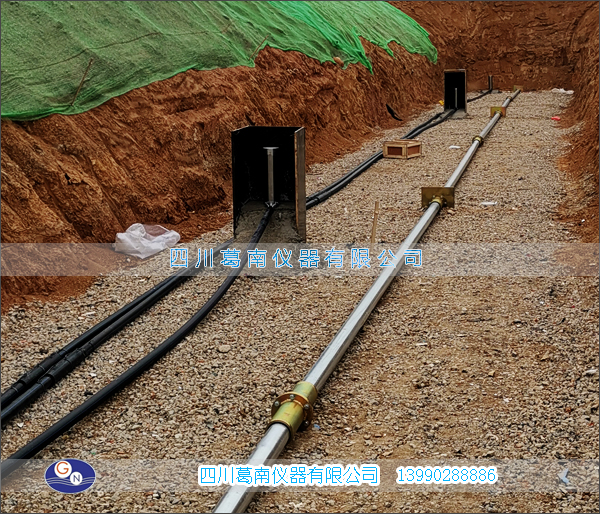

9)产品安装参考

    首先对各个安装环节进行全面检查,再进行一次初步的测试,确认合格后可进行回填。

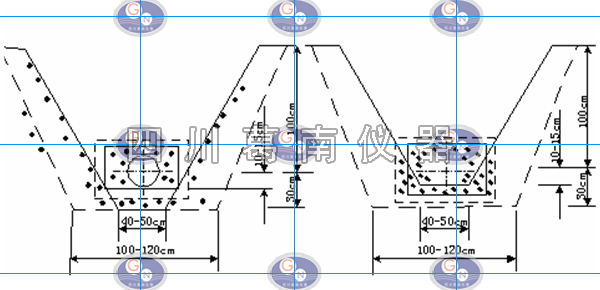

    回填的步骤是:首先在锚固板埋设处也就是测点处,立模浇一个能全包住锚固板的钢筋混凝土的块体。块体尺寸应能将锚固板及两端法兰盘全部包进块体内,并捣实。施工中应防止混凝土沙浆进入伸缩接头与保护钢管之间的缝隙,否则将会影响伸缩接头的滑动。

    混凝土块体拆模后,即可进行管线四周回填。管线四周回填应十分仔细,必须压实到与四周坝体相同的密实度,在压实中要防止冲击保护钢管。

    回填应采用原坝料,靠近仪器周围应用细粒料填充压实。当回填超过仪器顶面 1.8m,即可进行大坝的正常施工的填筑。

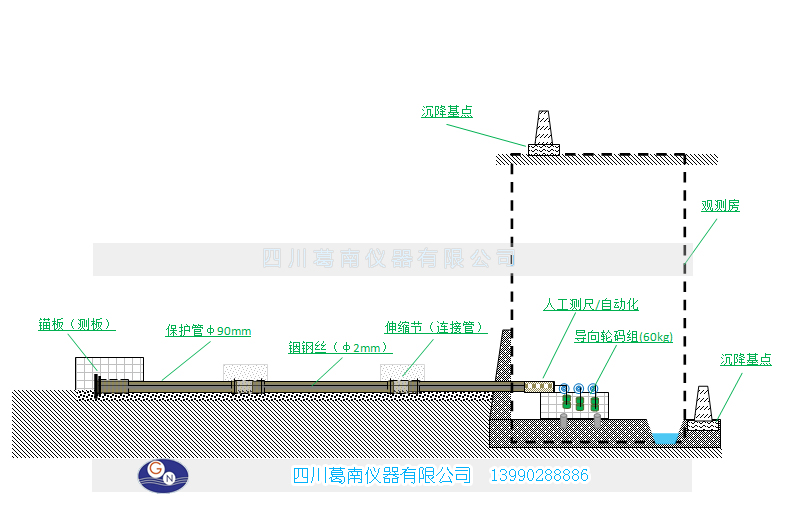

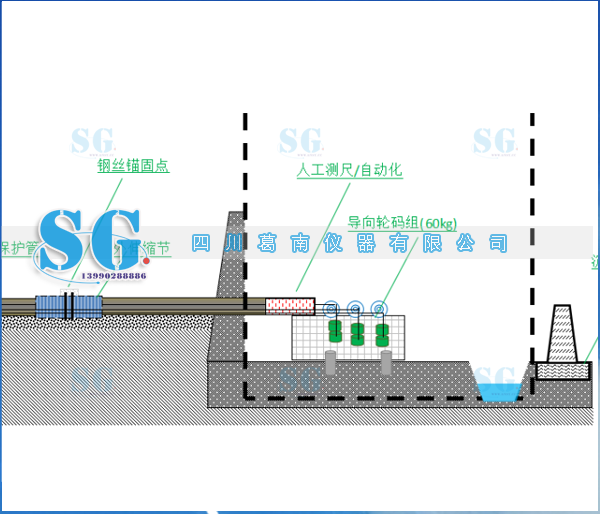

钢丝水平位移计安装示意图:
