1）搜索关键词

    水管式沉降仪、WLS型水管式沉降仪

2）产品用途

    WLS型水管式沉降仪适用于长期观测土石坝、土堤、边坡等土体内部的沉降，是了解被测物体稳定性的有效监测设备。

    水管式沉降测量装置亦称水管式沉降仪，即静水溢流管式沉降仪，它是利用液体在连通管两端口保持同一水平面原理制成。当观测人员在观测房内测出连通管一个端口的液面高程时，便可知另一端（测点）的液面高程，前后两次（基准H0-实测Hi）高程读数之差即为该测点的沉降量。

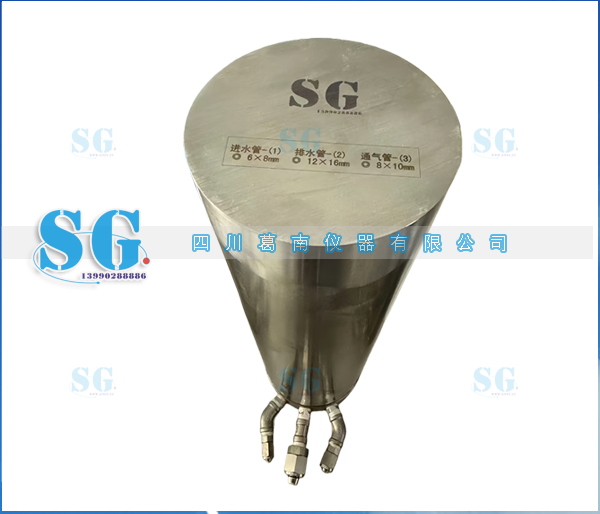

3)产品实物图片

4）结构及工作原理

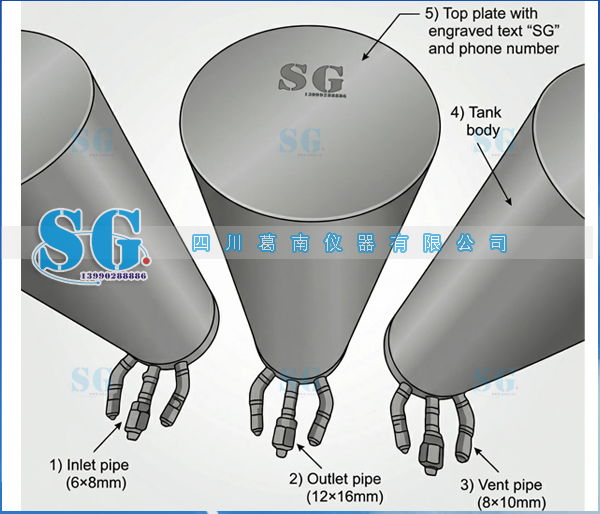

    4.1结构：WLS型水管式沉降仪由沉降测头、管路、测量柜等组成。

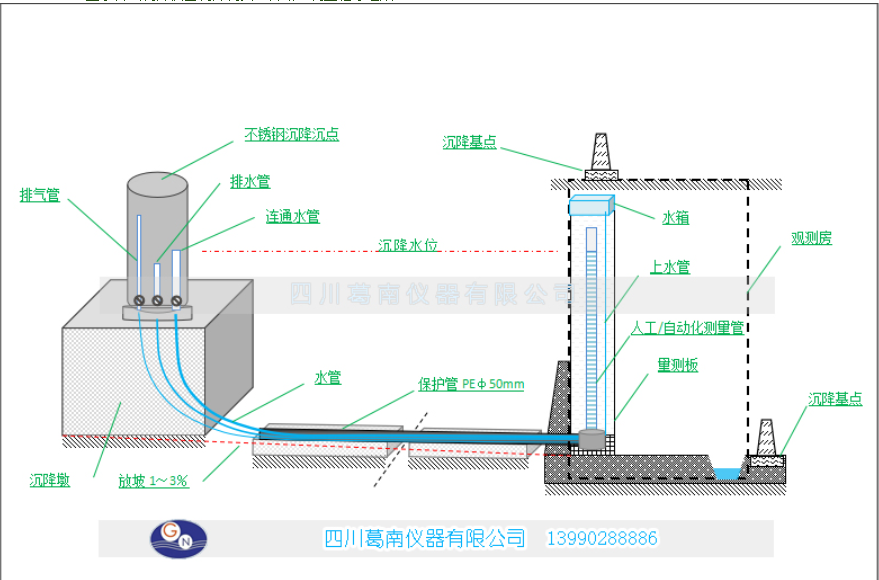

    4.2工作原理：

    （1）水管式沉降测量装置即水管式沉降仪，它是利用液体在连通道两端口保持同一水平面原理制成的静水溢流管式沉降仪。

    （2）水管式沉降仪是利用液体在连通管内的两端处于同一水平面的原理而制成，在观测房内所测得的液面高程即为沉降测头内溢流口液面的高程，液面用目测的方式在玻璃管刻度上直接读出。

    （3）被测点的沉降量等于实时测量高程读数相对于基准高程读数的变化量，再加上观测房内固定标点的沉降量即为被测点的最终沉降量。

    （4）观测房内固定标点的沉降量由视准线测出。

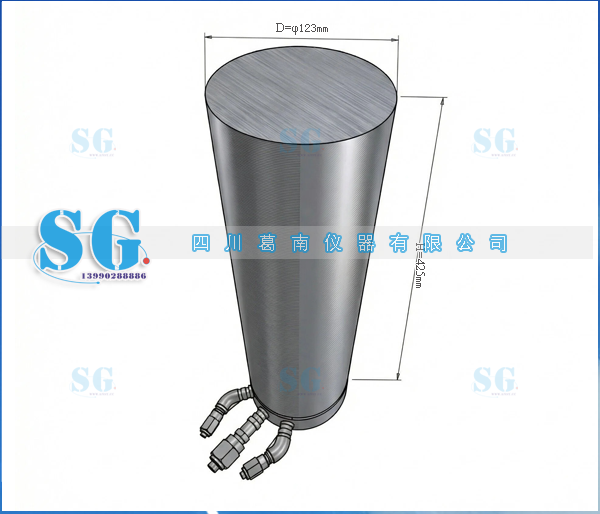

5）产品规格及技术参数

6）测量方法

    当观测人员在观测房内测出连通管一个端口的液面高程时，便可知另一端（测点）的液面高程，前后两次高程读数之差即为该测点的沉降量、计算公式如下：

    沉降仪的一般计算公式为：

                   S = （H0 - H）×1000＋S0

    式中： S — 被测结构物的沉降量，单位为mm；

             H0— 沉降测头内溢流管口埋设时高程值，单位为m；

                H — 观测时所测得高程值，单位为m；

             S0 — 观测标点的沉降量，单位为mm。

7）产品使用方法

8）同类相关产品

    水管式沉降仪、钢丝水平位移计

9）产品安装参考

    首先对各个安装环节进行全面检查，再进行一次初步的测试，确认合格后可进行浇筑和回填。其步骤是：首先用约10cm厚的钢筋混凝土可靠包裹沉降测头，再进行管线四周回填。管线四周回填应十分仔细，必须压实到与四周坝体相同的密度，在压实中要防止冲击保护管。回填应采用原坝料，靠近管线周围应用细粒料填充密实。当回填超过仪器顶面1.8m，即可进行大坝的正常施工填筑。

    观测仪器的施工要求坝体填筑的施工与之密切配合，整个坝体填筑整体上升，首先是最下游端到达仪器埋设高程，这时向上游填筑，使安装观测仪器的条带形成一个从上游向下游自然1%坡比面。

    仪器埋设的条带随着回填（河砂、2A料、3A料）升高，两侧堆石体向上填筑。

    最上游的测点最后埋设安装，以便留出从右侧到左侧的填筑通道。等仪器安装完毕并回填好河砂、2A料后就可以通行了。

    仪器的埋设准备工作（穿水管、下料等）能在大坝外完成的尽量少占施工场地。

    安装仪器后，对管路进行充水观察管路是否有漏水和渗水现象，反复充水2－3次没有漏水和渗水现象，水位读数相同才能进行回填。

    回填对管路先进行和砂，用人工推平夯实，再回填30－40公分高度的2A料、3A料，回填严禁振动碾振，施行人工振捣或静碾。

    再回填条带管路2－3米后，才可以使用振动碾振，此时注意观察观测房内水位读数。
