2）产品用途

    浮子式水位计适用于长期测量水库、河流、湖泊、水位井等的水位，是监测水位变化的有效监测设备。

    水位计采用绝对编码原理进行测量，其测量精度高、稳定性好、没有温漂和时漂的影响，方便实现自动化测量。

    浮子式水位计工作方式为浮子平衡式，不受水汽和雾天的影响，自带机械码方便安装调试，不锈钢保护机壳坚固耐用。

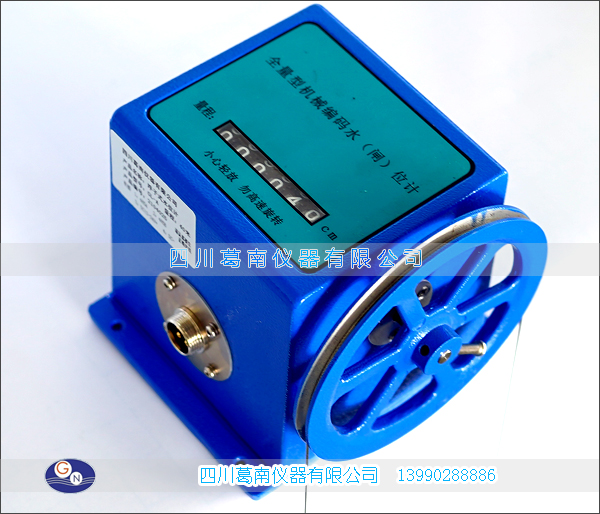

3）产品实物图片

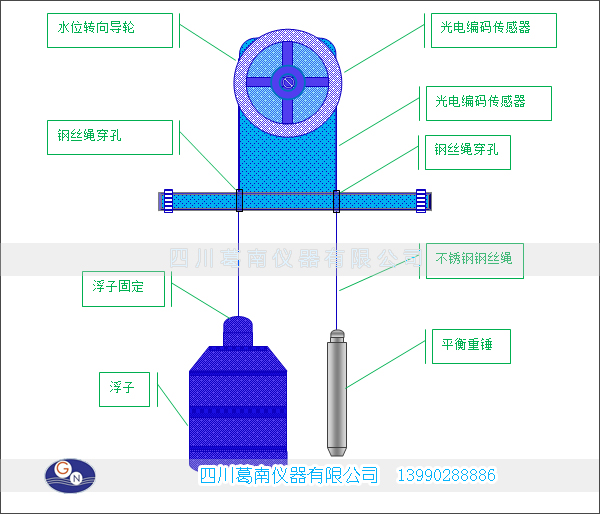

4）结构及工作原理

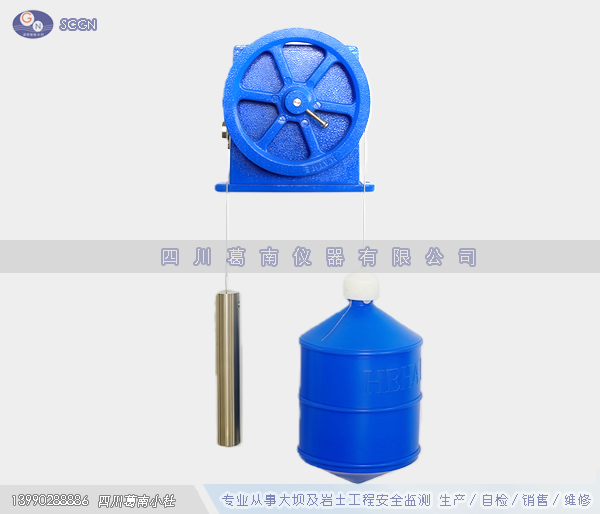

   （1）仪器结构

    浮子：浮子为尼龙材料制成，具有良好的耐腐性能，可在含有腐蚀介质的测井中长期使用。

    仪器的灵敏度、测量准确度及稳定性直接与浮子的直径有关，配置的浮子直径为φ 100mm，浮子下部装有配重，使其在平衡锤作用下，浮子浸入水中的深度是稳定的状态。

    平衡锤：平衡锤用于平衡浮子的重量，使浮子稳定地悬浮于水中。

    悬索：悬索为Φ 0.8mm 多股不锈钢丝绳，材料为 1Cr18Ni9Ti，具有良好的抗腐性能。

    水位导轮：水位导轮为铝合金滑轮，轮缘特别设计成“V”型槽，悬索附在槽内，可保证在最大水位变幅时不产生滑移。

    （2）工作原理

    当被测水位发生变化时，带动浮子上下运动，浮子拉动钢丝绳使导轮转动，导轮带动编码盘将转角转换为电信号输出。浮子式水位计采用光电编码器测量，其测值无时飘和温飘的影响，长期运行稳定可靠。

    5）产品规格及技术参数

    （1）测量范围：0~20m，0~40m。

    （2）灵敏度：≤0.5/1cm。

    （3）测量精度：≤0.5%F.S

    （4）报文方式：自报/召测。

    （5）绝缘电阻：≥50MΩ。

      6）传感器计算公式（信号传输）

    （1）浮子式水位计测量库(测压孔)水位时，水位测值 P 与输出的读数 F 具有如下线性关系：

         L = K*△F =K*（F-F0）

    式中：P—浮子式水位计的测量值，单位为 cm；

              F—浮子式水位计的实时测量值，单位为 cm；

            F0—浮子式水位计的基准值，单位为 cm；

             K—浮子式水位计的传感器系数，单位为 cm/F。

     注：浮子式水位计具智能识别功能，输出信号 RS485，直接显示工程物理量。

     （2）浮子式水位计水位高程计算公式为:

        HM =(F-F₀ )/100+H

          H—浮子式水位计安装高程，单位为米。

     7）产品使用方法

     （1）安装前准备

    水位计安装之前应在现场对编码器、浮子等部件进行检查，用手微微的转动导轮(模拟水位变化)，看编码器上的数字是否有相应的变化，用手转几圈导轮(转速不大于每秒一圈)，检验导轮转动是否灵敏。

    安装水位计的观测室应干燥通风，并尽可能将测量水井中的水蒸气排出。在南方高温地区，仪器观测室屋顶应有隔热层，避免温度过高，过高湿、热的环境会影响水位计的正常工作。

    水位计安装可选内径≥250mm 的钢管、混凝土预制品管、PVC 管均可，可按 ISO4373《明渠水流测量 水位测量设备》标准要求选用管径，测井垂直度偏差应小于 10mm。

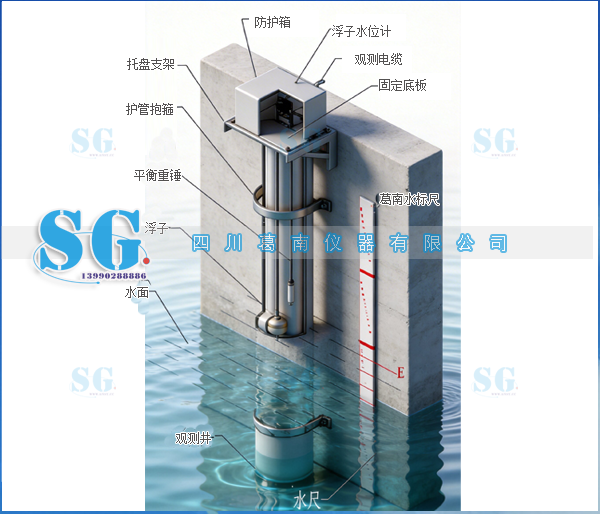

    （2） 安装仪器

     将固定水位计用的三角支架安装在垂直墙面上，三角支架根据测井直径和水位计安装底板具体尺寸制作，要确保浮子和平衡锤处于测井的中间。

     将Φ 0.8mm 钢丝绳的一头从安装板上方的平衡锤孔穿进(按照图一所示，安装时请注意平衡锤和尼龙浮子的左右次序)，钢丝绳的另一头从平衡锤的过线孔穿进，平衡锤与钢丝绳连接锁紧。

     将平衡锤下放到井底或最低水位。

     将钢丝绳另一端绕过导轮，留长 0.5～1.0m,剪断(即确定了钢丝绳长度)。钢丝绳偏长会影响测量最高水位，钢丝绳偏短，会影响测量最低水位。

     钢丝绳的另一端从安装板左侧浮子安装孔穿过，使浮子与钢丝绳连接锁紧。

     将浮子慢慢地放下测井，直到水面。

     调整浮子与平衡锤的平衡，使两边的钢丝绳都处于井中并能保持平衡。

     将安装板用螺丝固定在支架上，使浮子和平衡锤处于井的中间。

     校准水位时,两手轻轻地将钢丝绳提起，使之稍微离开导轮，用右手食指拨转导轮，使其输出的测量值与库水位水尺测量的水位基本相符，再轻轻放回钢丝绳。最后将保护罩盖好。
