  • SWP型振弦式渗压计（φ24/19mm）

  • SWP型振弦式渗压计（φ24/19mm）

    SWP 型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。

    振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用，渗压计为全不锈钢结构，24×120mm/19×120mm的灵巧体积，可方便放置在需要测量的狭小部位。振弦式渗压计具有参数识别功能。

    • ￥0.00
      ￥0.00
产品使用

SWP 型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。

振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用，渗压计为全不锈钢结构，24×120mm/19×120mm的灵巧体积，可方便放置在需要测量的狭小部位。振弦式渗压计具有参数识别功能。

    1）搜索关键词

    渗压计、振弦式渗压计、振弦式渗压计（参数识别）、钢弦式渗压计

    2）产品用途

    SWP 型振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。

    振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用。

    SWP型渗压计为全不锈钢结构，产品尺寸：24×120mm/19×120mm（直径×长度）的灵巧体积，可方便放置在需要测量的狭小部位。

    振弦式渗压计具有参数识别功能。

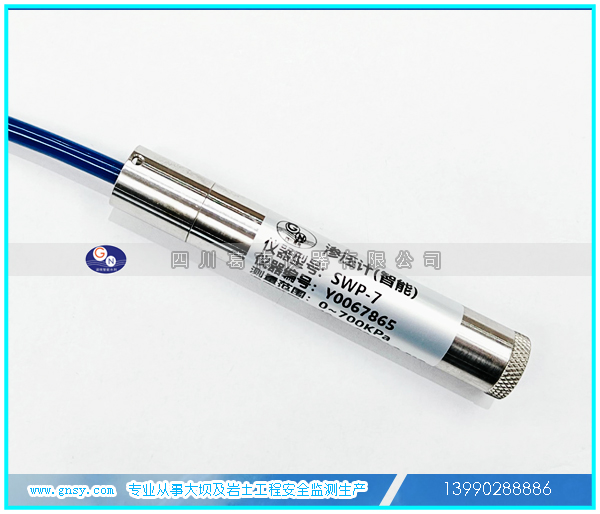

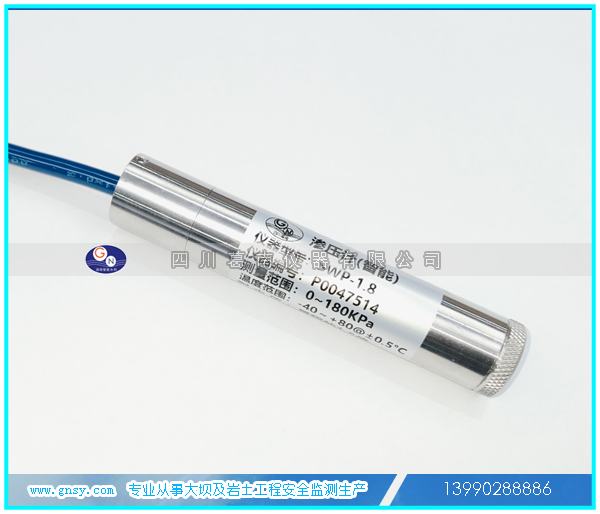

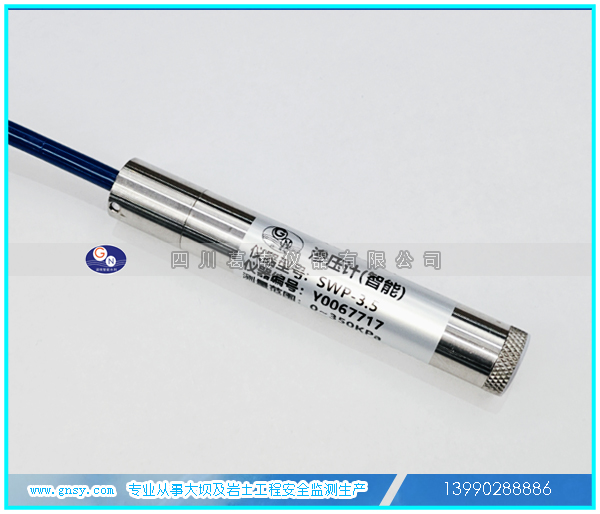

    3）产品实物图片

4）结构及工作原理

   产品结构：振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。

   工作原理：当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。

5）产品规格及技术参数

    6）传感器计算公式

    a）P10025系列  水压力计算公式：Pm = k×(F - F₀) + b×(T - T₀) + (Q₀ -Q)

    b）P25000系列  水压力计算公式：Pm = k×(F₀ - F) + b×(T - T₀) + (Q₀ -Q)

    7）产品使用方法

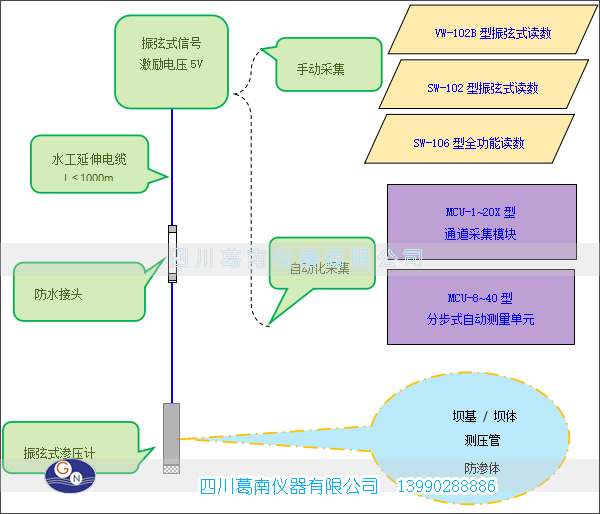

    a）传感器采集示意图

    b）配套线缆

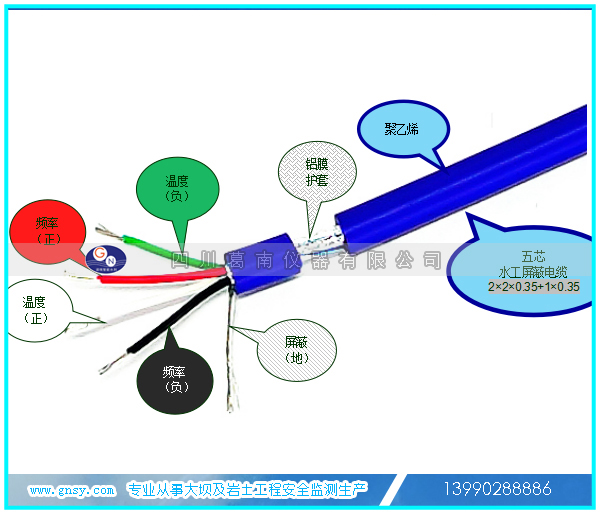

    c）五芯水工屏蔽电缆线

    d）四芯水工屏蔽电缆线
