透管：DN50、DN40

500mm，1000mm，1500mm，2000mm，全段（按设计）

沉管：DN50、DN40

管材料

不锈钢管/镀锌管/PVC管；壁厚2~3mm

连接方式

丝套

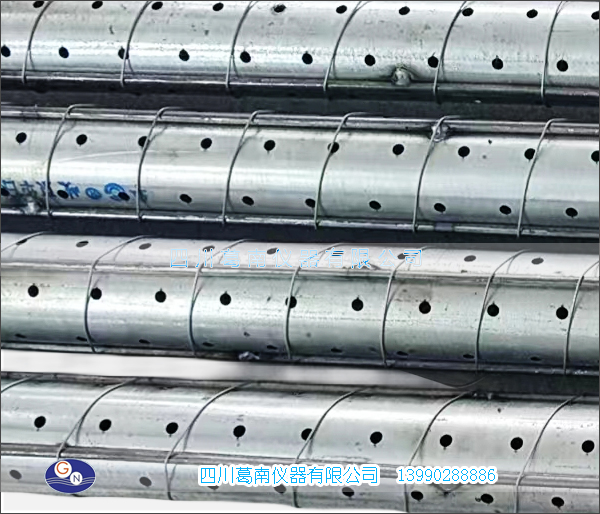

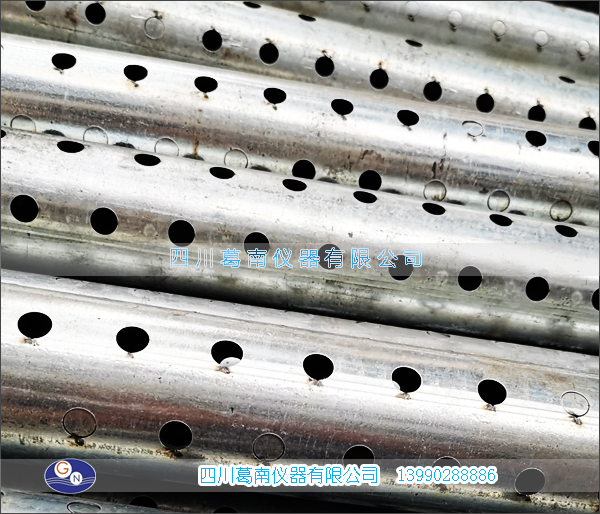

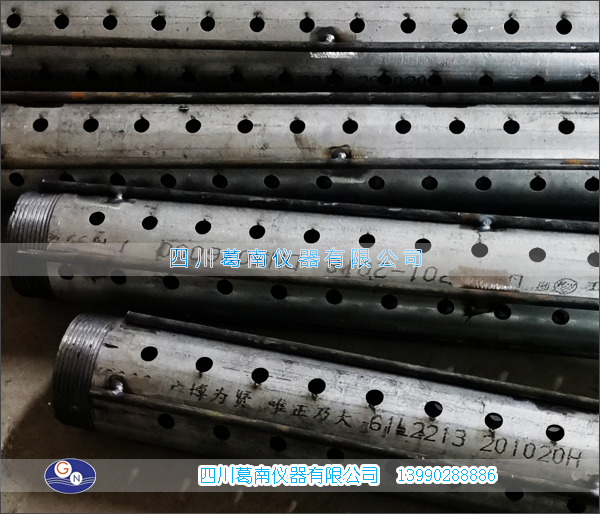

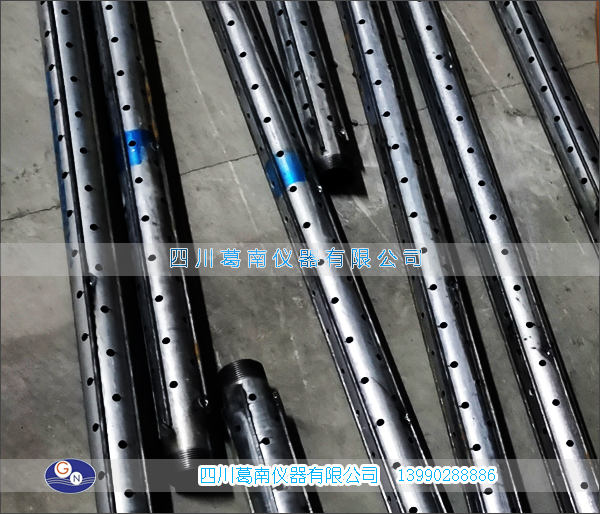

透水段加工要求

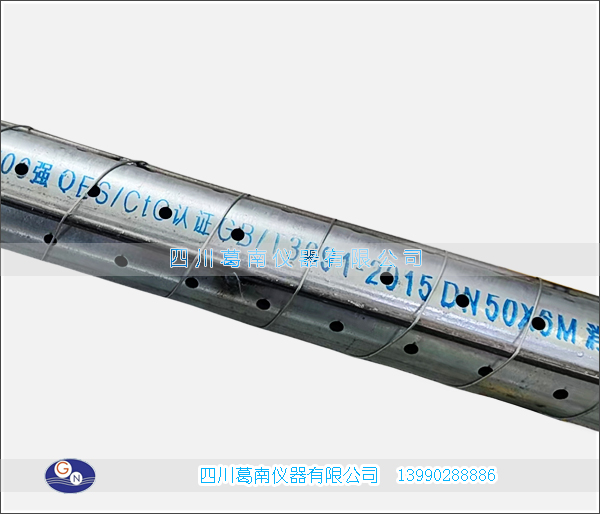

梅花形布孔 φ6mm@50mm，φ6mm@100mm，

梅花形布孔 φ8mm@50mm，φ8mm@100mm

梅花形布孔 φ6mm@25mm（面积开孔率宜 10%~20%，呈梅花状分布，排列均匀和内壁无毛刺）

加工工艺

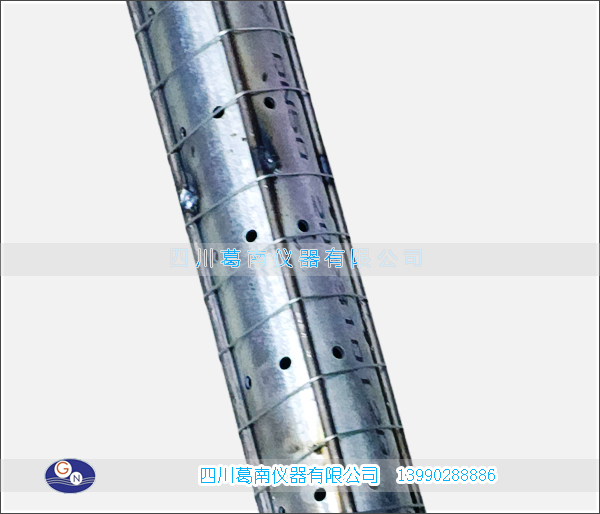

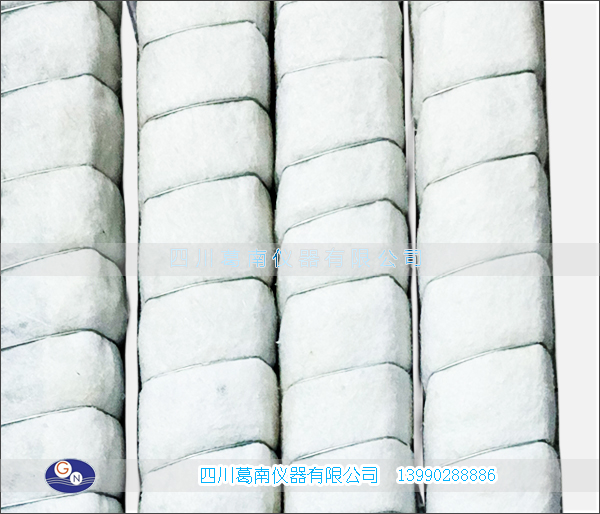

包裹透水土工布，铜丝布。

采用激光打孔、激光焊接技术

注：

可按用户要求定制加工

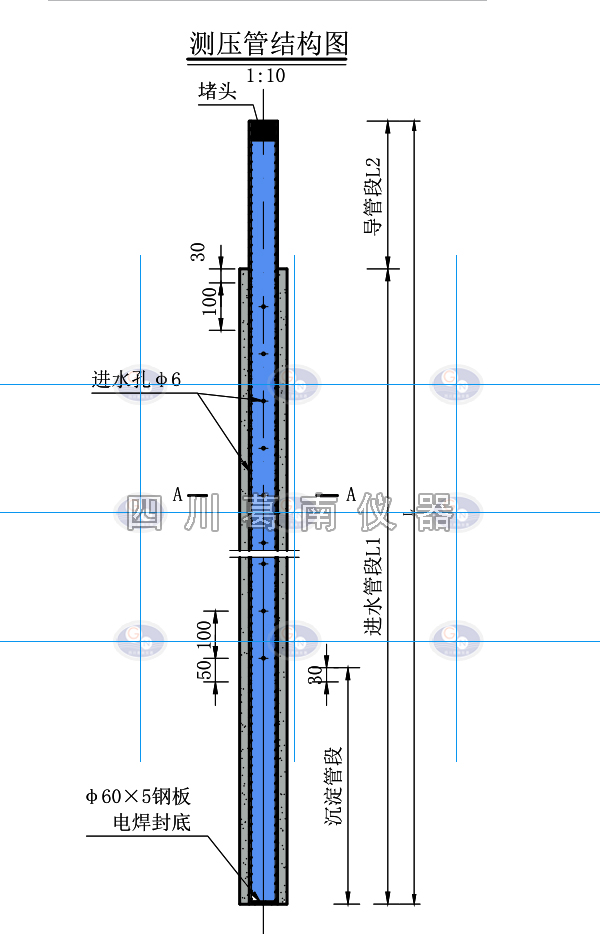

  水库渗流观测主要通过测压管扬压力变化进行监测，测压管主要由透水段、升管段、沉管段、测压管孔口装置等组成，测压管加工和安装应按相关规范和设计要求完成，并做好透水试验。

  参照：《土石坝安全监测技术规范》SL551-2012和《土石坝观测技术》有关要求执行。

  例：以测压管埋设高程（管口和管底），各部分管长详见设计测压管安装要素表。

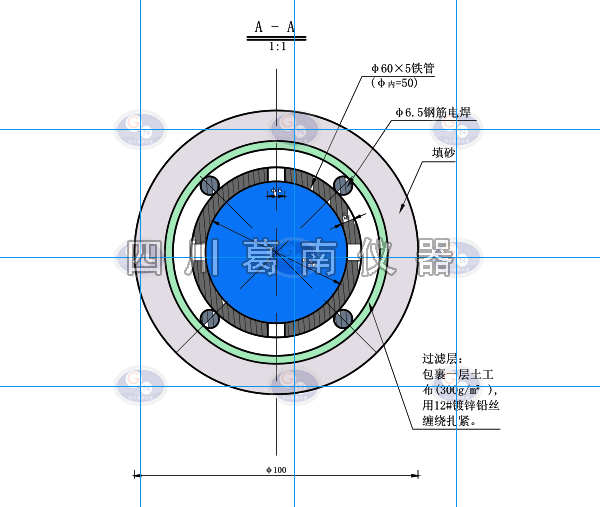

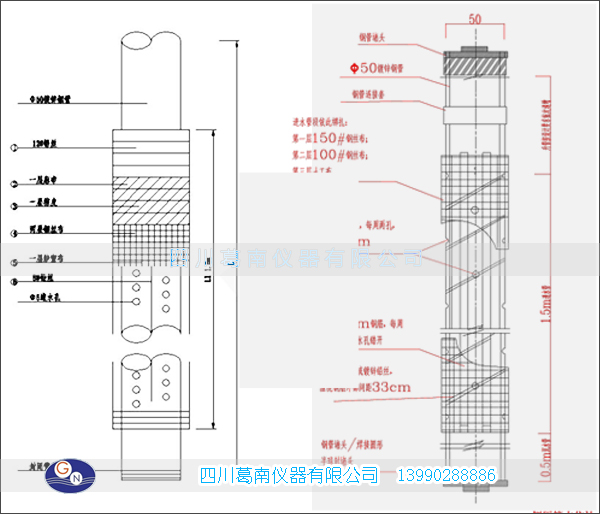

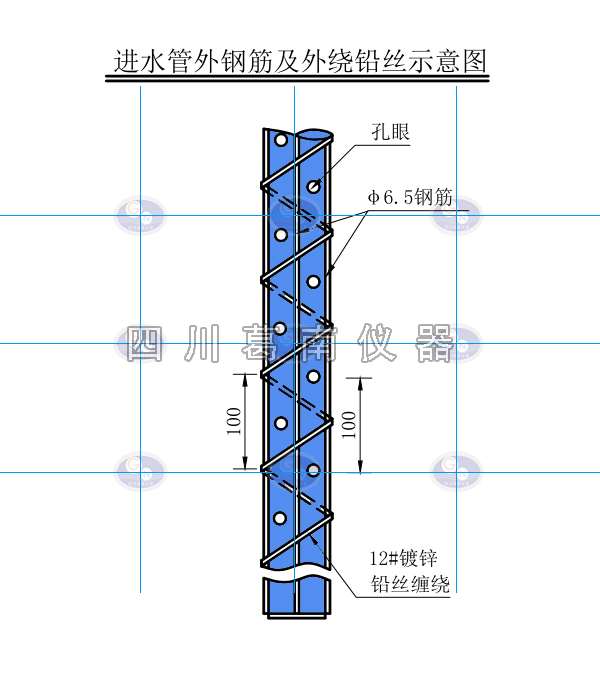

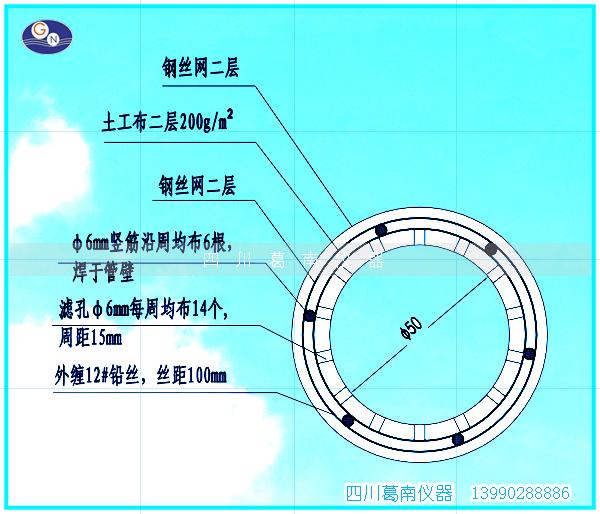

  进水管（透水段）由内向外结构为：

    a) 管壁钻直径8mm进水孔共6排，孔距10Omm梅花布置，透水段面积开孔率为15%；

    b) 直径6*6mm钢筋等距纵向贴焊管外壁；

    c) 无纺布(400g/m2)两层缠裹，上端长出15cm；

    d) 12#铅丝缠紧，间距50mm；

    e) 对钢材焊接后涂防锈漆；

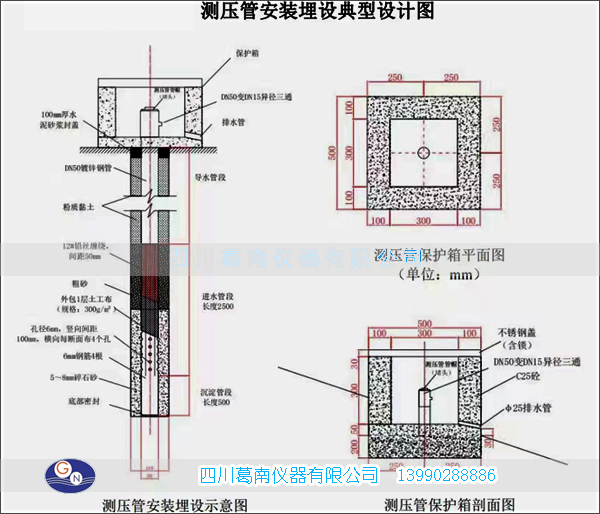

测压管埋设安排在坝体填筑后，用钻孔埋设．具体埋设和检验方法按进水管长度以最高浸润线以上0.5m和最低浸润线以下1.0m控制。

 1 钻孔孔径为φ110,钻孔方式采用冲击法干钻。

2 测压管每2m一节,两节之间用专用管接头连接,铅丝紧箍，接头之间预留5cm间隙,第一节测压管安装时应配有承重铅丝防止后续测压管安装发生脱箍现象，为防止泥砂进入管内，管接头处用无纺土工布包裹，衔接长度为5cm, 包扎两圈。

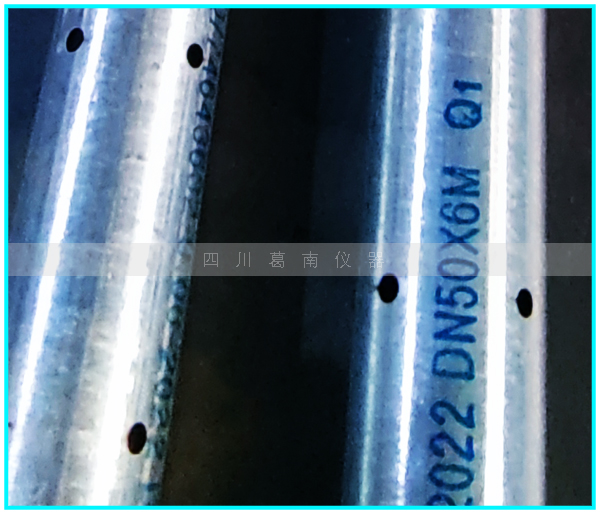

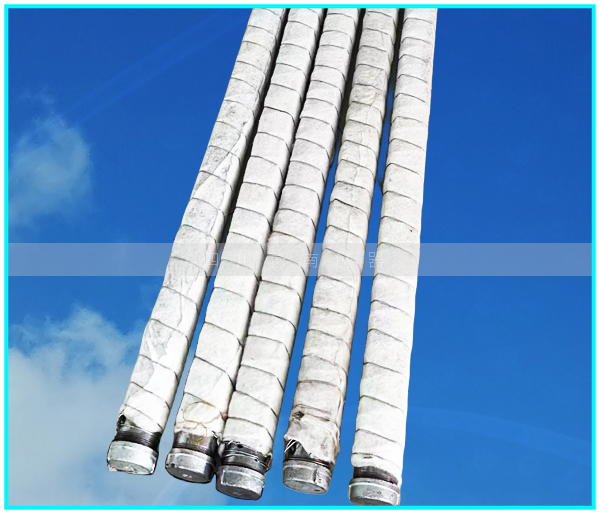

3 测压管管材选用φ50热镀锌钢管。透水段面积开孔率为15%，为防止土颗粒进入,透水段外部包扎两圈无纺土工织物(350g/m2),管底封闭,不留沉淀管段。

4 下管过程中必须连接严密，吊系牢固,保持管身垂直。就位后，应立即测量管底高程和管水位，并在管外回填反滤料,逐层夯实,直至本测点的设计进水高度。

5 封孔材料:非透水段采用膨润泥球，泥球逐粒投入孔内，忌大量倾倒，以防架空；透水段采用中粗砂。

6 孔口保护墩采用混凝土预制结构,基础浇筑时预留安装槽，孔口保护墩与基础安装采用砂浆灌缝连接处理，安装完毕后及时填写测压管考证表、绘制测压管钻孔柱状图。

7 电缆线在不锈保护钢管上部用扎带包扎两圈绑紧，电缆线必须足够长，在PVC管内呈松弛状态。
