  GN-CJ1型沉降仪、电磁沉降仪

产品用途：

  GN-CJ1型沉降仪广泛适用于测量土石坝、面板坝、土堤、边坡、路基等建筑物内部垂直方向的分层沉降，是了解被测结构物内部固结与沉降的有效监测设备。

产品规格及主要技术参数

产品结构及工作原理

结构：GN-CJ1型沉降仪由测头、测量钢尺、讯响器、绕线盘等组成。

工作原理：在被测结构物已埋设好的测管中，放入沉降仪测头，每当沉降仪测头放到与磁环同一高度时，磁环的磁力使沉降仪测头中的感应开关闭合，同时启动讯响器，根据讯响器的响声读取测量钢尺上测头距固定点（或管口）的距离。被测结构物各点的沉降量，等于实时测量值相对于基准值的变化量。总的沉降量等于各点沉降量的代数和，再加上固定标点的沉降量。固定标点的沉降量一般由视准线测出。

埋设与安装

GN-CJ1型沉降仪是与沉降管和沉降环配合使用的，所以使用沉降仪进行测量必须先埋设沉降管和沉降环。

沉降管和沉降环的埋设

 首先在地表上用目测的方法检查沉降管和沉降环，将开裂及超标弯曲的沉降管剔出，用沉降仪试测每一个沉降环，直到听到讯响器鸣叫为好。

沉降管的埋设有两种方法：一为钻孔法；一为预埋法。

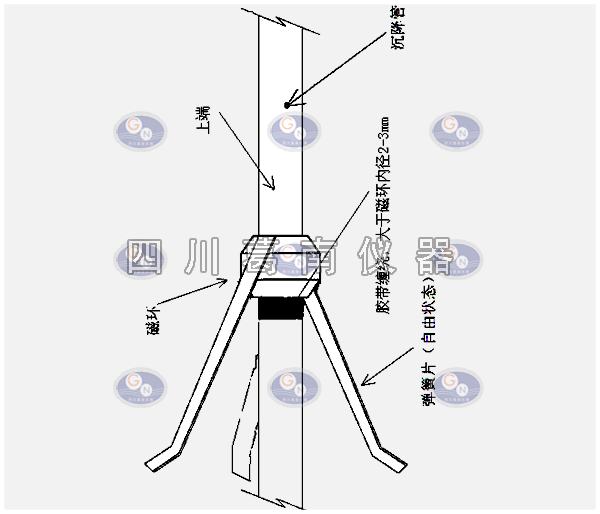

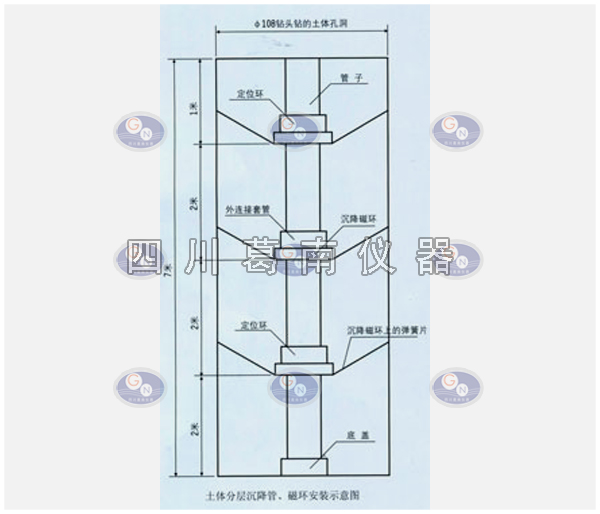

钻孔法：在钻好的沉降孔前做放沉降管的准备，先将孔清至大于沉降环定位弹片。在地表将沉降环的定位弹片用纸绑扎，使其收到最小，然后将沉降环安装到沉降管设计好的座标位置上。将沉降管的管底盖带胶装在沉降管最下一节管底，待胶干后即可进行放装。将沉降管安次序逐节放入钻孔中，直至孔口。当确认沉降管安装完好后既进行回填，回填一般用膨润土球或原土沙。回填时每将到一个沉降环时要进行注水，注水有两个目的：一为注水使绑扎在沉降环上的纸泡软后，沉降环的定位弹片可弹出。二为注水使膨润土球或原土沙遇水后，与孔壁结合的牢固，以此方法直至孔口。露在地表上的沉降管应注意做好保护，盖上管盖，严禁防止物体落入。沉降管地表管口段应浇注上混凝土，做成混凝土墩台以保护管口。墩台上应设置位移和沉降测量标点。

    预埋法；是在修筑土坝或土提时预埋在其中，这种方法简单方便。沉降环可不用带定位弹片的沉降环，可用带定位板的沉降环。安装中应注意沉降管的垂直度，及最后管口的保护。

测量

    沉降管安装24小时后既可进行测量，测量可从上到下，也可从下到上。将沉降仪测头顺沉降管均匀放下，当听到讯响器鸣叫时停下，并在其附近来回慢慢上下移动，使测量定位更加准确。实时测量值减去基准值变化量的代数和，再加上固定标点的沉降量，即为该孔的沉降量。
