    人工比测集线箱、人工/自动化采集一体集线箱

产品用途及特点：

    JX-1 型人工比测集线箱是一款由一块或多块集线模块组成，系统采用模块化设计，用于连接和保护多种类型传感器，实现人工和自动化同步采集数据对比。其主要功能包括：

    连接传感器: 可连接振弦式、差阻式、电流式、电压式、RS485式、差动变压器式、电位器式、电流式、应变片式等2～5芯制信号电缆的传感器。

    人工比测(读数仪测量): 具有人工比测接口，连接 SW-102或 GN-106读数仪实现数据人工数据采集，通道可以任意切换。

    集中采集: 出线口可以接入MCU-X系列数据采集设备和MCU-32/40型分布式测量单元，进行传感器数据自动采集。

    备用电源: 可选装内置 UPS 电源，在断电时由内置蓄电池供电，外接电源恢复时自动对电池充电并由外接电源供电。

    保护功能: 防浪涌设计，高压抑制功能，有效保护后级MCU或者读数仪。

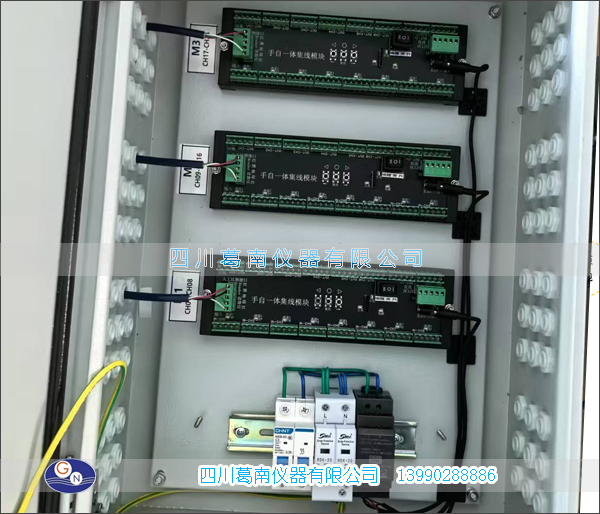

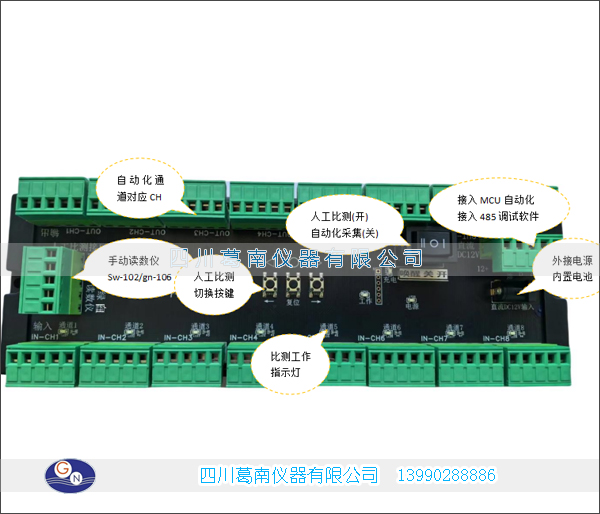

产品实物图片：

产品技术指标：

    通道数量：8-64通道任意组合，可按要求定制

    控制方式：手动、自动或有线控制

    显示方式：LED指示灯

    适用传感器类型：采用5 芯电缆及5 芯电缆以下的传感器均可自由接入

    每通道芯线数量：5 芯

    通讯接口：RS-485

    供电电源：直流DC12V，可直接12V太阳能板供电，内置UPS(电池选配)

    备用电池：3.7V 聚合物锂电池（电池选配）

    功耗：平常不耗电，人工比测或读数仪采集时才会消耗电流，整体功耗小于0.1W

产品系统组成：

    JX-1 型人工比测集线箱由密封机箱、智能数据采集模块、防雷模块、电源模块、人工比测模块以及通讯传输模块等组成，用于系统中各种类型监测仪器(传感器)的数据测量、存储和传输。

    注：防护机箱(可选)、可选内置 UPS 电源。

产品传感器电缆的连接与观测：

    将传感器电缆接入集线箱的入口接线端子上，出线接口接入MCU自动化采集设备。

    人工比测端口连接读数仪，通过手动方式切换通道，进行数据采集。

    RS485接口接入控制设备，控制通道切换。

产品接口参数：

    工作电压：小于30V，高于30V的电压会被抑制

    最大工作电流：2A

    触电抗浪涌电压：2.5KV

    接触电阻：≤100mΩ

    触点切换耐久性：1x10^8次
