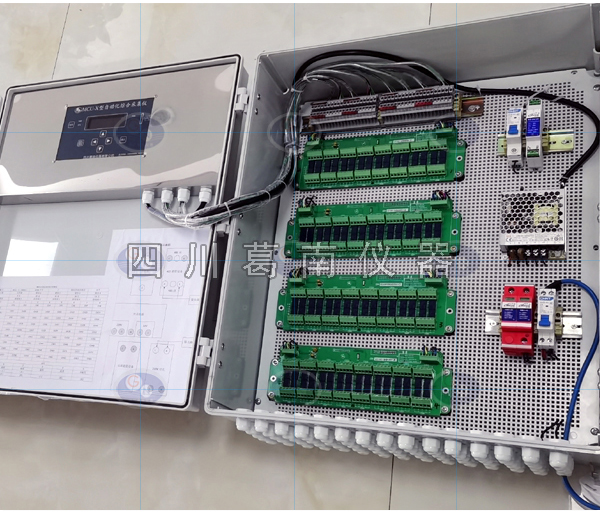

本使用说明仅适用于本公司生产的 MCU-（72）X型自动化综合采集仪，型号为MCU-（72）X。

用途

MCU-72(X)型自动化综合采集仪适用于导流长隧洞﹑铁路涵洞﹑公路桥梁﹑矿山巷道及高层建筑等工程安全监测领域传感器测点布设较为集中，监测传感器多、传感器分区复杂等现场监测。

适应岩土工程气候环境正常工作，具有防水、防雷、抗电磁干扰等能力。

主要监测振弦式和数字量输出的传感器信号，其测量精度高、抗干扰能力强，其测量、变频、通讯功能集成在模块内，模块体积小巧移动方便，可实现单点和多点的任意组合。

MCU-X型自动化综合采集仪具有分布式网络化测量、自愈容错测量、自动间隔测量、实时测量、测量数据存贮、计算机通讯等功能、召测和自动上报等。

适用于导流长隧洞﹑铁路涵洞﹑公路桥梁﹑矿山巷道及高层建筑等工程安全监测领域传感器测点布设较为集中，监测传感器多、传感器分区复杂等现场监测。

规格及主要技术参数

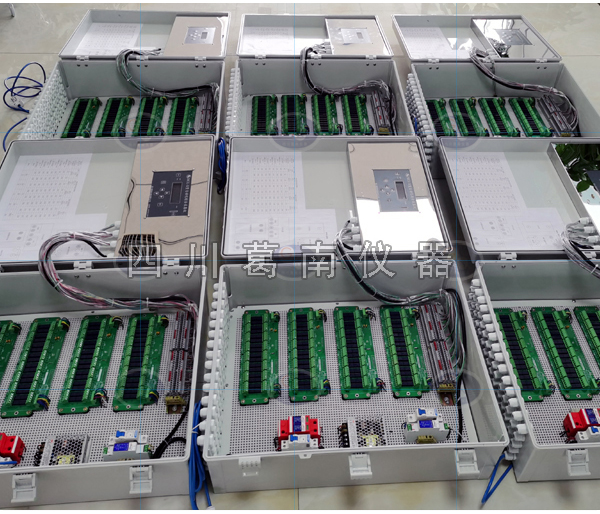

MCU-X型自动化综合采集仪是用于多通道多个模块自动测量，主要监测振弦式和数字量输出的传感器信号，其测量精度高、抗干扰能力强，其测量、变频、通讯功能集成在模块内，模块体积小巧移动方便，可实现单点和多点的任意组合。

MCU-X型自动化综合采集仪具有分布式网络化测量、自愈容错测量、自动间隔测量、实时测量、测量数据存贮、计算机通讯等功能、召测和自动上报等。

                 规格及主要技术参数

规格型号	MCU-X
主控器外形尺寸	220×155×95cm
主控器显示屏	256×64高清点阵显示屏
辅助多通道模块	4个
主控器测量通道数	16个
测量通道数	32个
采集模块类型	振弦式、数字量
测量方式	总线
单点巡测时间	≈15秒
通讯方式	GPRS/RS485
并挂辅助多通道采集模块	≤20个
数据存贮	8000条
单台满接入传感器（振弦+温度）	72支；(1~72：振弦，485信号）

产品工作原理

自动测量单元采用冗余式回路设计，任意一回路线上的总线模块出现断路、开路、进水等故障不会影响其它模块的测量。

产品适应性强，可接入各种振弦式传感器，温度电阻基值可选。倾斜仪、测斜仪、水位计、量水堰计、风速风向仪、气压计、激光测距仪、拉线式位移计、超声波物位计等 RS485数字量输出的传感器信号。
