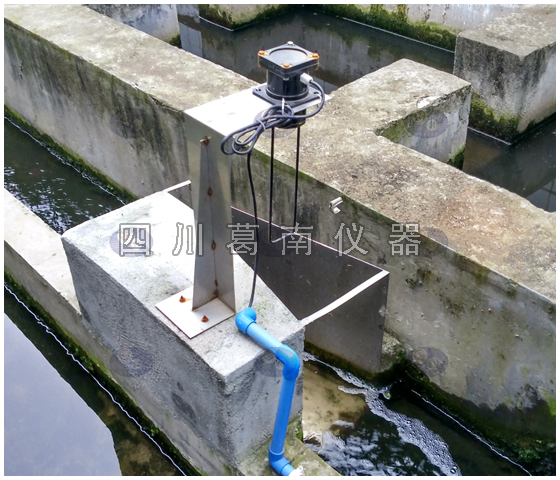

超声波/雷达式量水堰计
超声波/雷达式量水堰计适用于巴歇尔槽、无吼道槽、三角堰、矩形堰、梯形堰等各类堰渠，监测其水位和流量的变化量。
测点水头测量断面应设置在距堰口上游3~6倍堰顶最大水头处，量水堰水尺零点高程与堰机高程应相同，水尺零点高程用水准仪确定。当堰顶宽与行近渠宽之比大于0.5时，近行渠槽的长度至少应为槽宽的10倍。行近渠槽应断面整齐、顺直、坚固。
-
￥0.00￥0.00
-
超声波/雷达式量水堰计适用于巴歇尔槽、无吼道槽、三角堰、矩形堰、梯形堰等各类堰渠，监测其水位和流量的变化量。
测点水头测量断面应设置在距堰口上游3~6倍堰顶最大水头处，量水堰水尺零点高程与堰机高程应相同，水尺零点高程用水准仪确定。当堰顶宽与行近渠宽之比大于0.5时，近行渠槽的长度至少应为槽宽的10倍。行近渠槽应断面整齐、顺直、坚固。
超声波/雷达式量水堰计适用于巴歇尔槽、无吼道槽、三角堰、矩形堰、梯形堰等各类堰渠，监测其水位和流量的变化量。
通过测量液面高度，换算出流量，可以用在土坝或混凝土坝渗流量监测，渠道流量监测。
测点水头测量断面应设置在距堰口上游3~6倍堰顶最大水头处，量水堰水尺零点高程与堰机高程应相同，水尺零点高程用水准仪确定。
当堰顶宽与行近渠宽之比大于0.5时，近行渠槽的长度至少应为槽宽的10倍，行近渠槽应断面整齐、顺直、坚固。
工作原理
明渠内的流量越大，液位越高；流量越小，液位越低，对于一般的渠道，液位与流量没有确定的对应关系。
因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。
在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。
同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量，量水堰槽把流量转成了液位，通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
每种类型的量水堰槽，都有自己的固定水位-流量对应关系。
确定水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。
仪器特点
流量范围：0升/秒～10米3/秒（由配用的量水堰槽的种类、规格确定）
累计流量：12位十进制数，累满后自动回零
流量精度：1％
测距范围：3米
测距精度：0.25％
液位分辩：1毫米
工作环境温度：-20～55℃
仪表数据存储量：存储记录小时流量128条，日流量64条，月流量32条，年流量4条，断电记录64条
