垂线瞄准器
产品用途
SG-XYP型垂线瞄准盘适用于水库、堤防、水电站等涉及水工程，用来测量正垂线、倒垂线水平变形。
仪器借助作为基准的垂线——正锤（依靠重锤重力让钢丝处于铅垂位置）或者倒锤（利用液体对浮体的浮力使钢丝处于铅垂位置）以及固定测站，来测定水平方向的相对形变（位移）量。采用“三点一线”的方式，移动观测框，通过人工目测/激光照准直接读取观测框和标尺对应的移动值，作为当前X轴向或者Y轴向的位移。
SG-XYP型垂线瞄准盘主要用于需要弧形定位、角度校准或距离测量，能提供精准的位置参照。

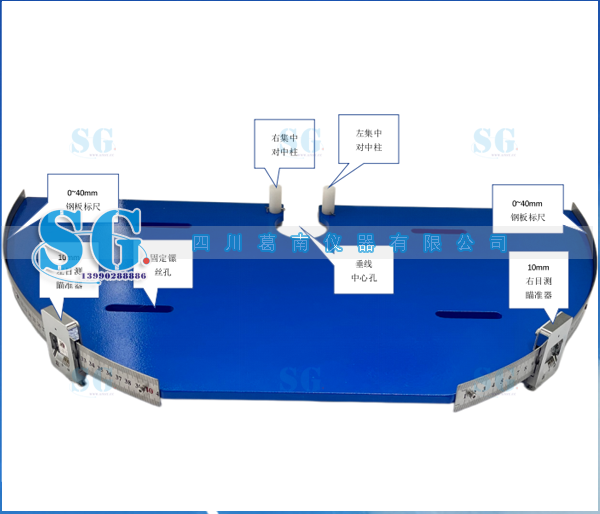

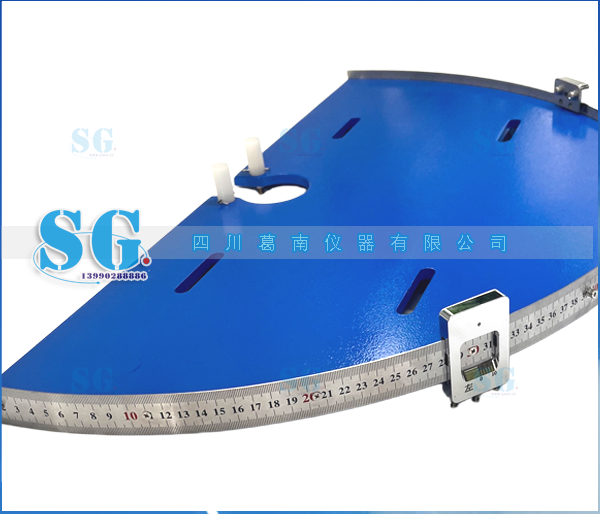

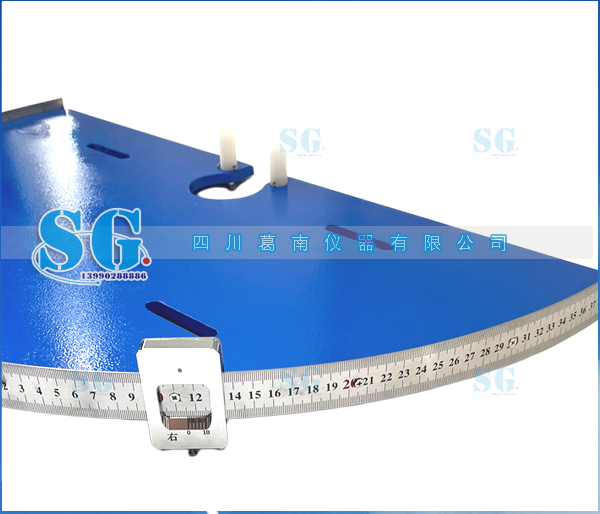

产品实物图片

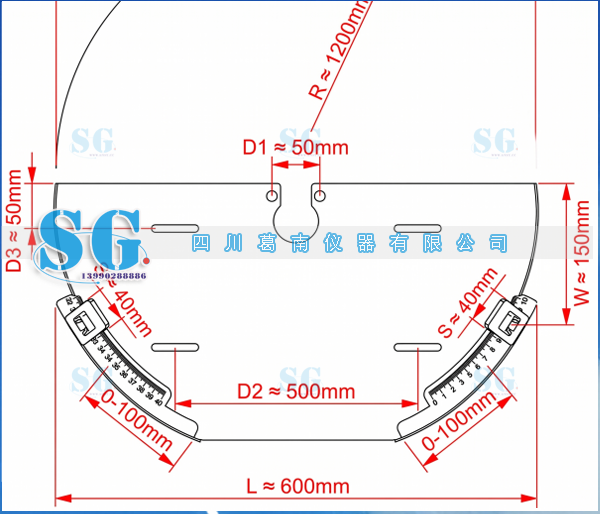

规格及主要技术参数
型号 | SG-XYP4 | SG-XYP5 |
测量范围，mm | 0~100 | 0~100 |
基座盘面，mm | 630×330×100 | 630×330×100 |
垂线孔，mm | 50 | 50 |
进线槽，mm | 40 | 40 |
调整瞄准器目框，mm | 10 | 10 |
安装槽孔，mm | 300×160 | 300×160 |
水平固定槽孔中心距，mm | 350 | 350 |
垂直固定槽孔中心距，mm | 150 | 150 |
观测方法 | 人工移动瞄准框 | 人工移动红外瞄准对射框 |
安装方式 | 镙丝固定 | 镙丝固定 |
产品结构及工作原理
工作原理
SG-XYP型垂线瞄准盘是弧形定位测量，采用“三点一线”的方式，将固定在垂线支架上的垂线瞄准盘底座，搭配双侧可滑动刻度标尺，移动观测框，通过人工目测/激光照准直接读取观测框和标尺对应的移动值，作为当前X轴向或者Y轴向的位移。
标尺带有清晰刻度，可沿基座弧形边缘滑动，用于测量弧形轨迹上的距离、角度数值，金属卡扣可固定标尺位置，锁定测量数据，稳定操作。通过标尺刻度读取弧形两端的角度差值，辅助校准设备的弧形运行轨迹精度。
读数方法
（1）移动垂线瞄准器观测框，让垂线同时穿过定位柱中心和刻度线中心，将两侧标尺滑动到初始刻度，用游标卡尺测量刻度线与定位柱中心的距离，记录数值，依次滑动标尺到多个关键刻度（如10mm、20mm、30mm），重复测量刻度线与定位柱中心的距离，对比测量值与理论值，误差超过0.1mm时，松开标尺卡扣微调位置，直到精度符合要求。
（2）调整工件位置，让目标操作点与垂线重合，重复上述校准步骤2-3次，确保每次测量结果的误差≤0.1mm。

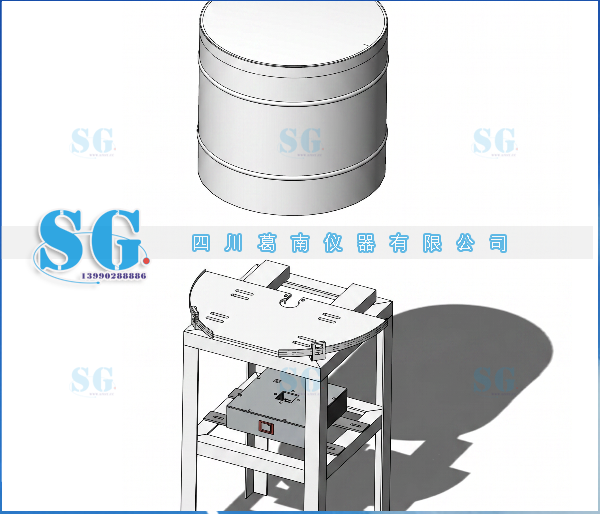

安装示意
