  • 振弦式渗压计(智能型)
  • 振弦式渗压计(智能型)

        SWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝士结构物及土体内,测星结构物或士体内部的渗透(孔隙)水压力,并可同步测星埋设点的温度。

        SWP型振弦式渗压计为全不锈钢结构,直径x长度(419x120mm),振弦式渗压计具有参数识别功能(仪器型号、仪器编号、灵敏度、温度修正系数),同步测温-40℃~+80℃,频率与模数(HZ^2*10^-3=F),工作直线方程式(P=k(F-F₀)+b(T-T₀)+△Q),耐水压测量范围1.5倍。

    • ¥0.00
      ¥0.00
产品使用

    SWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝士结构物及土体内,测星结构物或士体内部的渗透(孔隙)水压力,并可同步测星埋设点的温度。

    SWP型振弦式渗压计为全不锈钢结构,直径x长度(419x120mm),振弦式渗压计具有参数识别功能(仪器型号、仪器编号、灵敏度、温度修正系数),同步测温-40℃~+80℃,频率与模数(HZ^2*10^-3=F),工作直线方程式(P=k(F-F₀)+b(T-T₀)+△Q),耐水压测量范围1.5倍。


产品搜索关键词

     振弦式渗压计、钢弦式渗压计、SWP型振弦式渗压计

产品用途

    SWP型振弦式渗压计适用于长期埋设在水工结构物或其它混凝士结构物及土体内,测星结构物或士体内部的渗透(孔隙)水压力,并可同步测星埋设点的温度。

    SWP型振弦式渗压计为全不锈钢结构,直径x长度:19x120mm,振弦式渗压计具有参数识别功能(仪器型号、仪器编号、灵敏度、温度修正系数),同步测温-40℃~+80℃,模数与频率(F=Hz2*10-3),工作直线方程式(P=k(F-F₀)+b(T-T₀)+△Q),耐水压测量范围1.5倍。

产品规格及主要技术参数

规格型号

SWP-0.18

SWP-0.35

SWP-0.7

SWP-1

SWP-2

SWP-3

尺寸

参数

最大外径 D/mm

19

19

19

19

19

19

长度 L/mm

120

120

120

120

120

120

性能



参数

测量范围 KPa

0~180

0~350

0~700

0~1000

02000

0~3000

分辨率

≤ 0.025%F.S

稳定性

0.5%F.S

拟合精度

≈ 0.1%F.S/0.5%F.S

测温范围

-40  +80℃

灵敏度

± 0.1℃

测温精度

± 0.5℃

修正系数 b

≈ 0.10 kPa/℃

耐水压

测量范围 1.5 倍

绝缘电阻

≥ 50 MΩ

注:频率模数F=Hz2×10-3

产品结构及工作原理

    A)结构

    SWP型振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。

    B)工作原理

    当被测水荷载作用在渗压计上,将引起感应膜板的变形,其变形带动振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出水荷载的压力值。同步测量埋设点的温度值。

计算方法

    a)当外界温度恒定,渗压计仅受到渗透(孔隙)水压力时,其压力值 P 与输出的 频率模数 F 具有如下线性关系:

        P = k×△F

       △F = F - F₀

    式中:P—渗压计的测量值,单位为 KPa;

              k—渗压计的测量灵敏度,单位为 KPa/F;

             △F—渗压计基准值相对于实时测量值的变化量,单位为 F;

              F—渗压计的实时测量值,单位为 F;

             F₀—渗压计的基准值,单位为 F。

    b)当作用在渗压计上的渗透(孔隙)水压力恒定,而温度增加△T,此时渗压计有输出量△F´,这个输出量是由温度变化而造成的,因此在计算时应给以扣除。实验可知△F´与△T 具有如下线性关系:

     P´= k×△F´+b×△T = 0

        K×△F´= -b×△T

        △T = T - T₀

    式中:b—渗压计的温度修正系数,单位为 KPa /℃;

            △T—温度实时测量值相对于基准值的变化量,单位为℃;

             T—温度的实时测量值,单位为℃;

            T₀—温度的基准值,单位为℃。

    c)当渗压计受到渗透(孔隙)水压力和温度的双重作用时,若大气压力有较大变化时,应予以修正,渗压计的一般计算公式为:

         Pm = k×△F + b×△T + △Q = k×(F - F₀) + b×(T - T₀) + (Q₀-Q)

    式中:Pm—被测渗透(孔隙)水压力值,单位为 KPa;

              Q₀—大气压力测量基准值,单位为 KPa;

               Q—大气压力实时测量值,单位为 KPa。

     d) 渗压计水位高程计算公式为:

        Hm = ((k×(F - F₀) + b×(T-T₀))/9.81)+H

    式中:H—渗压计安装高程m。

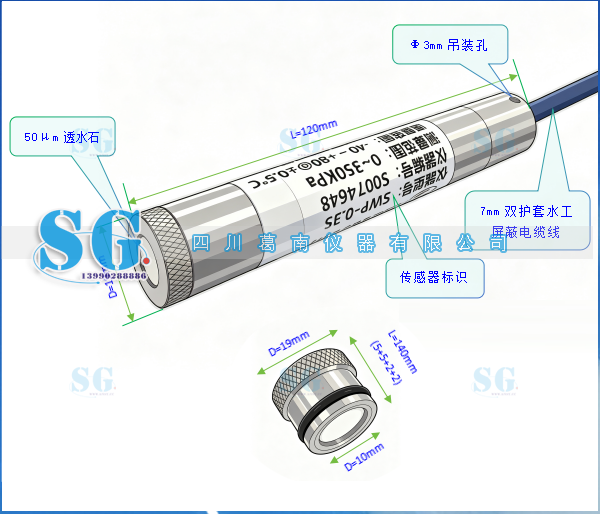

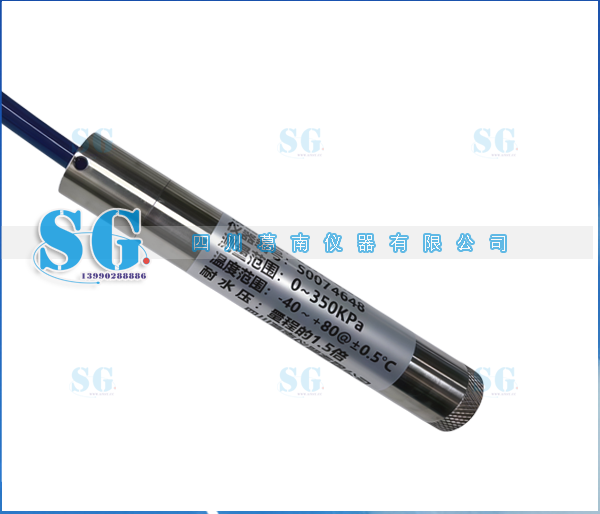

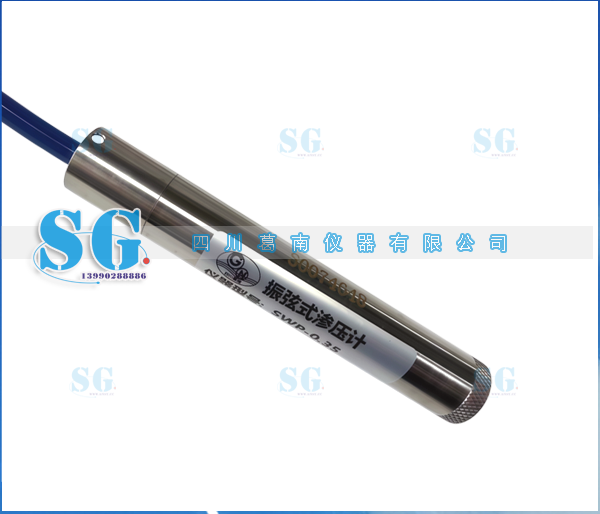

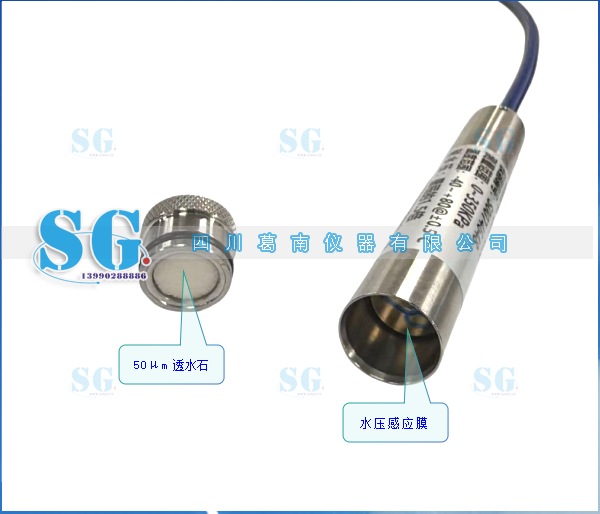

产品实物图片

渗压计选取基准值

渗压计的测量值为实时测量值相对于基准值的变化量,所以基准值选取的准确与否,将直接影响到测值的准确性。

在无外荷载相同时间、稳定气温的3次相近的读数,经平均后做为基准值,渗压计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录,作为计算的基准值。

为使基准值取的更准确,可将以上操作重复进行两次,如果两次测值基本相同(误差≤0.5%F.S),则证明基准值取值正确。

根据渗压计的使用情况和厂家要求,确定自检周期。一般情况下,渗压计的检测周期1到2年。渗压计的测量值出现偏差时,可用以上方法重新校准基准值。

渗压计测量

A)便携式读数仪测量

    现场测量渗压计用SW-102 型读数仪,将测量线一头连接读数仪,测量线另一头各色夹子对应连接上渗压计的输出电缆, 黑、红测频率,白、绿测温度。渗压计内附有智能识别芯片,其内存贮有该渗压

计的编号、标定系数K、温度修正系数b等信息。用读数仪测量时会自动将识别信息读出,顺序存入读数仪内,通讯给计算机,方便快速统计计算及查询,使测量工作实现人工智能无纸化操作。

    工程现场多支渗压计电缆被意外挖断,仅用读数仪测量一遍,就可自动识别出每支渗压计所对应的编号及身份信息。

B)自动化采集设备测量

    自动化测量用 MCU-M型分布式模块化自动测量单元,可接入8~16~24~32~40支渗压计;用MCU-X型自动化采集仪可接入1~4~8~16~20~24~32~40~80支渗压计。

    适用于单台或多台组网自动测量,接入通道任意组合,具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。

    数据采集平台软件对测量数据可选频率、模数、水位(单位mm、cm、m)并附加埋设点高程、水压力等。

渗压计故障检查

    当渗压计测量出现故障时,可用万用表检查渗压计电缆芯线间的电阻值,正常状况红、黑芯线电阻值通常为450~900Ω左右;绿、白芯线电阻值在温度25℃时应为3kΩ左右;红、黑线对绿、白线或对屏蔽线(裸线)间绝缘电阻值应﹥50MΩ(测量绝缘电阻时可使用100V 直流兆欧表,万用表测量绝缘电阻应用MΩ档,其值应为无穷大∞)。
