1  产品搜索关键词

    巴歇尔槽、巴歇尔槽流量计、明渠巴歇尔槽

    2  产品用途

    巴歇尔槽与明渠流量计组合系统，用于敞开式明渠污水、雨水、工业废水、水利渠道的流量监测。

    巴歇尔槽为计量本体，配合液位测量仪表（超声波 / 雷达液位计 + 流量积算仪），实现测流渠的瞬时流量、累计流量测量。

    3 产品规格及主要技术参数

    A）巴歇尔槽

    巴歇尔槽由不锈钢2mm厚钢板焊接。

    1号巴歇尔槽（喉道宽B=25mm，长*宽*高=635*267*265，最大流量=19.44m3/h）

    2号巴歇尔槽（喉道宽B=51mm，长*宽*高=774*214*305，最大流量=50m3/h）

    3号巴歇尔槽（喉道宽B=76mm，长*宽*高=914*359*517，最大流量=115.56m3/h）

    4号巴歇尔槽（喉道宽B=152mm，长*宽*高=1525*500*730，最大流量=399.6m3/h）

    5号巴歇尔槽（喉道宽B=223mm，长*宽*高=1630*665*890，最大流量=900m3/h）

    B）超声波流量计

    1）流量量程：0.1升/秒～10立方米/秒

    2）累计：12位十进制，累计累满后，自动清零

    3）流量精度：±（1～3）%(由配用量水堰槽的规格决定)

    4）超声波最大测距：3米

    5）探头盲区：≤0.4米

    6）测距误差：±0.3%（在3米量程内）

    7）分辨率：1毫米

    8）仪器防护：IP65

    9）累积流量可根据年、月、日、小时查询

   10）输出信号：（4-20）mA（传输瞬时流量）和Rs485（传输瞬时和累积流量）

    11）继电器输出（1～4）路（如有需要，订货时请告知！）

    12）工作温度：-20℃～55℃

    13）交流或直流供电： 交流：220V　50HZ ，直流供电DC（12-36）V  3W

    4 产品结构及工作原理

    A）产品结构

    巴歇尔槽计量系统由槽体本体、液位传感器、流量积算仪组成。槽体本体包含收缩段、喉道段、扩散段；喉道段为计量核心，

    B）工作原理

    巴歇尔槽通常用于水利工程中明渠流量计量设备，依靠收缩→喉道→扩散结构，通过测量喉道液位计算过水流量。

    收缩段（进口段）：进口断面宽，向喉道逐渐收窄。作用：整流稳流，消除水流漩涡，将渠道来流平顺导入喉道。

    喉道段（计量段）：槽体最窄部分，是整套设备的计量核心。液位测量点设置在此处；水流在此形成临界流，液位‑流量满足标准计算公式。

    扩散段（出口段）：断面由喉道向外逐步扩大。作用：水流扩压减速，减小出水紊流、回水对计量精度的干扰。

    测量液位点：距离收缩段入口 0.305m 喉道位置，液位计安装在此区域。通过喉道传感器采集液位，经积算仪换算输出流量数据。

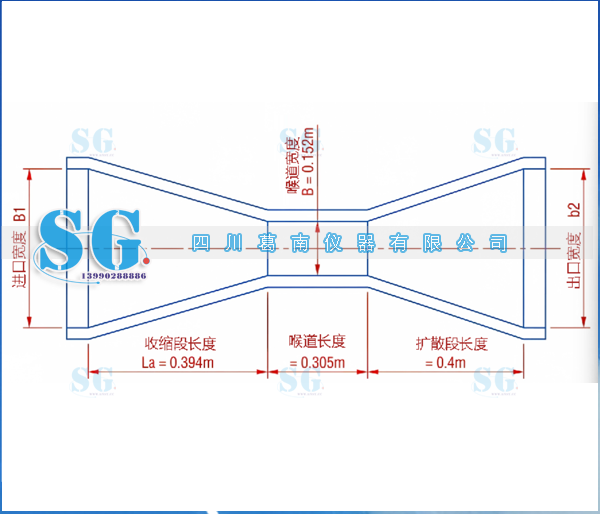

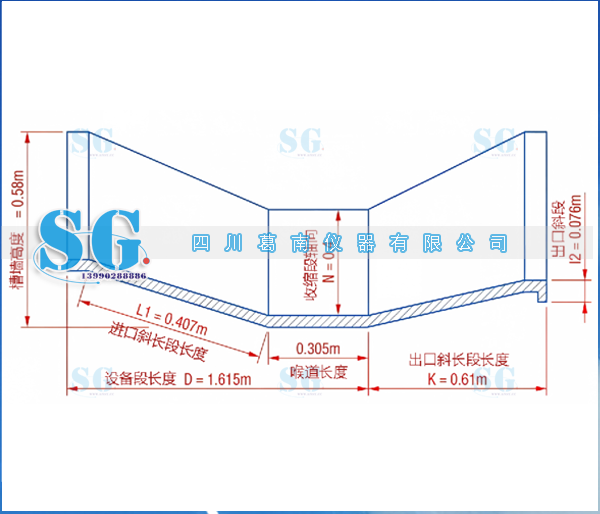

    C）结构示意图

    5 计算方法

    巴歇尔槽流量计算公式（自由出流）

    例4号巴歇尔槽  喉道宽度B=0.152m，自由出流条件下流量计算公式：

   Q=0.381*h^1.58  (m3/s)

   Q——瞬时流量（m3/s）

    h——喉道液位高度（m）

    小时流量换算：Qh=Q*3600(m3/h)

    注：本公式仅适用于自由出流，下游回水造成淹没出流量，本公式不适用，计算结构偏差较大。

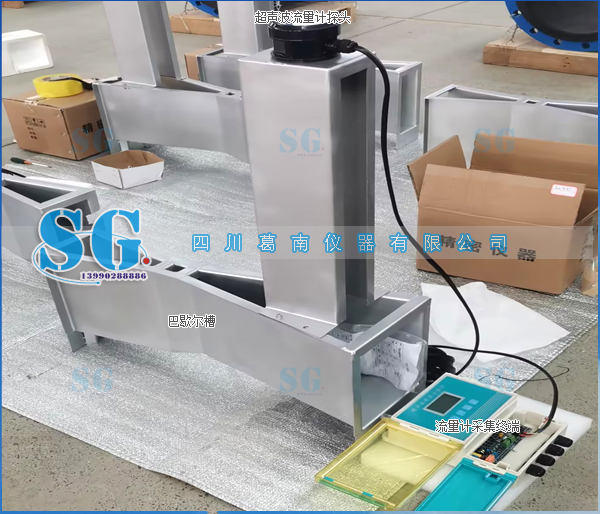

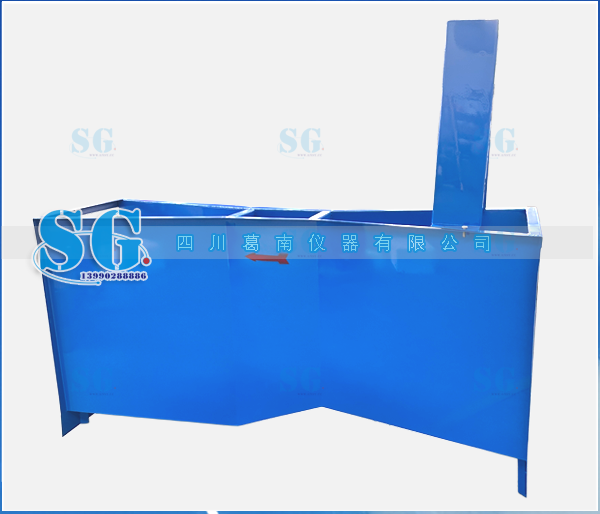

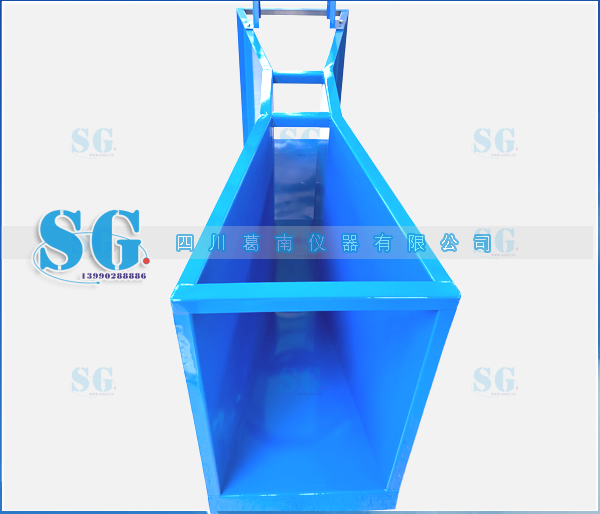

    6 产品实物示意图

    7 产品安装要求

    （A）巴歇尔槽本体安装

    上游保证≥3‑5 倍渠宽平直进水段；槽体中心线与渠道中心线重合；槽体横向、纵向水平度≤2mm/m；下游保证排水通畅，不允许回水淹没槽出口。

     （B）传感器安装

    探头垂直布置在喉道正上方，避开浪花、飞溅；不能布置在收缩段或扩散段。

    （C）仪表接线

    按照仪表说明书接线，做好线缆防水。

    （D） 参数设置

    积算仪选型设置为 4# 巴歇尔槽，输入对应槽参数。

    （E）调试操作

    1）确认接线无误后上电；

    2） 核对传感器零点，确认空渠状态液位读数正确；

    3） 核对仪表内部槽型参数与实际巴歇尔槽一致；

    4） 通水观察液位‑流量变化，对比实际工况，确认数据合理。

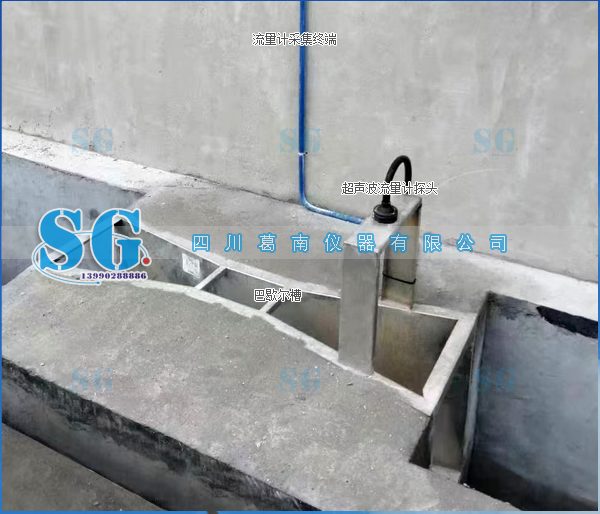

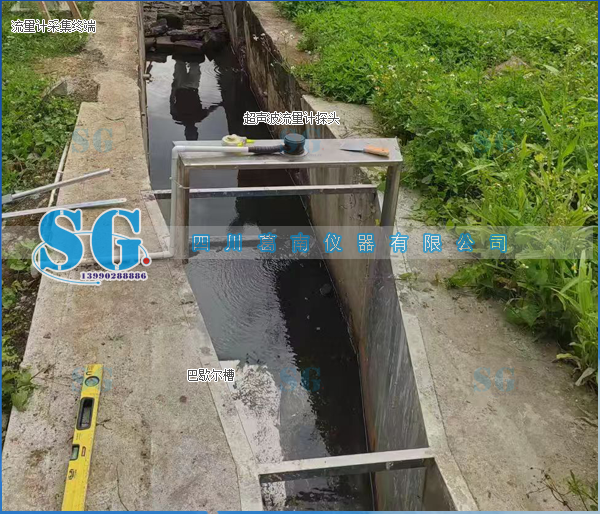

    8 产品安装实例
