一、产品概述

通用型强制对中基座（强制归心盘）是大坝安全监测、岩土变形监测领域专用精密归心装置，主要埋设于混凝土观测墩、防浪墙、闸墩顶面，消除常规三脚架对中产生的对中误差。产品主体采用优质不锈钢整体加工，配备可调锚固钩、垂直微调螺母、中心连接螺栓、高强塑料保护盖，支持三槽卡入、中心插入、公英制螺栓多种连接模式，适配国内外主流测绘监测仪器，满足水利、地质工程长期野外精密平面位移监测使用。

二、产品用途

主要用于大坝变形监测、滑坡监测、精密控制网观测、沉降观测、地震监测网、计量基线场观测，作为工作基点、位移测点、校核校准基点安装载体。可配套全站仪、经纬仪、测距仪、GPS 接收机、棱镜组、照准觇牌觇标开展视准线测量、水平位移监测、精密控制网观测，广泛应用于水库大坝、堤防、水闸、边坡等工程安全监测项目。

三、主要技术指标

 产品结构说明

不锈钢对中盘（承盘）：核心基准件，盘面三等分 120° 导向卡槽，中心定位螺纹孔，仪器归心基准平面；

垂直微调螺母与托盘组件：托盘连接三根锚固钩，通过微调螺母，可对盘面进行水平度微调；

L 型锚固钩（预埋件）：等边三角形布置，埋入混凝土内部，提供抗拔锚固力；

防盗中心连接螺栓：用于锁紧测绘仪器基座，分 M16 公制、5/8 英制两种螺纹规格；

高强塑料保护盖：非观测状态盖住盘面，防尘、防磕碰、防泥沙锈蚀盘面与螺纹孔。

工作原理：依靠三槽卡入定位或中心螺栓定位实现强制归心，仪器基座卡入三槽或拧紧中心螺栓后，仪器中心与基座几何中心重合，消除人为对中误差，只需整平仪器即可开展精密观测作业。

四、产品核心特点

多模式通用连接：三槽、中心插入、公英制螺栓三种连接，兼容国产、进口全站仪、GPS、觇标、棱镜等设备；

带微调调平结构：锚固钩配套垂直微调螺母，混凝土浇筑阶段可精准调整盘面水平；

不锈钢主体，耐腐蚀，适应水库、边坡露天潮湿环境，适合永久性监测基点埋设；

高精度强制归心，重复安置仪器对中误差≤0.05mm，远优于三脚架光学对中、垂球对中；

两种埋设工艺：新建观测墩二期混凝土预埋安装；已成型混凝土墩台钻孔后装植筋安装；

配置防护保护盖，闲置时隔绝泥沙、雨水、外力撞击，保护螺纹与盘面基准面。

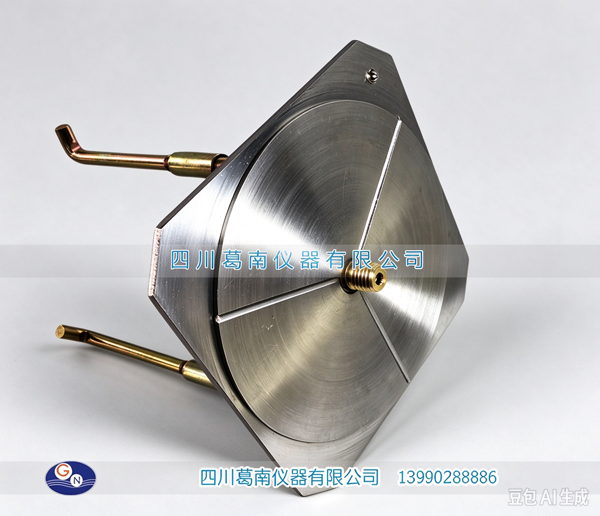

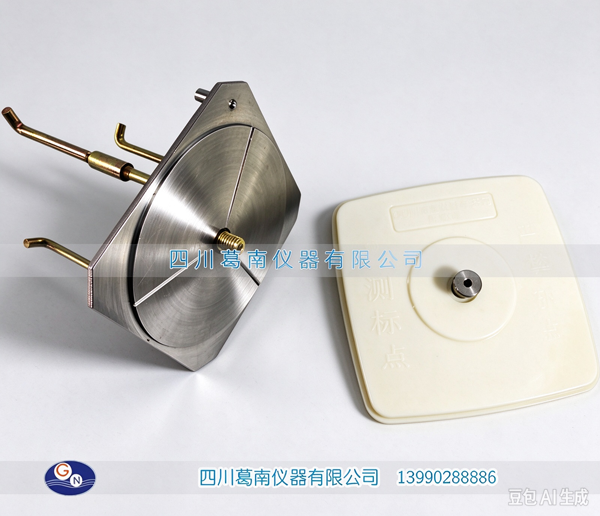

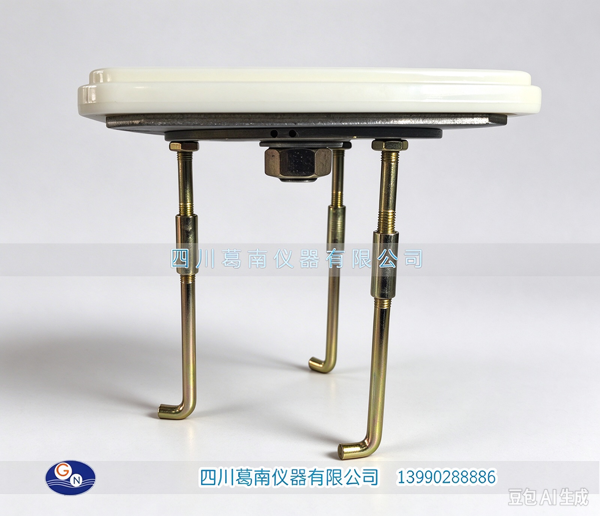

五、产品实物图片

六、详细安装步骤

方式一：观测墩二期混凝土预埋安装（新建混凝土观测墩，推荐）

适用于新建工作基点、校核基点混凝土观测墩浇筑施工，锚固可靠性最优。

测点定位放样 按照设计图纸放样测点中心位置，开挖基坑，绑扎观测墩钢筋，浇筑观测墩底座及墩身一期混凝土；墩顶预留二期浇筑空间，观测墩顶面尺寸大于基座外轮廓 30-40mm。标记观测墩顶面中心点，使用经纬仪、吊锤复核点位中心坐标。

基座预装配就位 将强制对中基座三根 L 型锚固钩安装在托盘，初步拧紧垂直微调螺母，整体吊放至观测墩顶部预留槽内；锚固钩朝下埋入二期混凝土区域。

中心定位与盘面调平 使用测量仪器复核基座盘面中心与设计控制点中心重合；利用三根锚固钩上的垂直微调螺母，配合水平尺，反复调整，保证不锈钢盘面水平，盘面倾斜误差控制在允许范围内。临时固定基座，防止浇筑振捣发生偏移。

浇筑二期混凝土 向预留槽内浇筑 C25 及以上细石二期混凝土，充分振捣密实，保证锚固钩全部被混凝土包裹，振捣棒严禁撞击基座盘面、锚固钩，防止点位偏移。

养护及清理检查 混凝土充分养护达到设计强度后，清理盘面浮浆，检查盘面无磕碰划伤，螺纹孔清理干净无砂浆堵塞；安装保护盖。

测点建档、初始观测 测点编号标识，开展控制点初始坐标、高程测量，保存初始基准数据，完成埋设验收。

方式二：钻孔植筋后装安装（已成型混凝土墩台、防浪墙、闸墩增补测点）

适用于已完工混凝土结构，无需整体破除原有混凝土，用于后期增设监测基点。

定位标记钻孔 按照设计点位标记钻孔位置，对照基座锚固钩的等边三角形分布位置，钻 3 个锚固孔；钻孔深度满足锚固钩埋入深度，孔径匹配植筋规格，钻孔尽量避开原有结构主筋。

清孔除尘 毛刷 + 高压气泵反复清理孔内混凝土粉尘、碎屑，保证孔内干净干燥，保障植筋胶粘结强度。

注入高强植筋胶 从孔底注入耐水高强植筋胶，注胶量约孔深 2/3，以孔口少量溢胶为宜，减少孔内气泡。

植入锚固钩、装配基座调平 将三根 L 型锚固钩旋转插入钻孔至孔底；装配托盘、微调螺母、不锈钢对中盘；调整锚固钩与垂直微调螺母，反复校正盘面中心点位置与盘面水平，擦除孔口溢出胶体。

胶体固化养护 严格执行植筋胶固化时间，固化周期内严禁触碰、撬动基座，禁止外力扰动。

检查验收建档 胶体完全固化后，手扳基座确认无晃动位移；清理盘面及螺纹孔杂物，盖上保护盖；完成测点编号、初始坐标高程观测，建立监测台账。

七、产品使用观测方法

观测前准备 取下高强塑料保护盖，清理不锈钢盘面、三槽导向槽、中心螺纹孔，清除泥沙、灰尘、杂物，保证盘面干净无磕碰划痕。

仪器安装归心作业 ①三槽式安装：将全站仪、GPS 基座、棱镜基座底部凸块对准基座盘面 120° 三等分导向卡槽卡入到位； ②公英制螺栓连接：选用对应规格（M16 公制 / 5/8 英制）转换连接螺栓，穿过仪器基座拧紧到基座中心螺纹孔，使仪器基座底面完全贴合不锈钢盘面。

精密测量作业 仪器完成整平（无需再进行对中操作，强制归心已完成），按照监测规范开展角度、距离、坐标观测，记录测点编号、观测时间、坐标、高程数据。

观测完毕收纳防护 测量结束，旋松取下连接螺栓，取下测绘仪器；清理盘面螺纹孔残留杂物，盖好塑料保护盖，防止泥沙雨水进入。

八、维护保养与注意事项

不锈钢盘面、三槽导向槽、中心螺纹孔为精密测量基准部件，严禁敲击、打磨、焊割，盘面划痕、螺纹损伤会直接造成归心精度失效。

定期开展现场巡检，检查基座有无松动、锈蚀、盘面翘曲变形；出现松动应立即复测，重新锚固加固。

汛期、雨雪天气重点巡检，清理保护盖周边堆积淤泥、杂物，保证测点通道通畅。

禁止在基座盘面、锚固钩上悬挂重物、焊接作业，防止盘面变形、锚固失效。

长期不开展观测时，必须盖好保护盖，做好防尘、防撞、防腐防护；螺纹孔可少量涂抹防锈油脂。

仪器连接转换螺栓属于易损耗配件，如螺纹磨损、滑丝应及时更换配件。

九、质量验收标准

外观质量：不锈钢盘面平整无翘曲、无划痕磕碰损伤；导向三槽完整无变形；中心螺纹孔完好无滑丝；保护盖完好。

锚固质量：预埋 / 植筋完成后，基座整体手扳无晃动，锚固牢固，抗拔性能满足工程设计要求。

安装精度：基座中心点位偏差、盘面水平度满足设计及监测规范要求；仪器安置后强制归心精度达到≤0.05mm。

配套完整性：锚固组件、连接转换螺栓、保护盖配件齐全。

资料归档：测点编号标识清晰完整，控制点初始坐标、高程记录齐全，监测台账完整可追溯。

十、执行规范依据

《大坝安全监测技术规范》SL/T 530-2026、《土石坝安全监测技术规范》、《工程测量规范》、国家精密平面控制测量相关技术规范

生产单位：四川葛南仪器有限公司（SCGN）

设计示意图

防浪墙或堤防护拦

水闸闸墩顶部低观测墩

工作基点/校核基点/位移点  二次浇筑

基座安装示意图

各类棱镜和觇牌架设
