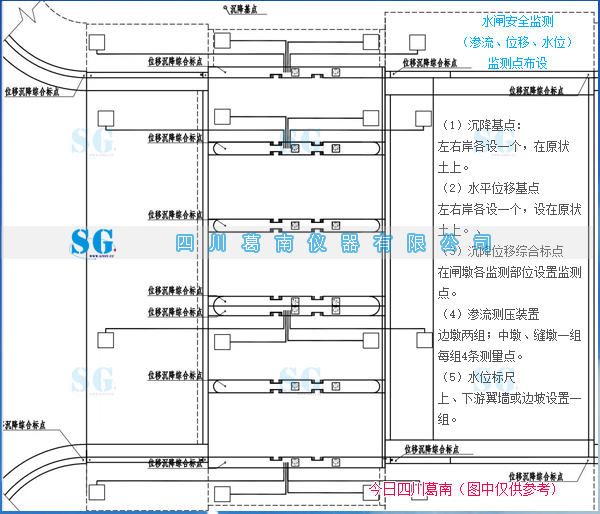

水闸安全监测（渗流、位移、水位）监测点布设说明

1. 沉降监测点（位移沉降综合标点 - 沉降监测功能）

在水闸左右岸的原状土区域各布设1个沉降监测点（即位移沉降综合标点承担沉降监测功能时的点位），利用原状土相对稳定的特性，作为沉降监测的基准参照区域，通过监测该点位的垂直方向位移变化，反映水闸及周边土体的沉降情况，为判断水闸基础是否均匀沉降、是否存在不均匀沉降导致的结构隐患提供数据支撑。

2. 水平位移基准点（位移沉降综合标点 - 水平位移基准功能）

同样在水闸左右岸的原状土区域各布设1个水平位移基准点（与沉降监测点类似，依托原状土稳定性，部分位移沉降综合标点用作水平位移基准），该基准点作为水平位移监测的参照基准，其自身位置相对稳定，通过与闸室等监测部位的水平位移监测点进行相对位置测量，确定闸室等部位的水平位移量及位移趋势，用于判断水闸是否存在水平向的滑动、位移变形等问题，保障水闸结构在水平方向的安全稳定。

3. 位移综合标点（闸室位移监测点）

在水闸的闸墩各监测部位（图中闸室相关区域的多个位移沉降综合标点）设置位移综合标点，这些标点布设在闸室结构关键位置，通过与水平位移基准点配合，采用合适的测量方法（如视准线法、交会法等），监测闸室结构在运营过程中的水平位移变化情况，及时发现闸室是否因水压力、土体作用等因素产生水平向的位移变形，以便采取相应的维护或加固措施。

4. 渗流监测装置（测压管/渗压计布设点）

  边墩区域：在水闸的边墩部位布设两组渗流监测装置，每组包含4条测压管（或渗压计，图中“每组4条测重点”表述推测为每组4条测压管类监测设备），用于监测边墩区域的渗流压力、渗流场分布情况，判断边墩部位的渗流是否符合设计要求，是否存在渗流过大、渗透破坏（如管涌、流土等）的隐患。

  中墩、缝墩区域：在中墩、缝墩部位布设一组渗流监测装置，同样每组包含4条测压管（或渗压计），监测中墩、缝墩区域的渗流特性，确保闸室中间部位的渗流安全，避免因渗流问题导致中墩、缝墩结构受损，影响水闸整体的防渗、抗渗性能及结构稳定性。

5. 水位标尺（水位监测点）

在水闸的上游翼墙和下游翼墙（或边墩）部位各设置一组水位标尺，用于监测水闸上游来水水位和下游泄水水位。上游水位标尺可实时掌握来水的水位变化，为水闸的调度运行（如闸门启闭控制、防洪调度等）提供水位依据；下游水位标尺则用于监测下游泄水后的水位情况，结合上下游水位差，还可辅助分析水闸的过流能力、消能效果等，同时也能通过水位变化判断水闸周边水体的水位波动对水闸结构的影响（如水位变化导致的浮力、渗透压力变化等）。

6. 其他补充说明

图中还标注了“垂直、垂直、斜桩”等相关区域的监测点（部分位移沉降综合标点及水位、渗流监测关联区域），这些区域的监测点布设与上述各类监测点配合，从不同角度（垂直位移、斜向位移、水位 - 渗流关联监测等）完善水闸的安全监测体系，确保对水闸的位移、渗流、水位等关键安全指标进行全面、系统的监测，为水闸的安全评估、运行维护、病害防治等提供全方位的监测数据支持。

（注：图中部分表述结合水闸监测常规布设逻辑进行推测说明，实际布设需结合水闸具体工程地质、水文条件、结构设计等因素进一步细化优化，图中“今日四川葛南（图中仅供参考）”提示该图为参考示意，实际工程需专业设计及调整。）
