一、设备基础信息
设备定位：这是一款8通道自动化采集设备，主要用于工程监测领域，可接入多种类型传感器，实现数据自动采集、存储与传输
防护等级：IP66，具备完全防尘+强力喷水防护能力，适合户外恶劣环境长期使用

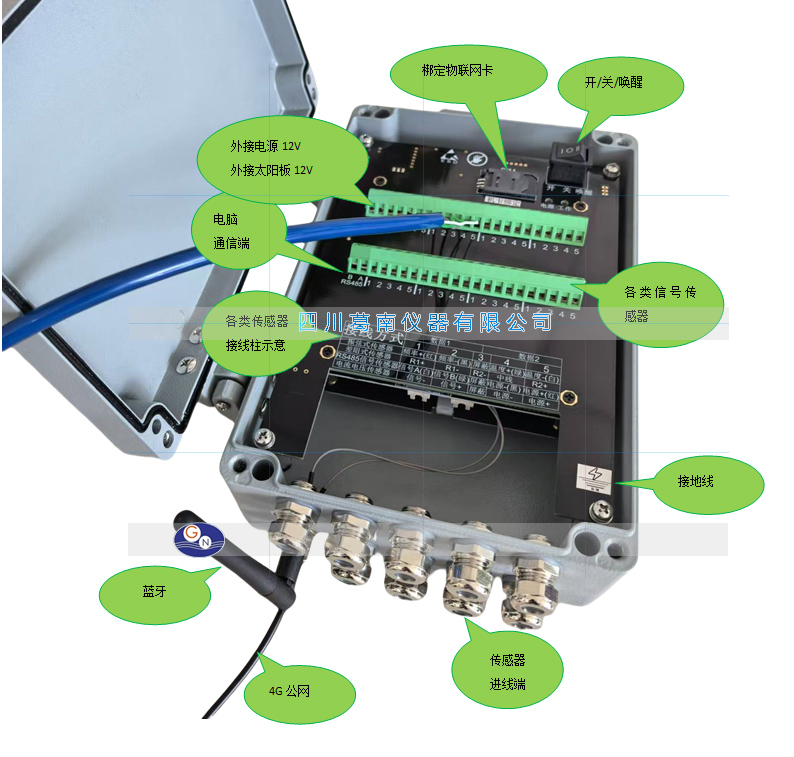

二、核心功能区域解析
1. 顶部功能区
开/关按钮：设备总电源控制，长按可实现设备开关机操作
状态指示灯、电源指示灯：显示设备供电状态，常亮表示供电正常
工作指示灯：闪烁表示设备正在运行采集工作，常亮表示处于待机状态
通讯模块：图中白色模块为无线通讯单元，支持数据远程传输，可对接监测平台

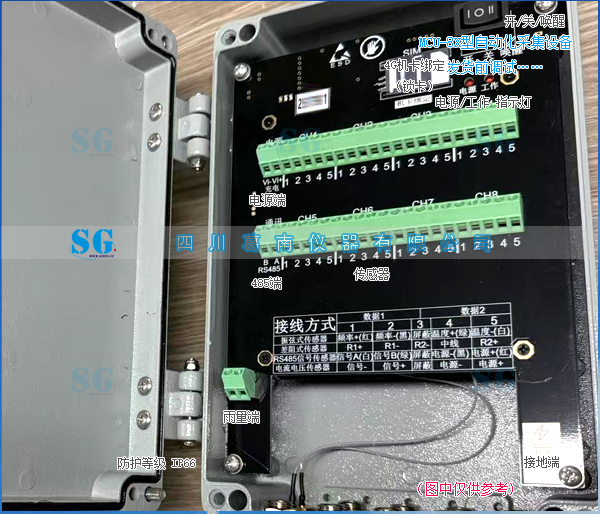

2. 通道接口区
分为上下两排共8个通道，每个通道包含电源端和传感器端：
电源端（上排）：为接入的传感器提供供电输出，每个通道独立供电，支持不同电压类型传感器
传感器端（下排）：接入各类监测传感器，每个通道支持不同信号类型，包括：
振弦式传感器（如渗压计、土压力计）
电阻式传感器（如应变计、温度计）
电压/电流输出型传感器
通道标识：CH1-CH8，便于区分不同监测点位
3. 特殊接口区
雨量端：专用雨量计接口，支持脉冲信号型雨量传感器，可实现降雨量自动监测
接地端：设备安全接地接口，需连接可靠地线，保障设备稳定运行和防雷击
三、接线方式说明
根据图中标识，设备支持四种接线模式：
接线模式 | 适用传感器类型 | 接线定义 |
模式1 | 振弦式传感器 | 频率+<红>、频率-<黑>、温度+<绿>、温度-<白> |
模式2 | 电阻式/差阻式传感器 | R1+<黑>、R1-<白>、R2-<绿>、中线、R2+<红> |
模式3 | 485信号传感器 | 信号A<白>、信号B<绿>、屏蔽、电源-<黑>、电源+<红> |
模式4 | 电压/电流型传感器 | 信号-<绿>、信号+<白>、屏蔽、电源-<黑>、电源+<红> |
四、核心功能优势
多类型兼容：支持振弦、电阻、电压/电流等多种信号类型传感器，适配工程监测全场景
自动化采集：可设置定时采集频率，自动完成数据采集、存储，无需人工干预
远程传输：内置无线通讯模块，可将数据实时传输至云端监测平台，实现远程监控
数据存储：本地内置存储芯片，可存储至少1年以上的监测数据，支持离线读取
智能预警：内置阈值判断功能，数据异常时可自动发送告警信息
低功耗设计：采用节能电路，支持太阳能供电，适合无市电供应的野外场景
五、典型应用场景
水利水电工程：大坝渗流、应力应变监测
岩土工程：边坡位移、基坑支护监测
交通工程：桥梁健康、隧道结构监测
矿山工程：尾矿库、采空区监测
📋 MCU-8X型自动化采集设备出厂调试报告
调试日期：2026年7月31日
调试数量：20台
调试地点：四川葛南仪器有限公司生产车间
调试人员：技术部调试组
🔧 一、调试前准备工作
1. 设备与器材准备
待调试设备：20台MCU-8X型自动化采集设备
配套传感器：振弦式标准传感器（频率范围：800Hz-3500Hz）
辅助工具：标准信号源、万用表、485通讯线、蓝牙调试终端、4G信号测试模块
校准设备：高精度频率校准仪、温度校准器
2. 环境搭建
搭建标准化调试工作台，确保设备接地可靠
配置稳定的12V直流电源供应系统
建立4G信号测试环境，确保信号强度≥-70dBm
部署本地485通讯测试网络
📊 二、核心功能调试流程
1. 振弦式传感器接入调试
接线操作
按照设备标识，将振弦式传感器的频率线接入传感器端子的<红黑>接口
将温度线接入传感器端子的<绿白>接口
确保接线牢固，端子螺丝扭矩达到0.8N·m
信号测试
设备通电后，采集传感器初始频率值，记录数据
使用标准信号源模拟不同频率信号，验证设备采集精度
测试温度采集功能，确保温度测量误差≤±0.5℃
2. 4G在线采集调试
网络连接测试
插入物联网专用SIM卡，设备自动搜索4G网络
检查网络注册状态，确保信号强度稳定
验证设备与云端平台的连接成功率达到100%
数据传输测试
设置采集频率为1次/分钟，连续采集30分钟
检查云端平台数据接收情况，确保数据完整率100%
测试断点续传功能，断开网络5分钟后恢复，验证数据补传正常
3. 485信号本地采集调试
通讯配置
通过设备内置菜单设置485通讯参数：波特率9600bps、数据位8位、停止位1位、无校验
使用485通讯线连接设备与本地监控终端
验证通讯连接稳定性，连续通讯1小时无丢包
数据交互测试
从本地终端发送采集指令，设备响应时间≤1秒
测试批量数据读取功能，单次读取8通道数据耗时≤3秒
验证参数配置功能，远程修改采集频率成功
4. 蓝牙无线采集调试
配对连接测试
使用蓝牙调试终端搜索设备蓝牙信号，配对成功率100%
测试有效连接距离，空旷环境下≥10米，穿墙环境下≥3米
验证连接稳定性，连续连接2小时无断开
无线采集测试
通过蓝牙终端发起采集指令，设备实时返回数据
测试数据传输速率，单通道数据传输耗时≤0.5秒
验证参数配置功能，通过蓝牙修改设备地址成功
✅ 三、调试结果验证
1. 性能指标验证
测试项目 | 技术要求 | 测试结果 |
振弦频率采集精度 | ±0.1Hz | 0.05Hz |
温度采集精度 | ±0.5℃ | ±0.3℃ |
4G数据传输延迟 | ≤5秒 | 2-3秒 |
485通讯丢包率 | 0% | 0% |
蓝牙连接成功率 | 100% | 100% |
2. 一致性验证
20台设备采集数据一致性误差≤±0.2Hz
所有设备通讯功能测试全部通过
设备外观及接口检查无异常
📦 四、调试后处理
1. 设备标识
为每台设备粘贴唯一标识二维码，包含设备编号、出厂日期、校准信息
填写调试记录卡，随设备一同包装
2. 包装防护
使用定制泡沫减震包装，确保设备运输过程不受损
配备专用防水袋，保护设备接口不受潮
附带产品说明书、接线图、保修卡等资料
3. 发货准备
整理设备清单，与发货单核对无误
安排物流运输，确保设备安全送达客户现场
调试结论：20台MCU-8X型自动化采集设备全部通过出厂调试，性能指标符合要求，准予发货。
