📌 GNSS一体机扩展基座安装系统说明

适用设备：四川葛南仪器GNSS位移监测一体机
应用场景：水库大坝、边坡、桥梁、高层建筑等结构位移监测

🔧 一、扩展基座系统组成

1. 核心部件

2. 配套监测系统

太阳能供电系统：100W太阳能板+100AH蓄电池，支持连续阴雨天7天供电

数据传输系统：内置4G模块，支持数据实时传输至远程监控电脑

防护系统：不锈钢野外保护箱，防护等级IP66，保护控制器与蓄电池

🛠️ 二、扩展基座安装流程

1. 基础施工

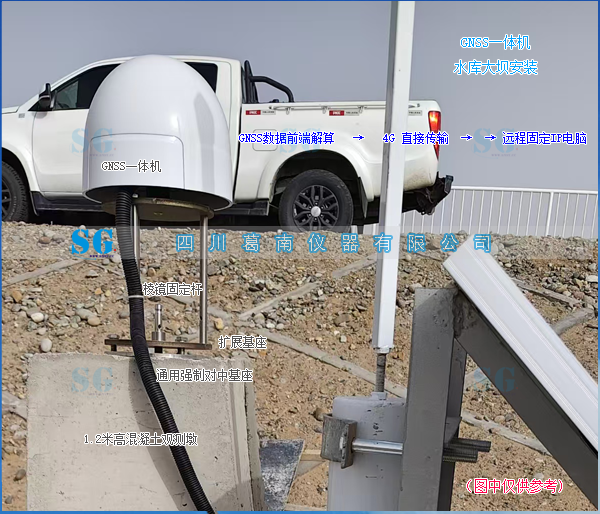

浇筑1.2米高混凝土观测墩，基础尺寸≥800mm×800mm×1200mm

基础内预埋地脚螺栓，确保立杆安装牢固

基础顶部预埋钢板，用于固定立杆底部

2. 立杆安装

将DN120×2000立杆垂直安装在混凝土观测墩上

使用地脚螺栓固定立杆，确保立杆垂直度偏差≤0.5°

立杆底部与预埋钢板焊接加固，做好防腐处理

3. 扩展基座安装

将扩展基座固定在立杆顶部，使用不锈钢螺栓紧固

调整基座水平度，使用水平仪测量，确保水平偏差≤0.1°

基座与立杆连接处加装防水密封垫，防止雨水渗入

4. GNSS主机安装

将GNSS一体机安装在扩展基座上，确保主机水平放置

连接主机与控制器的通讯线缆，做好防水处理

安装避雷指针，确保避雷针尖高于GNSS主机顶部≥30cm

🎯 三、扩展基座的优势

1. 结构优势

采用模块化设计，安装便捷，可快速拆卸维护

不锈钢材质，耐腐蚀，适合户外恶劣环境长期使用

高度可定制，根据监测需求调整立杆高度

2. 性能优势

提供稳定的安装平台，确保GNSS主机水平度，提高监测精度

内置避雷系统，有效保护设备免受雷击损坏

与太阳能供电系统集成，实现无人值守监测

3. 防护优势

扩展基座与立杆连接处采用防水密封设计，防护等级IP66

不锈钢野外保护箱，保护控制器与蓄电池免受外界环境影响

线缆采用隐蔽式布线，防止人为破坏与自然老化

📊 四、安装后调试与维护

1. 调试步骤

通电后检查GNSS主机卫星信号接收情况，确保卫星数量≥10颗

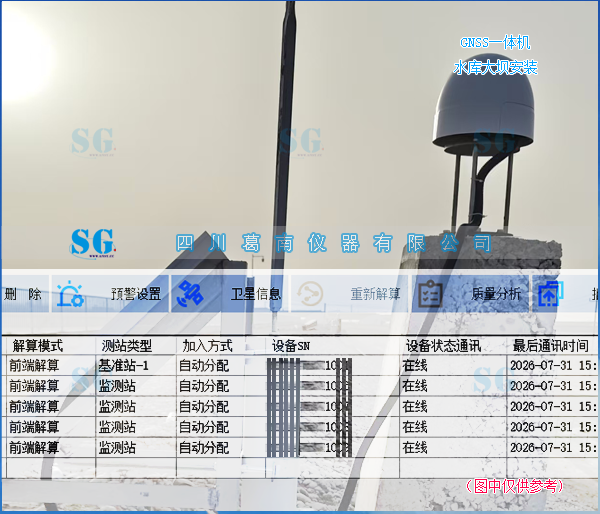

测试数据传输功能，验证4G信号强度与数据传输稳定性

进行静态观测，采集初始数据，作为位移监测基准值

2. 维护要点

定期检查扩展基座与立杆连接是否牢固，螺栓有无松动

每季度清理GNSS主机天线表面的灰尘、杂物，确保信号接收正常

每年检查避雷系统接地电阻，确保接地电阻≤4Ω

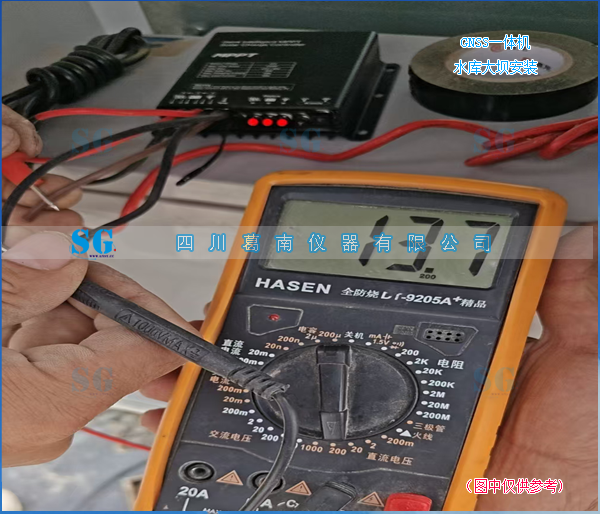

定期检查太阳能供电系统，清理太阳能板表面的灰尘

📋 五、应用案例

水库大坝位移监测

安装位置：大坝坝顶、坝肩等关键部位

监测内容：水平位移、垂直位移、倾斜度

数据传输：4G实时传输至监控中心，实现远程监控

预警功能：当位移超过阈值时，自动发送告警信息
