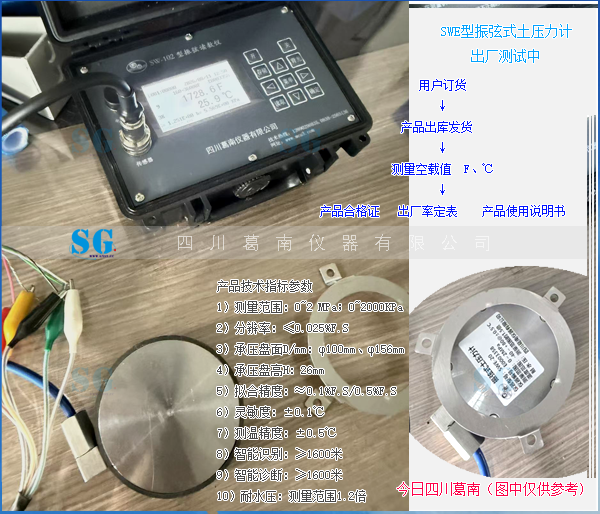

SWE-2型振弦式土压力计产品技术指标参数

1）测量范围：0~2 MPa；0~2000KPa

2）分辨率：≤0.025%F.S

3）承压盘面D/mm：φ100mm、φ156mm

4）承压盘高H：26mm

5）拟合精度：≈0.1%F.S/0.5%F.S

6）灵敏度：±0.1℃

7）测温精度：±0.5℃

8）智能识别：≥1600米

9）智能诊断：≥1600米

10）耐水压：测量范围1.2倍

------------------------------------------------------------

1. 用户订货

这是整个流程的起点，客户根据自身工程需求（比如需要监测的土压力范围、使用环境、精度要求等），向厂家（四川葛南仪器有限公司）订购对应规格的SWE型振弦式土压力计。

订货时通常需要确认产品的技术参数，比如测量范围、精度、尺寸等，图中也列出了该产品的详细技术指标，这些都是订货时的参考依据。

2. 产品出库发货

厂家完成生产、检测后，将合格的土压力计按照订单要求包装出库，通过物流发送给客户。

发货时会同步附上后续流程需要的资料，也是保障产品正常使用的重要凭证。

3. 测量空载值 F、℃

这是产品到货后/安装前的关键步骤：

F（频率值）：在土压力计不受外力的空载状态下，用配套的读数仪（图中左上角的设备）读取振弦的初始频率值，这个数值是后续监测土压力变化的基准值，用来计算压力变化量。

℃（温度值）：同时读取传感器的温度数值，因为振弦式传感器的频率会受温度影响，后续计算土压力时需要结合温度值进行温度补偿，保证测量数据的准确性。

4. 交付产品资料

随货交付的三份核心资料各有作用：

产品合格证：证明该台土压力计经过厂家出厂检验，各项指标符合标准要求，是产品合格的官方凭证。

出厂率定表：记录了该台传感器在出厂前的率定数据，包括不同压力下的频率值、温度系数等，是后续数据计算、校准的重要依据。

产品使用说明书：包含产品的安装方法、读数操作、故障排查、维护保养等详细指导，帮助用户正确安装、使用和维护设备。

（上述来源于AI看图摘要）
