规格及主要技术参数

1）流量量程：0.1升/秒～10立方米/秒

2）累计：12位十进制，累计累满后，自动清零

3）流量精度：±（1～3）%(由配用量水堰槽的规格决定)

4）超声波最大测距：3米

5）探头盲区：≤0.4米

6）测距误差：±0.3%（在3米量程内）

7）分辨率：1毫米

8）仪器防护：IP65

9）累积流量可根据年、月、日、小时查询

10）输出信号：（4-20）mA（传输瞬时流量）和Rs485（传输瞬时和累积流量）

11）继电器输出（1～4）路（如有需要，订货时请告知！）

12）工作温度：-20℃～55℃

13）交流或直流供电： 交流：220V　50HZ ，直流供电DC（12-36）V  3W

------------------------------------------

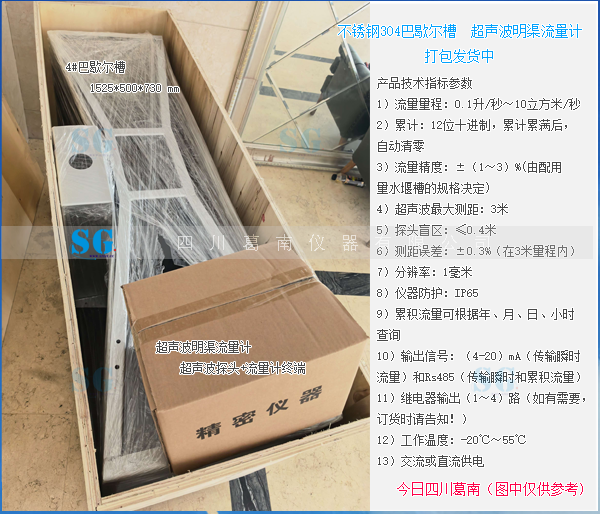

一、4#巴歇尔槽本体参数

    规格尺寸：1525*500*730mm，分别对应巴歇尔槽的总长、槽身宽度、总高度，这个尺寸属于小型巴歇尔槽，适合中小流量的明渠监测场景。

    材质：采用304不锈钢材质，具备良好的耐腐蚀性、抗磨损性，适合在水环境尤其是有一定腐蚀性的污水环境中长期使用。

    用途：作为明渠流量测量的标准节流装置，通过收缩过水断面形成水位差，配合流量计计算流量，常用于污水处理、农田灌溉、水利工程等场景的流量监测。

二、配套超声波明渠流量计参数

    流量量程：0.1升/秒~10立方米/秒，覆盖了从小流量到大流量的测量范围，适配这款4#巴歇尔槽的流量区间。

    累计功能：12位十进制累计，累计满后自动清零，方便统计不同周期的总流量。

    流量精度：±(1~3)%，精度由配套量水堰槽的规格决定，巴歇尔槽的加工精度会直接影响最终测量精度。

    超声波最大测距：3米，满足巴歇尔槽的水位测量需求，可覆盖槽内可能出现的最高水位。

    探头盲区：≤0.4米，安装时需要注意探头与最低水位的距离，避免盲区影响测量。

    测距误差：±0.3%（在3米量程内），保障水位测量的准确性，进而保证流量计算精度。

    分辨率：1毫米，能精准捕捉水位的细微变化，适合小流量场景的监测。

    仪器防护：IP65防护等级，具备防尘、防喷水的能力，可在户外潮湿、多尘的环境中稳定工作。

    数据查询：累积流量可按年、月、日、小时查询，方便用户获取不同时间维度的流量数据。

    输出信号：支持(4~20)mA（传输瞬时流量）和RS485（传输瞬时和累积流量）两种输出方式，方便与PLC、工控系统等设备对接，实现数据远程传输和自动化控制。

    继电器输出：可定制(1~4)路继电器输出，可用于流量超限报警、设备启停控制等场景，订货时需要提前告知需求。

    工作温度：-20℃~55℃，适应大部分户外环境的温度变化，在寒冷和高温环境下都能正常工作。

    供电方式：支持交流或直流供电，适配不同现场的供电条件，提升设备的适用性。

三、整体说明

    这套设备是完整的明渠流量监测解决方案，巴歇尔槽负责形成稳定的水位差，超声波明渠流量计负责采集水位数据并计算流量，安装完成后可实现明渠流量的实时监测、数据累计和远程传输，适合需要精准计量明渠流量的各类工程场景。
