GN‑SP 型活动觇牌  视准线测量完整使用方法

一、观测前期准备

现场布设：视准线两端设置稳固基准端点 A、B（工作基点观测墩），A 点架设视准仪 / 经纬仪，B 点安置固定觇牌；视准线中间各个变形观测墩 C，架设 GN‑SP 活动觇牌。所有观测墩应稳固、无沉降晃动。

仪器检校：作业前对视准仪 / 经纬仪进行检校；检查活动觇牌滑动机构应顺滑无卡滞，水准底座气泡灵敏，标靶无变形，游标分划尺刻度清晰完好。

对中整平：视准仪安置于 A 基准墩，严格完成对中、整平；活动觇牌架设在测点 C 观测墩，调平水准底座，确保底座气泡居中。

二、往测操作（A→B 方向）

将视准仪精确瞄准 B 端点上的固定觇牌标志，锁定水平制动，确立基准视准方向。

在测点 C 的活动觇牌上，滑动移动标靶，使觇牌照准标志与仪器十字丝精确重合，读取分划尺游标读数。

反向归位观测：反向移动标靶，再次使标志与十字丝重合，读取第二组读数，完成半测回。

一个完整测回重复上述观测 4 次；每一个测回开始、结束，都必须重新回瞄 B 点固定觇牌，核查视准方向有无偏移，检查觇牌、底座有无变动。

单测点完成2～4 个测回观测。

三、返测操作（B→A 方向）

将视准仪搬迁至基准端点 B，完成对中整平；A 端点更换安放固定觇牌。

重复往测全部操作流程，对同一批中间测点 C 开展 2～4 测回返测。

四、数据处理

分别整理往测、返测各测回读数，剔除超限异常数据。

将往测、返测全部有效测回，按照测点到基准端点的距离进行加权平均，得到该测点本次视准线水平位移观测值。

将本次观测值与初始基准值对比，计算该测点水平位移变化量。

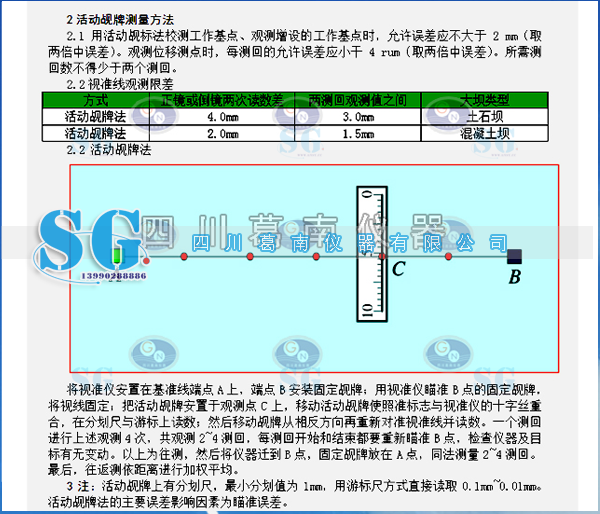

五、规范允许误差参考

工作基点校测：允许误差≤2 mm；位移测点观测，测回间允许误差＜4 mm；每个测点测回数量不得少于 2 测回。

土石坝视准线观测：

正、倒镜两次读数差≤4.0 mm

两测回观测差值≤3.0 mm

混凝土坝视准线观测：

正、倒镜两次读数差≤2.0 mm

两测回观测差值≤1.5 mm

六、主要误差来源与作业注意事项

主要误差来源：人为照准误差。观测时仔细调焦对光，保证成像清晰，使十字丝与觇牌照准标志严格重合。

风力大、强光、逆光条件下尽量避免观测，减少照准读数偏差。

每测回前后必须回瞄基准端固定觇牌，防止仪器基座发生微小转动，造成整条视准线偏移。

滑动标靶时力度轻柔，禁止猛推猛撞，避免游标机构磨损，影响最小读数（0.01 mm）的精度。

观测结束，将活动觇牌擦拭干净，收纳保存，保护标靶、游标分划尺不受磕碰损伤。

读数说明：活动觇牌主尺最小分划 1 mm，游标机构可直接读取 0.1 mm～0.01 mm 读数。
