现场指导引水压力钢管应力和位移传感器安装

    一、仪器作用（对应图纸监测项目）

    钢板计（钢管应变计）：布置在钢管衬砌管壁，监测钢管受内水压力、外部围岩压力产生的应力、应变，判断钢管受力是否超限。图纸布置位置：钢管管壁、钢混结合部位。

    位移计：分为多种布设位置 。钢管与混凝土结合部位位移计：监测钢管与回填混凝土接触面脱空、相对开合位移；

    基岩部位位移计：监测围岩、基岩变形；

    多点位移计：监测深部围岩位移变形； 图纸监测项目包含：位移、应力、应变、渗流、裂缝，配套还有渗压计、锚杆计。

    二、安装前工作（对应现场图左侧流程）

    1. 仪器检验与准备

    1）外观检查：钢板计、位移计外壳完好，电缆无破损；

    2）安装前读数（F、温度℃）：仪器未安装、不受外力状态，读取初始频率值 F0，记录仪器温度 T0，作为基准零点。

    这一步是关键，安装前测值作为原始基准，所有后期变形都是相对于该初始值计算。

    3）构件准备：钢管管壁打磨清理，安装支座、夹具、焊接底座，位移计锚头提前处理；

    4）现场技术交底：技术人员现场指导，核对图纸点位（顶部、侧部钢混结合面、基岩部位点位），确认仪器布设位置与图纸一致。

         安装前数据记录表需要记录：仪器编号、出厂参数、安装前频率 F₀、温度 T₀、安装桩号部位。

    三、现场安装作业（对照施工现场图，钢管施工现场）

    钢板计（钢管应变计）安装

     在钢管衬砌指定位置打磨钢管外壁；

    将钢板计底座焊接固定于钢管管壁，安装钢板计，固定牢靠，避免焊接高温损伤仪器，做好隔热保护；

    电缆做防护，沿管壁走线，电缆汇总引至集线箱（图纸右下角：监测电缆线区总引至集线箱）。

    位移计安装

    钢混结合部位位移计：一端固定在钢管管壁，另一端锚定在外部回填混凝土，用来监测钢管与混凝土之间相对位移；

    基岩部位位移计 / 多点位移计：在围岩钻孔，埋设锚头，位移计主体固定于孔口，监测基岩围岩变形；

    全部仪器电缆统一保护、编号，走线避开焊接、浇筑作业区，防止砸坏烫伤。

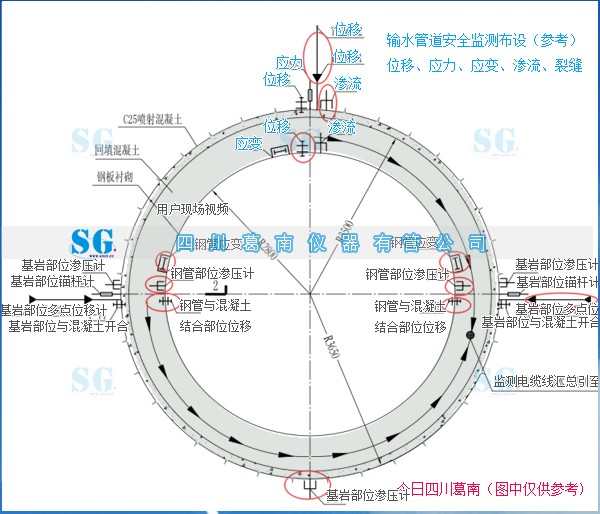

    图纸点位：隧洞顶部布设位移、应变仪器；左右两侧钢混凝土结合面布置位移计；左右边墙基岩布置多点位移计、锚杆计、渗压计；底部布置基岩渗压计。

    四、安装完成后工作与测读数据

    1. 安装后立即测读

    仪器安装就位，没有进行混凝土回填、没有充水加载，稳定后读取安装后频率 F₁，温度 T₁。

    对比安装前 F₀，判断安装过程是否造成仪器受预压 / 受拉损伤；

    填写考证表、质量评定表、记录计算表。

    2. 后续阶段观测（回填混凝土、充水运行期）

    1）混凝土回填浇筑阶段：浇筑过程定时测读，监测浇筑挤压带来的应变、位移变化；

    2）后期巡视、定期测值：

    钢板计：由频率换算应变、应力，掌握钢管衬砌实际受力；

    位移计：计算相对位移量，监测钢混接触面开合、围岩变形；

    3）所有数据和图纸设计预警阈值对比，超过阈值及时预警。
