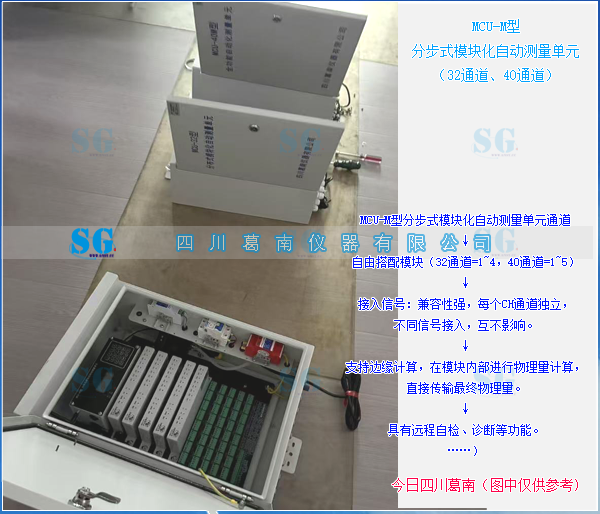

MCU-M型分布式模块化自动测量单元设备技术参数及验收要点

    水库安全监测自动化采集系统采用MCU-M型分布式模块化自动测量单元，设备性能、通道配置、数据运算及自检功能均满足SL/T 631.8-2025规范自动化监测系统施工与质量验收要求，适配大坝变形、渗流、应力应变等各类监测仪器信号采集，为蓄水期自动化监测数据真实、稳定、可靠提供设备保障。

    1、模块通道配置特性

    设备采用分布式模块化自由搭配设计，通道配置灵活、拓展性强，可根据工程监测点位数量按需组合配置：32通道模块组合适配1～4组功能模块集成，40通道模块组合适配1～5组功能模块集成，能够精准匹配水库大坝、坝基、泄水建筑物各类监测断面布设需求，适配性高、组网灵活，完全满足工程安全监测布设方案要求。

    2、信号接入性能（独立通道核心优势）

    设备各CH采集通道为完全独立通道，通道间电气隔离、信号互不干扰，多类型监测信号可同步混合接入，信号兼容覆盖常规水利监测仪器全品类，包括渗压计、扬压力计、位移计、应变计、测缝计、温度计、雨量及水位传感器等。多品类信号并行采集无串扰、无数据偏移，有效规避多通道共用干扰导致的数据异常、数据漂移问题，保障监测原始数据精度与稳定性，符合新规范监测数据精准性、连续性要求。

    3、边缘计算数据处理功能

    本测量单元内置嵌入式边缘计算芯片，具备模块本地物理量自主运算能力。区别于传统仅采集原始电压、电阻、频率信号的采集设备，该设备可在终端模块内部完成原始数据换算、公式计算、参数修正、温度补偿等全套数据处理工序，直接输出、上传最终工程物理量数据，无需后台二次换算。大幅简化数据整编流程，减少人工计算误差，提升监测数据时效性、准确性，适配施工期及蓄水期高频次、高精度监测要求。

    4、远程自检与故障诊断功能

    系统具备完善的远程在线自检、智能诊断、故障报警功能，可实时远程检测各通道通断状态、仪器连接状态、信号强度、设备供电及运行工况。可自动识别通道故障、仪器断路、信号异常、数据漂移、设备离线等问题，同步生成故障诊断日志及预警信息，无需现场逐点排查。便于施工及运行期快速定位设备隐患、及时维护校准，保障监测系统长期稳定运行，满足新规范对自动化监测设备运维、数据可靠性管控的验收要求。

    5、设备质量验收评定要点（适配新规范）

    （1） 主控项目：设备通道独立、信号兼容正常，边缘计算功能有效，远程自检诊断系统运行正常，数据采集、换算、传输精准无误，100%符合设计及规范要求；

    （2） 一般项目：模块搭配合理、通道配置匹配工程测点布设，设备组网规范、运行稳定，无信号干扰、数据异常问题；

    （3） 资料配套：设备合格证、出厂检测报告、产品使用说明书、设备安装调试记录表、系统试运行记录表齐全，可作为自动化监测单元质量评定有效佐证资料。

（上述文字来源于AI看图摘要）
