圆管立柱不锈钢水位标尺设计安装图

来源:四川葛南仪器有限公司 | 作者:SCGN | 发布时间 :2025-11-02 | 137 次浏览: | 分享到:
圆管立柱不锈钢水位标尺制作加工步骤：
第一步，按用户提供图纸设计实物图例，采用一比一排版模式，每根样图与实物一致。
第二步，……。
圆管立柱不锈钢水位标尺安装：
首先，确保安装位置的地面平整且稳固，以避免因地面不平导致的测量误差。
接着，根据水标尺的设计规格，使用专业工具在地面上标记出圆管立柱的固定点位。固定点的位置需精确测量，以保证水标尺与水面保持垂直。
随后，将圆管立柱按照标记位置进行初步固定，并通过水平仪调整其垂直度，确保仪器能够准确反映水位变化。
最后，用高强度螺栓或混凝土对圆管立柱进行最终固定，确保其在各种环境条件下均能稳定工作。

圆管立柱不锈钢水位标尺制作加工步骤：

    第一步，按用户提供图纸设计实物图例，采用一比一排版模式，每根样图与实物一致。

    第二步，采用激光切割，直接将整根管子定位在机床，确保斜口角度无偏差，采用等离子焊接技术，确保焊缝密实，精细，光滑。

    第三步，周身粘膜覆盖。

    第四步，腐刻和打磨、清洗。

    第五步，烤漆。

    第六步，成品及包装。

    注：（技术标准详见：四川葛南水标尺加工工艺说明）

圆管立柱不锈钢水位标尺安装：

    首先，确保安装位置的地面平整且稳固，以避免因地面不平导致的测量误差。

    接着，根据水标尺的设计规格，使用专业工具在地面上标记出圆管立柱的固定点位。固定点的位置需精确测量，以保证水标尺与水面保持垂直。

    随后，将圆管立柱按照标记位置进行初步固定，并通过水平仪调整其垂直度，确保仪器能够准确反映水位变化。

    最后，用高强度螺栓或混凝土对圆管立柱进行最终固定，确保其在各种环境条件下均能稳定工作。

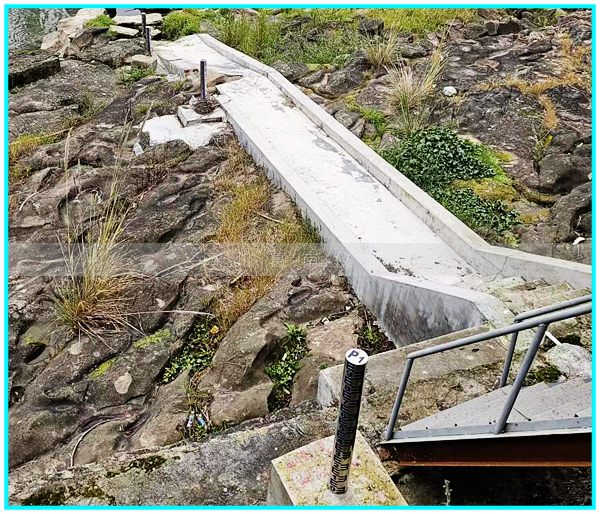

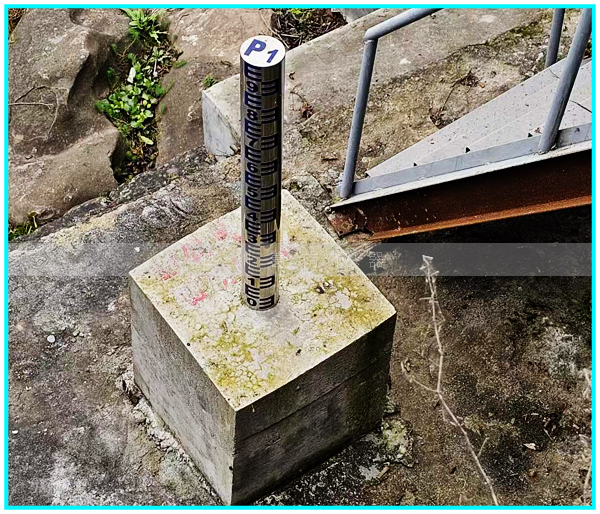

河道圆柱/立柱水标尺产品实物安装实例

  （1） 首先选择合适的安装位置，确保立柱水标尺能够准确反映河道水位变化。

  （2） 使用专业工具测量并标记安装点，保证立柱与水面保持垂直。

  （3） 固定立柱时需采用耐腐蚀材料，以应对长期水浸和环境侵蚀。

  （4） 调整立柱高度，使其刻度范围覆盖河道水位的常见变化区间。

  （5） 安装完成后进行校准，确保读数精准无误。
