沉降测斜管与沉降板安装实例参考

来源:四川葛南仪器有限公司 | 作者:SCGN | 发布时间 :2025-11-02 | 147 次浏览: | 分享到:
测斜管可兼做沉降管，管外配置沉降磁环(板)，沉降磁环(板)应与测斜管配套。
沉降板尺寸不小于40cmx40cm，厚度大于5mm。
测斜沉降管管径φ53mm、φ70mm。
磁环直径φ53mm、φ70mm。
具体安装方法参考……

    测斜管兼做沉降管安装方法：

    沉降板尺寸不小于40cmx40cm，厚度大于5mm。

    测斜沉降管管径φ53mm、φ70mm。

    磁环直径φ53mm、φ70mm。

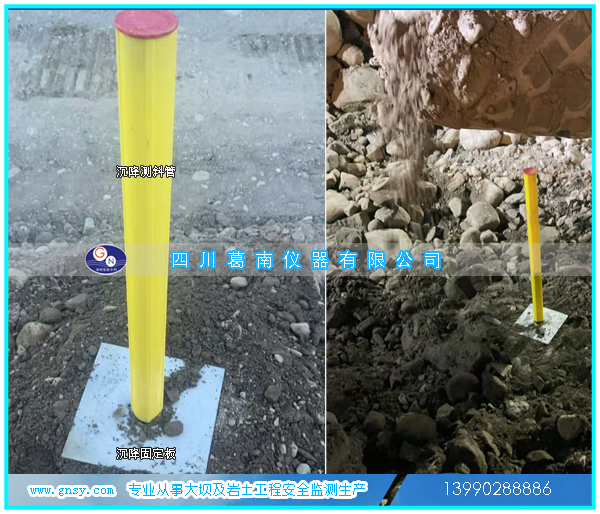

    测斜管兼沉降管，隧坝体填筑施工安装埋设。每隔2m～4m在主管上设一个沉降铁板及沉降磁环，沉降板（环）内径与主管外径匹配。

    填筑到安装位置后将沉降磁环（沉降板）放于主管外，安装位置地面要平整，然后进行人工回填，并回填密实。

    测管周边填土施工时，采取措施对测管进行保护。回填采用人工夯实或小型蛙式扣夯机碾压的方式，避免使用大型碾压设备，以免损坏测管和沉降磁环（沉降板）。

    坝基内埋设的沉降磁环需钻孔安装。

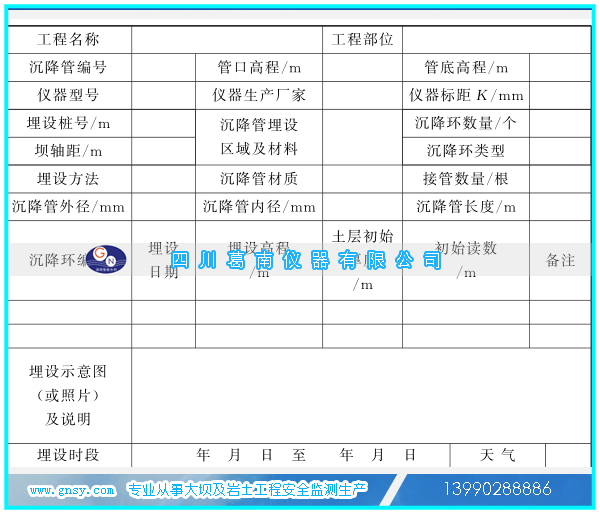

    每一个沉降环及板安装完后必须测量环的安装高程及观测管口高程，便于观测数据的分析。具体按说明书及设计图纸要求安装埋设。
