量水堰板设计安装示意图（2026）

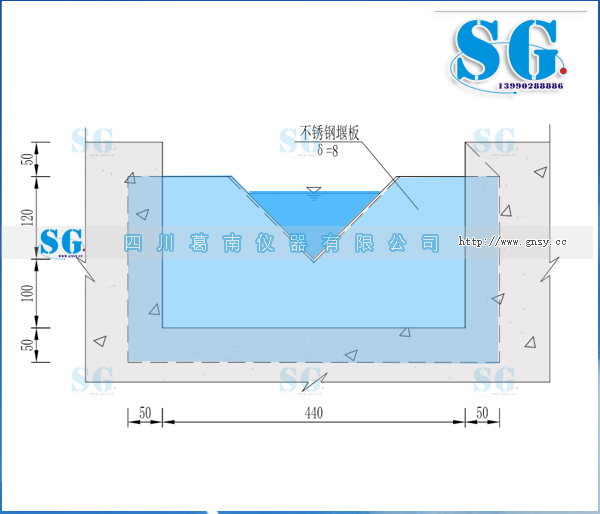

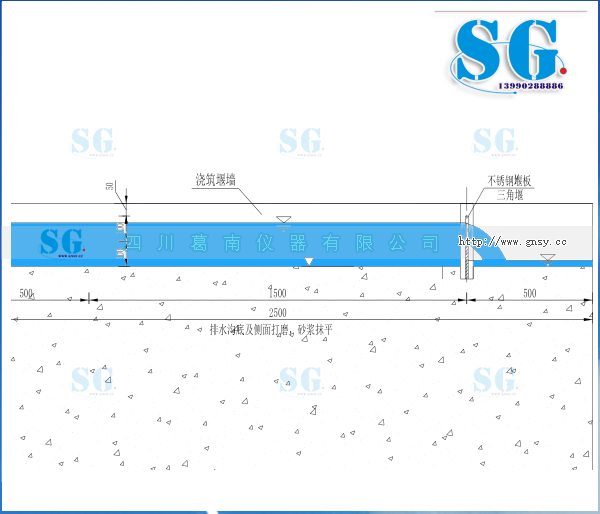

量水堰板设计图（参考）

量水堰板设计说明（参考）

1.图中单位：桩号、坐标、高程以m计，尺寸以mm计。

2.量水堰观测设施的安装埋设工作包括堰墙浇筑、堰槽的修整、量水堰板埋设、测量设备的安装和调试。

3.堰墙采用C25混凝土按平面布置图位置及尺寸浇筑，堰墙高度为1.27m，同时下游浇筑1m宽检修步道，长度7m，顶高程**m。

4.在量水堰设施的埋设和安装工作开始之前，量水堰板上游侧2m、下游侧0.5m范围内的排水沟底部和两侧均需用进行打磨平整，保证净空。

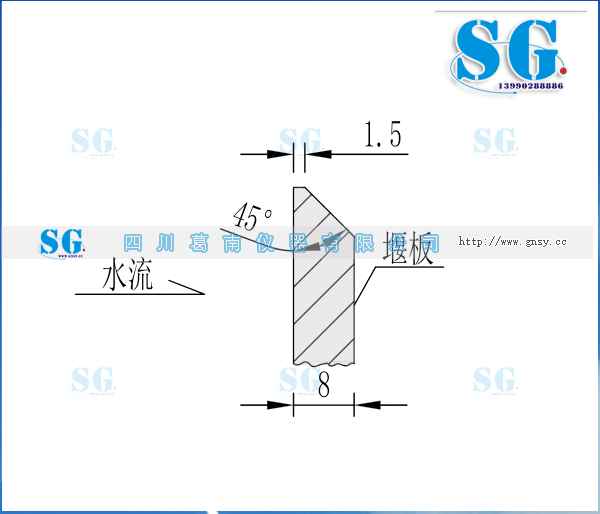

5.量水堰板采用厚度8mm的不锈钢板，按本图所确定的堰板安装大样尺寸进行加工，与水流方向垂直安装，其堰口下游边缘呈45°，堰顶应水平，两侧高差不得大于堰宽的1/500。

6.量水堰水位测量基台采用不锈钢角钢制做，规格250x50x5mm，长度为150mm，保证台面水平，采用不锈钢膨胀螺栓固定；另外在安装不锈钢尺时，尺身应保持铅直，其零点高程与堰口高程之差不得大于1mm。

7.量水堰计的安装应根据所采购的仪器的基本尺寸开挖坑槽，埋设连通管，修建仪器安装基座，并要求仪器能够测量从堰板顶部至堰槽顶部之间的水位变化值。量水堰计接长电缆按照就近原则采用穿电缆保护管暗敷设方式引至观测站。

8.量水堰板、钢钢尺及量水堰计安装完成后应进行现场试验，建立"水位~流量"关系曲线(公式)，并通过测量堰前水位以确定渗流量。

9.如出现量水堰超量程情况，后续可根据实际流量情况调整为其它型式的堰板，报监理批准后实施。

10.仪器埋设及观测其他未尽事宜，应按照《****安全监测仪器埋设及观测技术要求》和有关规程规范执行。

11.建筑物及排水沟布置、结构尺寸和其它设施，以相关专业设计图为准。

12.安全质量风险提示:本部位施工存在触电、机械伤害、有限空间窒息及有害气体中毒等安全风险，施工单位应严格按照设计文件、安全操作规程规范和《隧道施工安全九条规定》等相关要求，加强施工安全管理，保证隧洞良好通风条件，确保人员与设备安全。
