水库大坝地震监测仪器及相关技术（参考）

  水库强震监测系统

  水库强震监测系统是针对水库大坝开展强震动观测的专用成套系统，主要由加速度计、数据采集器、卫星授时模块、供电电源、避雷防护装置、数据通信传输等多类设备组成，各设备分工配合共同完成对水库工程区域地震动与结构反应的稳定监测。

监测中心配套的数据接收软件采用专用的强震动接收处理系统，依托该系统可以稳定完成强震观测数据的实时在线监控、多测点数据同步接收、原始数据分类存储、地震事件自动识别生成、异常地震情况警报等多项核心工作，为监测工作提供基础运行支撑。

配套的数据处理软件可支撑专业人员开展高效的人机交互处理工作，数据处理程序专门提供了带有波形局部放大、自由拉伸功能的ZOOM交互框，方便分析人员更加精准地观察细节化的地动波形特征，以此协助专业人员开展地动数据的深度分析，同时该软件还提供了完整的观测数据波形编辑、结果存储和纸质打印等基础功能。

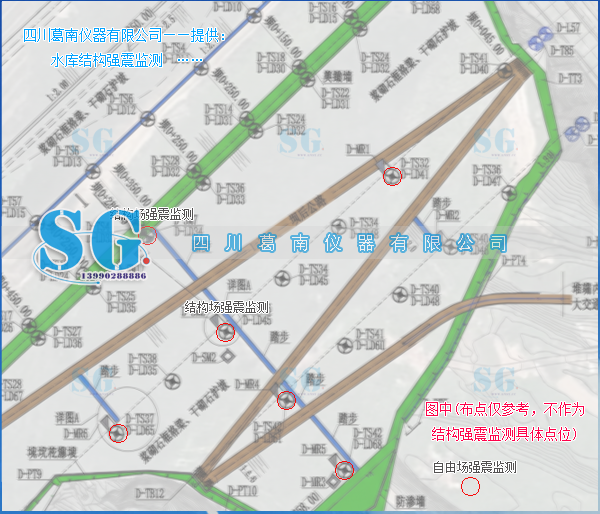

一般水库大坝结构测点布置遵循以下基本规则：

（1）面板坝、土石坝

  1）沿着大坝竖向布设结构反应测点，测点基本保持均匀布设，以此完整测定大坝在竖向上的地震反应变化特征。

  2）在大坝上部沿横向布设一条结构反应测点，以此完整测定大坝在横向上的地震反应变化特征。

  3）在大坝下游区域的完整基岩位置，布设自由场强震测点，用于获取天然地震动的原始输入信息。

  各测点的最终具体位置，须由负责项目的专业技术人员深入工程现场进行勘察比对后确定，确保测点布置符合监测设计的要求。

（2）拱坝

  针对拱坝这类坝型，拱坝结构强震动反应台阵的测点分别布置在拱冠梁、顶拱拱圈、两岸拱座等关键核心工程部位。每个测点布设的强震动加速度传感器，测量方向统一布设成水平径向、水平切向和竖向三个相互垂直的分量，保证可以完整捕捉该位置的三维震动信息。

（3）泄洪洞

  针对泄洪洞工程，泄洪洞结构反应台阵的测点布设在泄洪洞进口闸室的顶部机房内部。仅在该处布设一个测点，该测点配备的加速度传感器测量方向分别为顺水流方向、垂直水流方向以及铅直向三个方向。

（4） 地下厂房

  针对地下厂房工程，地下厂房结构反应台阵的测点布设在地下厂房进水口的塔顶机房内部。仅在进水塔塔顶布设1个测点，该测点配备的加速度传感器测量方向分别为顺水流向、垂直水流向以及铅直向三个方向。

4) 河谷自由场

河谷自由场测点的主要作用，是反映工程场地实际的地震动输入参数情况，该测点一般布设在工程区域附近的山顶开阔位置。
