振弦式渗压计
振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。 振弦式渗压计具有参数识别功能。
SWP-1.8型振弦式渗压计标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×120mm。-
￥0.00￥0.00
- 传感器型号：
- SWP-1.8
-
振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。 振弦式渗压计具有参数识别功能。
SWP-1.8型振弦式渗压计标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×120mm。
1）搜索关键词
渗压计、振弦式渗压计、钢弦式渗压计、测压管渗压计、智能识别渗压计、水库坝基渗压计、SWP型振弦式渗压计、VWP型振弦式渗压计……
2）产品用途
振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用，渗压计为全不锈钢结构，24×120mm的灵巧体积，可方便放置在需要测量的狭小部位。振弦式渗压计具有参数识别功能。
3）产品实物图片
a）SWP-1.8型振弦式渗压计
b）SWP-3.5型振弦式渗压计
c）SWP-7型振弦式渗压计
4）结构及工作原理

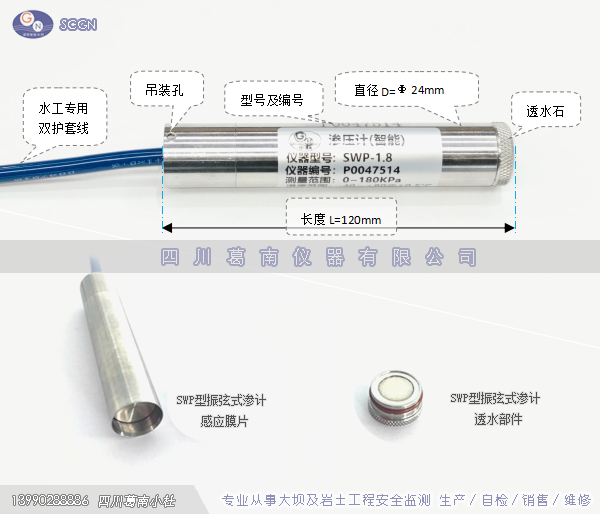

a）产品结构：振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
b）工作原理：当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。
5）产品规格及技术参数
规格型号 | SWP-1.8 | SWP-3.5 | SWP-7 | SWP-10 | SWP-20 | SWP-30 | |
尺寸参数 | 外径，D（mm） | 24 | 24 | 24 | 24 | 24 | 24 |
长度，L（mm） | 120 | 120 | 120 | 120 | 120 | 120 | |
性能参数 | 测量范围，KPa | 0~180 | 0~350 | 0~700 | 0~1000 | 0~2000 | 0~3000 |
分辨率/最小读数 | ≤0.025%F.S | ||||||
拟合/端基精度 | ≈0.1%F.S/0.5%F.S | ||||||
测温范围 | -40~+80℃ | ||||||
灵敏度 | ±0.1℃ | ||||||
测温精度 | ±0.5℃ | ||||||
修正系数 b | ≈0.10 KPa/℃ | ||||||
超量程范围 | 测量上限1.5倍 | ||||||
耐水压 | 测量范围 1.5 倍 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
仪器材料 | 316L不锈钢 | ||||||
透水石 | 50μm不锈钢 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
频率模数转换 | F=HZ2×10-3 （频率HZ，模数F） | ||||||
例：SWP-1.8型振弦式渗压计标准测量范围0~180kpa（即水位0~18m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×120mm。
6）传感器计算公式
a）P10025系列 水压力计算公式：Pm = k×(F - F₀) + b×(T - T₀) + (Q₀ -Q)
b）P25000系列 水压力计算公式：Pm = k×(F₀ - F) + b×(T - T₀) + (Q₀ -Q)
7）产品使用方法

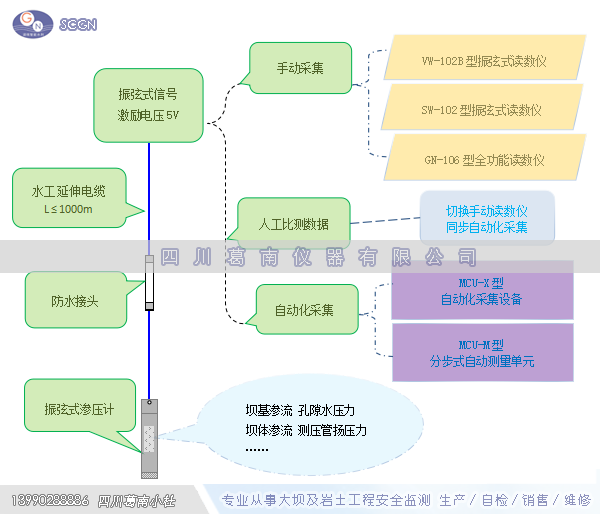

a）传感器采集示意
b）传感器延伸电缆线
c）五芯水工屏蔽电缆线 2×2×0.35+1×0.35
d）四芯水工屏蔽电缆线 4×0.35+1×0.30
e）五芯水工屏蔽电缆线 4×0.30+1×0.3+通气中空管
f）水工电缆线延伸防水管
8）同类相关产品
9）产品安装所需设备及传感器参考
传感器 | 人工测读 | 水工电缆线 | 集线箱 | 人工比测 | 自动化采集设备 |
VWP型渗压计 | SW-102型振弦式读数仪 | 水工观测电缆 | VW-201型手动集线箱 | DGK型电测水位计 | MCU-X型自动测量单元 |
SWP型扬压力计 | GN-106型全功能读数仪 | 双护套水工观测电缆 | 手动/自动切换集线箱 | 人工比测集线箱 | MCU-M型分步式自动测量单元 |
SWP型孔隙水压力计 | SW-102B型便携式振弦式读数仪 | …… | …… | …… | …… |
上述产品仅供参考…… | |||||
