振弦式扬压力计
振弦式扬压力计适用于长期布设在水工建筑物或岩土边坡的测压管内，测量测压管内扬压力的变化量，并可同步测量埋设点的温度。振弦式渗压计具有参数识别功能。
SWPD-3.5型振弦式渗压计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×130mm。-
￥0.00￥0.00
-
振弦式扬压力计适用于长期布设在水工建筑物或岩土边坡的测压管内，测量测压管内扬压力的变化量，并可同步测量埋设点的温度。振弦式渗压计具有参数识别功能。
SWPD-3.5型振弦式渗压计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×130mm。
1）搜索关键词
振弦式扬压力计、扬压力计、测压管扬压力计……
2）产品用途
振弦式扬压力计适用于长期布设在水工建筑物或岩土边坡的测压管内，测量测压管内扬压力的变化量，并可同步测量埋设点的温度。
振弦式扬压力计为全不锈钢结构，24×130mm的灵巧体积，可方便的放置在1英寸以上的测压管内。振弦式扬压力计具有参数识别功能。

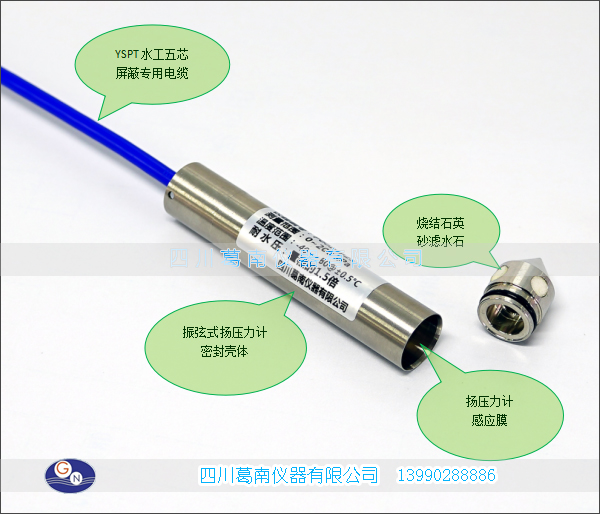

3）产品实物图片
4）结构及工作原理……

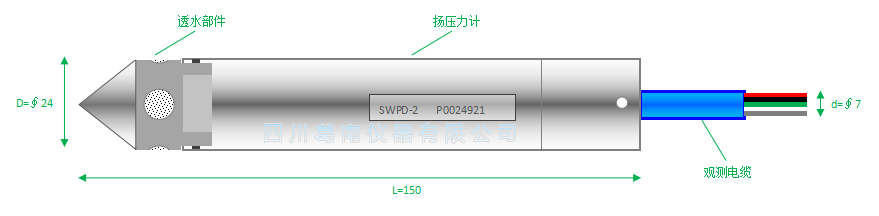

产品结构：振弦式扬压力计由透水环、感应膜、密封壳体，观测电缆、振弦及激振电磁圈等组成。
工作原理：当被测水压荷载作用在扬压力计上，将引起弹性膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。振弦式扬压力计采用外壳接地及电缆双绞线屏蔽，有效地提高了扬压力计抗干扰和防雷击的能力。
5）产品规格及技术参数……
规格型号 | SWPD-0.35 | SWPD-0.7 | SWPD-1.2 | ||||
尺寸参数 | 外径，D（mm） | 24 | 24 | 24 | |||
长度，L（mm） | 130 | 130 | 130 | ||||
性能参数 | 测量范围，KPa | 0~350 | 0~700 | 0~1200 | |||
分辨率/最小读数 | ≤0.025%F.S | ||||||
拟合/端基精度 | ≈0.1%F.S/0.5%F.S | ||||||
测温范围 | -40~+80℃ | ||||||
灵敏度 | ±0.1℃ | ||||||
测温精度 | ±0.5℃ | ||||||
修正系数 b | ≈0.10 KPa/℃ | ||||||
超量程范围 | 测量上限1.5倍 | ||||||
耐水压 | 测量范围 1.5 倍 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
仪器材料 | 316L不锈钢 | ||||||
透水石 | 50μm不锈钢 | ||||||
绝缘电阻 | ≥50 MΩ | ||||||
频率模数转换 | F=HZ2×10-3 （频率HZ，模数F） | ||||||
例：SWPD-0.35型振弦式扬压力计标准测量范围0~350kpa（即水位0~35m）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.5倍。全不锈钢结构，尺寸Φ24×130mm。
6）传感器计算公式 ……
a）P10025系列 扬压力计算公式：Pm = k×(F - F₀) + b×(T - T₀) + (Q₀ -Q)
b）P25000系列 扬压力计算公式：Pm = k×(F₀ - F) + b×(T - T₀) + (Q₀ -Q)
7）产品使用方法……

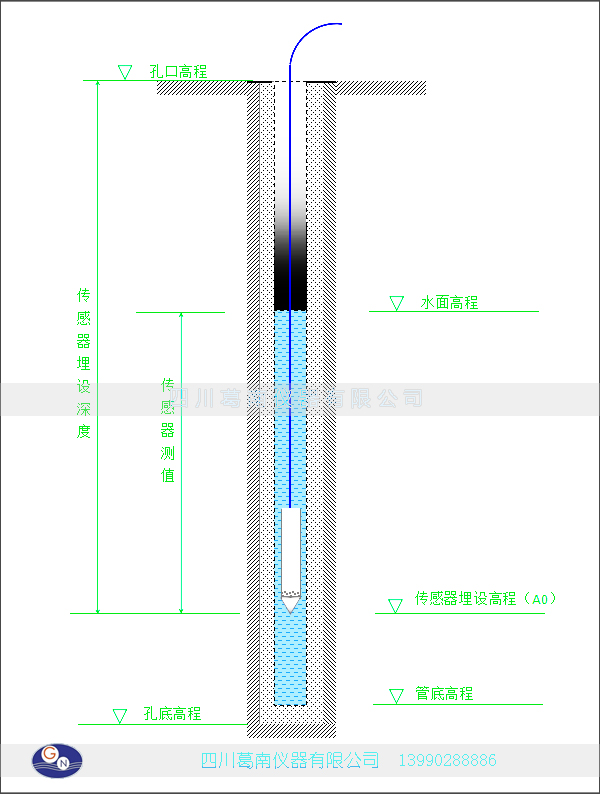

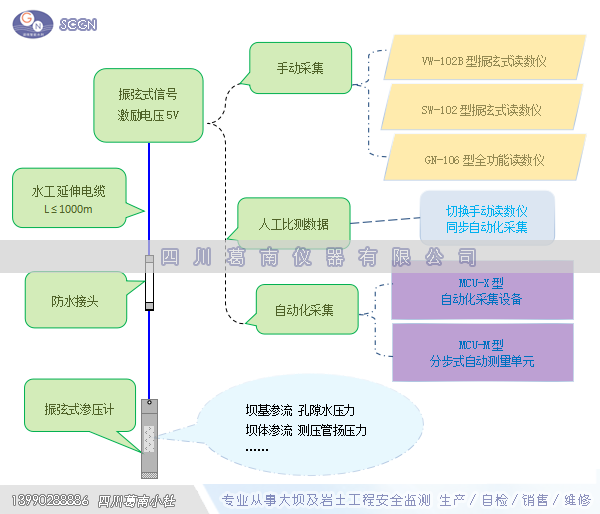

a）传感器采集示意
b）传感器延伸电缆线

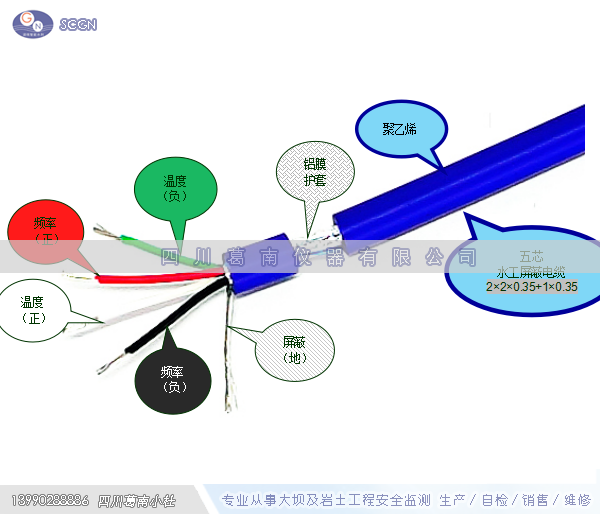

c）五芯水工屏蔽电缆线 2×2×0.35+1×0.35

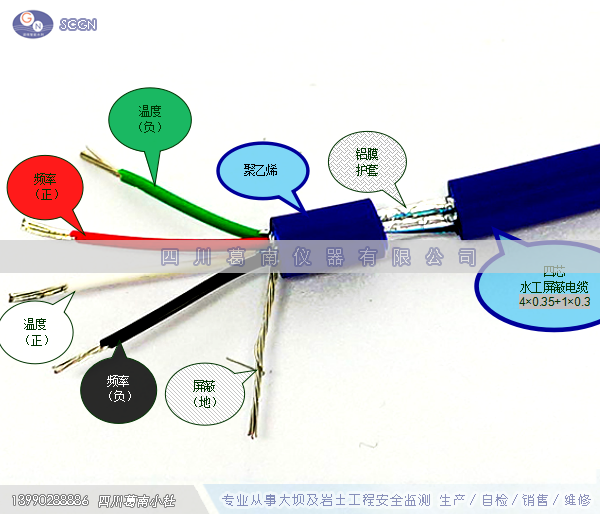

d）四芯水工屏蔽电缆线 4×0.35+1×0.30
e）五芯水工屏蔽电缆线 4×0.30+1×0.3+通气中空管
f）水工电缆线延伸防水管
8）同类相关产品
9）产品安装所需设备及传感器参考
传感器 | 人工测读 | 水工电缆线 | 集线箱 | 人工比测 | 自动化采集设备 |
VWPD型扬压力计 | SW-102型振弦式读数仪 | 水工观测电缆 | VW-201型手动集线箱 | DGK型电测水位计 | MCU-X型自动测量单元 |
SWPD型扬压力计 | GN-106型全功能读数仪 | 双护套水工观测电缆 | 手动/自动切换集线箱 | 人工比测集线箱 | MCU-M型分步式自动测量单元 |
SW-102B型便携式振弦式读数仪 | …… | …… | …… | …… | |
上述产品仅供参考…… | |||||
