  水利电磁流量主要用于各类输水、供水、农田灌溉用水、地下水井等管道中水流体瞬间流量自动测量仪器；

  水利电磁流量计工作原理“流速——面积法”，连续测量管道中水流体流量的一种流量自动测量仪表；

  测量并显示出瞬时流量流速累积流量等数据；

  特别适用于市政雨水、废水、污水的排放、工业计量和农田灌溉用水管道等计量场所的需要。

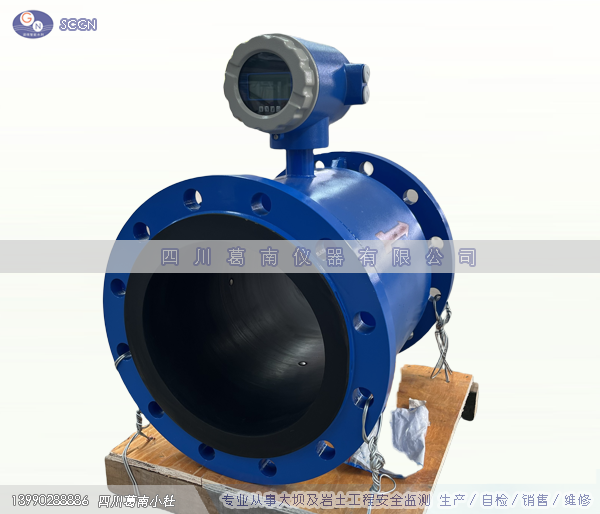

3）产品实物图片

4）结构及工作原理

  （A）产品结构：

  水利电磁流量计由磁路系统、测量导管、电极、外壳、衬里和转换器、显示终端等部分组成。

  （B）工作原理：

  通过测量导电液体在磁场中运动产生的感应电势来推算流量。

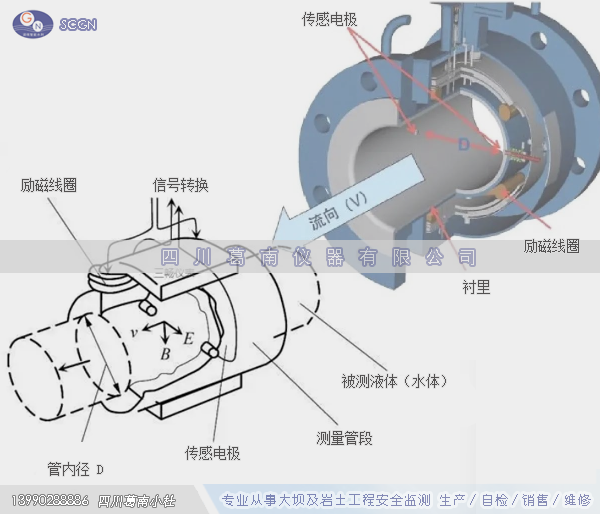

  基于法拉第电磁感应定律，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。

  导电介质流经时产生感应电压，由管道内电极检测并转换为流量信号。

  测量管道采用非导电内衬实现电磁隔离，确保数据准确性。

5）产品规格及技术参数

（1）规格参数

  （A）芯片：使用24 位数字芯片，芯片处理能力强，抗干扰好。

  （B）励磁方式：励磁方式采用三值波励磁，零点更稳定。

  （C）供电方式：可以使用双电源，电源 AC80-265V 和 DC18-30V ；

  （D）数据传输变送器：支持脉冲，频率，4-20MA，RS485，MODBUS，HART等协议；

  （E）累计流量显示位数：累积位数多可以存储更多数据量，累积位为 10 位；

  （F）屏幕变送器：使用护眼绿 OLED 液晶显示（128*64点阵）， 可以在零下 40℃依然保持清晰显示，高温可耐 65℃；

  （G）扩展功能：掉电记录查询，停电后可以查询仪表记录；日记录，月记录查询（可定制）；

  （H）传感器防水等级：IP65、IP68，防护等级高，可防水防潮(可定制）

  （I）测量介质：导电液体

  （J）管道口径：DN3-DN3000

  （K）衬里材质：聚氯丁橡胶/PTFE/F46/聚氨酯橡胶/PFA/陶瓷/硅氟

  （L）电极材质：316L/钛/钽/碳化钨/哈氏合金B/哈氏合金C/铂铱合金

  （M）精度等级：±0.5%

  （N）压力等级：0.6-42mpa

  （O）流速范围：0.3~15m/s

  （P）重复性：0.15%

  （Q）显示功能：瞬时流量，累计流量，报警显示（励磁开路报警，空管报警，流量超限报警），压力显示（定制），温度显示（定制）

（2）设备选型表

 6）传感器计算公式

当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

  法拉第电磁感应定律为：E=B*D*V

                                                        QV=K*E （m3/h）

  流量的体积流量为： Q=（π/4）*D*V

                          常用公式：E=K*B*V*D

                                         E—感应电动势

                                         K—仪表常数

                                         B—磁感应强度

                                         V—测量管截面内的平均流速

                                         D—测量管内径（直径）

7）产品使用方法

  （A）‌安装位置选择‌：

  避免安装在管道的高点，以防止气泡或沉积物影响测量。

  确保管道始终充满介质，避免空管运行。

  远离强电磁干扰源（如变频器、大型电机）。

  （B）‌管道要求‌：

  正常前10D后5D，如果实在满足不了，最低前5D后3D（D为管道直径），以保证流场稳定。

  管道内径应与流量计标称直径一致，避免缩径或扩径（做缩径处理也可以，只是不能跨度太大，不能扩径）。

  （C）‌安装方向‌：

  水平安装时电极轴应处于水平方向，防止气泡聚集在电极上。

  垂直安装时介质应自下而上流动，确保满管状态。

    水平安装‌：

    电极轴线必须‌水平‌，防止气泡聚集在电极上造成信号中断避免安装在管道‌最高点‌或‌末端排空处‌，以防不满管 ‌

 ‌   垂直安装‌：

    推荐‌流体自下而上流动‌，确保管道始终充满液体，减少气泡和沉淀影响特别适用于含固体颗粒的浆液介质，避免沉积‌倾斜安装‌：允许，但需保证电极轴线水平，且管道满管

  （D）‌接地要求‌：

  必须单独设置接地环或接地电极，接地电阻应小于10Ω。

  对于非导电管道，需使用接地法兰或接地环。

  （E）‌电气连接‌：

  信号电缆应使用屏蔽双绞线，并与动力电缆分开敷设。

  严格按照接线图连接，避免电源线与信号线接反。

  （F）‌调试与验证‌：

  安装后需进行零点校准，确保介质静止时输出为4mA（或0流量信号）。

  通水测试时检查各参数显示是否正常，有无异常波动。

  （G）‌高危注意事项‌：

  严禁带电安装或拆卸传感器！

  焊接管道时需拆除流量计，防止高温损坏衬里。

  腐蚀性介质安装后需立即冲洗管路。
