1）搜索关键词

    水位计、 电测水位计水位计、DGK型电测水位计、平尺水位计、钢尺水位计

    2）产品用途

    电测水位计（平尺水位计/钢尺水位计）主要用于测量井、钻孔洞及坝体测压管浸润线的水位，也可用于岩土工程、基坑、河、海、湖泊等水位观测，特别是用于水利工程地下水位或土石坝等测压管内的浸润线的人工观测。

    电测水位计的水位探头和塑胶测尺相连，测尺固定在卷筒上，探头的两电极之间有一个绝缘间隙，当探头和水接触时形成短路，电路接通音响峰鸣器和指示灯，即可在顶部测尺上读取水位深度。

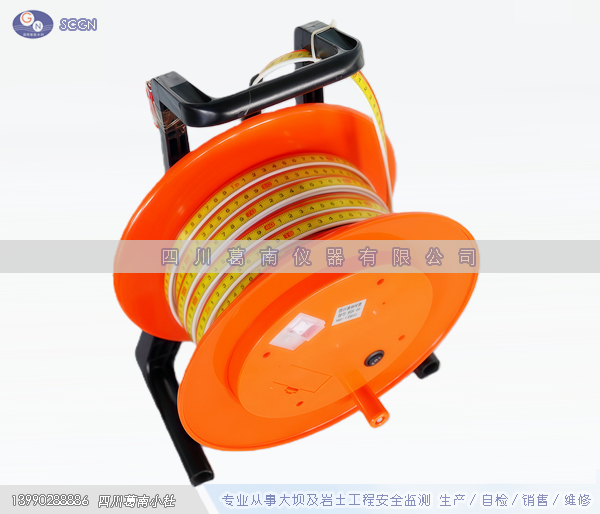

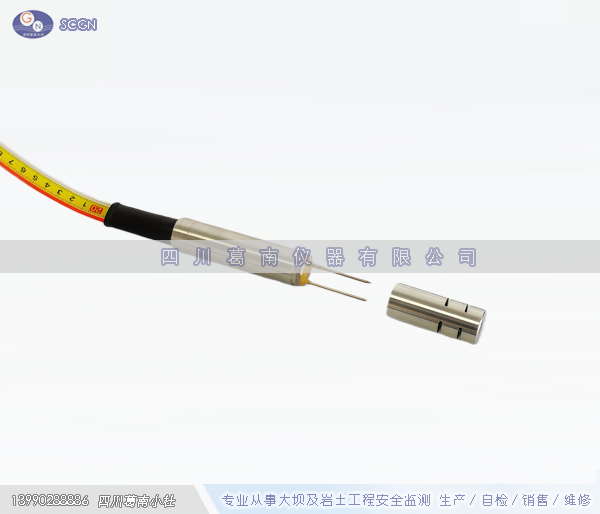

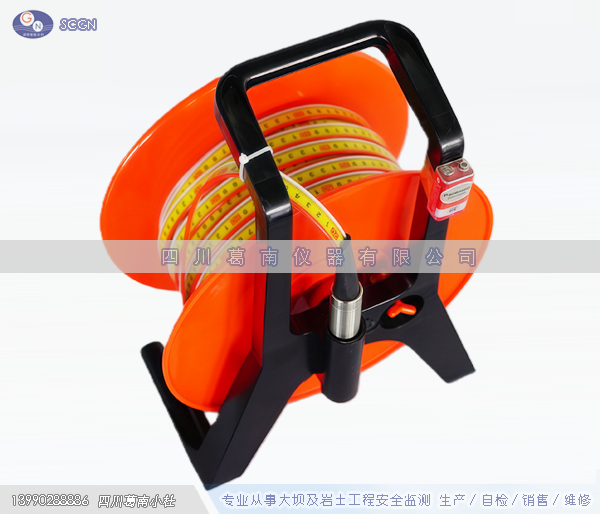

    3）产品实物图片

    4）结构及工作原理

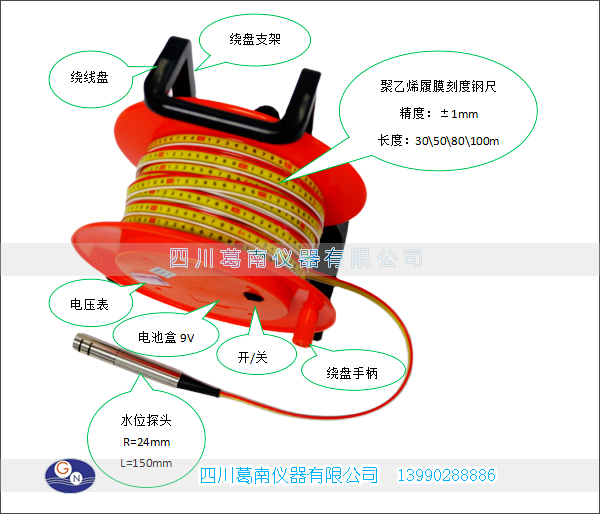

    a）产品结构：DGK型电测水位计由测头、电缆及聚乙烯覆膜的钢尺、讯响器及绕线盘等组成。

    b）工作原理：平尺水位计的水位探头和塑胶测尺相连，测尺固定在卷筒上，探头的两电极之间有一个绝缘间隙，当探头和水接触时形成短路，电路接通音响峰鸣器和指示灯，即可在顶部测尺上读取水位深度。

    5）产品规格及技术参数

    a）测尺长度：30m，50m，100m，150m。

    b）测量深度：30m，50m，100m，150m。

    c）最小读数：1mm。

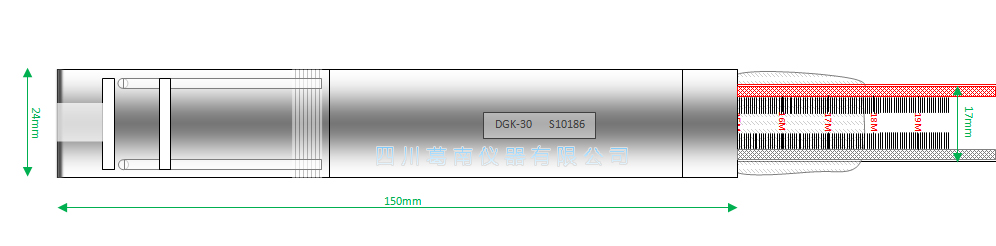

    d）测值直径：25mm。

    e）测量精度：±1~±5mm。

    f）测尺材料：聚乙烯覆膜铜丝测尺/聚乙烯履膜钢丝测尺。

    g) 其它：可按用户要求特殊制作200米、250米、300米测尺。

    6）传感器计算公式

    a）测压管水位= 测压管孔底高程 — 水位探头（探头接触水面刻度）

    7）产品使用方法

    a）使用前应检查电池是否充足，将测试按钮按向-电压，电压表指针应指在 8～10V 的红线内，如果在 6V 绿线以下应更换电池(碱性电池 9V)。

    b）将测试按钮按向-水位，松开制动器，从探头固定筒中拿出探头。

    c）测量时一手拿测尺，另一手握住卷筒上的手柄，控制探头及测尺缓慢放下，过快的速度会导致探头与测井(钻孔)底或壁的突出物发生碰撞损坏。当探头接近水面时，应放慢下降速度，当探头接触水面时，水导通使水位计发出声光指示，此时应上下调节测尺，使水位计找到刚好发出声光的水面位置，读取测尺即为当前的水位。

    8）同类相关产品

     钢尺水位计、电测水位计、投入式水位计

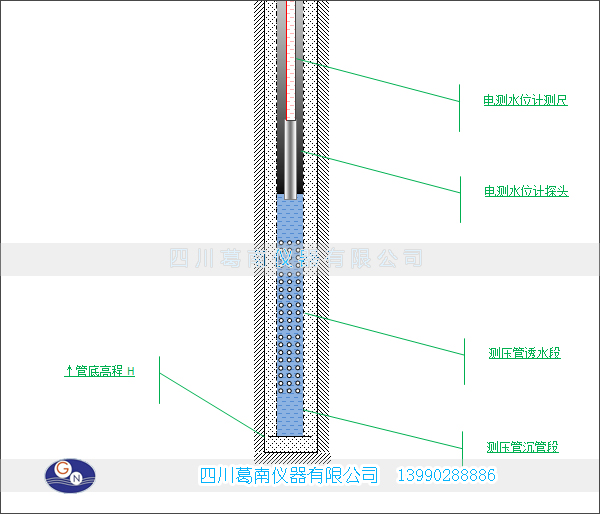

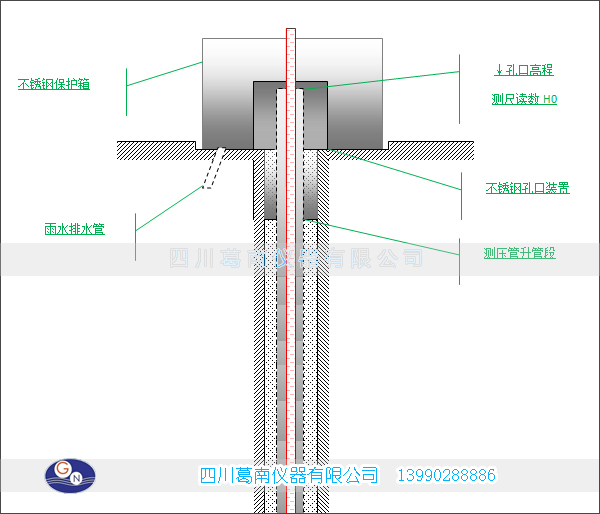

    9）产品安装参考
