1）搜索关键词

振弦式位错计、位错计、错缝计。

2）产品用途

振弦式位错计适用于长期布设在混凝土结构物或其它材料结构物内及表面，测量结构物伸缩缝或周边缝的开合度(位移)，同步测量埋设点的温度值。

振弦式位错计的传感器采用的是振弦式位移计，由其加装配套附件而组成，振弦式位错计具有智能识别功能。

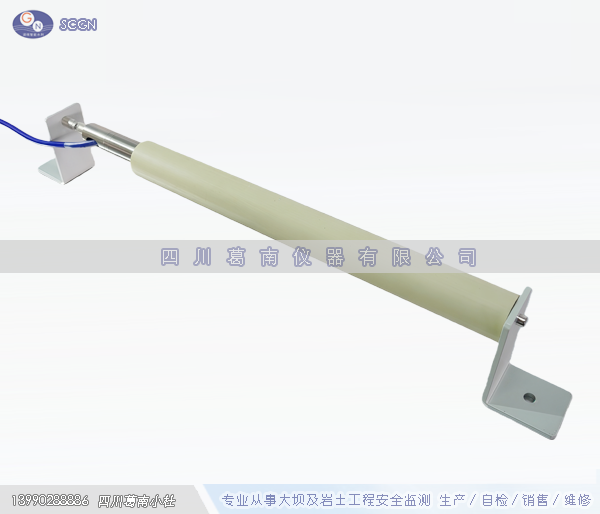

3）产品实物图片

4）结构及工作原理

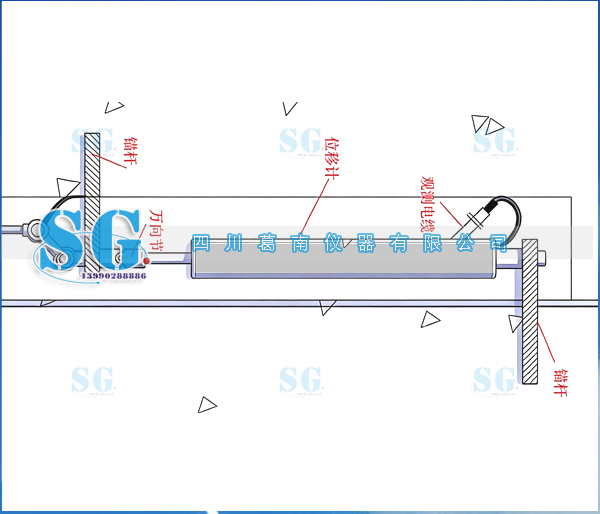

  产品结构：振弦式位错计由测杆、护管、后端座，观测电缆、测温元件、振弦及激振电磁线圈等组成。

  工作原理：当被测结构物发生位移时将会带动位错计的测杆伸缩，经万向节传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量，同时可同步测出埋设点的温度值。

5）产品规格及技术参数

6）传感器计算公式

    （1）当外界温度恒定位错计受到轴向位移时，其位移量 L 与输出的频率模数△F 具有如下线性关系：

       L = k×△F

       △F = F - F0

      式中：L—位错计的测量值，单位为 mm；

               k—位错计的测量灵敏度，单位为 mm/F；

              △F—位错计实时测量值相对于基准值的变化量，单位为 F；

               F—位错计的实时测量值，单位为 F；

             F0—位错计的基准值，单位为 F。

     （2）当位错计不受外力作用时(仪器两端标距不变)，而温度增加△T 时，位错计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。

      实验可知△F´与△T 具有如下线性关系：

               L´= k×△F´+ b×△T = 0

         K×△F´= -b×△T

              △T = T - T0

    式中：b—位错计的温度修正系数，单位为 mm/℃；

           △T—温度实时测量值相对于基准值的变化量，单位为℃；

             T—温度的实时测量值，单位为℃；

          T0 —温度的基准值，单位为℃。

    （3）安装在混凝土结构物内或表面上的位错计，受到的是位移和温度的双重作用，因此位错计的一般计算公式为：

      Lm= k×△F + b×△T = k×(F - F0)＋b×(T - T0)

     式中：Lm—被测结构物的位移量，单位为 mm。

     注：SWDL型振弦式位错计具有温度自动补偿功能，温度修正系数小于最小读数，实际使用中不需要温度修正，计算可用公式 a。

7）产品使用方法

    安装在岩体和混凝土结构物内部或表面，测量其裂缝错动的位错计称为位错计。位错计的安装通常都设置在被测结构物的表层内部，以便于安装与保护。

    位错计的安装需要在被测结构物上凿安装槽，造安装槽的方法有些不同，在已建结构物采用凿坑法，在建结构物采用预埋模盒法。位错计安装槽的尺寸视所选位错计的规格不同而构筑，测量范围大的仪器安装槽的尺寸要大。下面就位错计的安装方法进行简单介绍。

    （1）组装位错计

    位错计安装前应检查仪器工作是否正常，确认正常后方能安装。同时检查其各种配件是否齐全、完好，确认后将位错计、万向节、安装角铁架按正确位置和次序装配在一起。各部件连接处的螺纹要带胶拧紧，万向节要能活动自如。

    （2）安装位错计

    位错计的安装位置和方向确定后，在安装位置构筑安装基床,或者对被测结构物表面进行必要的清理和整平。

    （A）位错计表面安装

     将组装好的位错计摆放在被测结构物表面的安装位置，将L型角铁架沿测缝边缘摆放(角铁架不要越过测缝)。

     利用L型角铁架2个底孔做好打孔记号，然后移开L型角铁架打孔，安装膨胀螺栓后再将L型角铁架固定。

     将 Z 型角铁架放在测缝的另一边，位错计沿测缝平行摆放，拉动位错计的测杆移动到设定位置，利用 Z 型角铁架 2个底孔做好打孔记号， 位错计表面安装示意图移开Z型角铁架在记号处打孔，安装膨胀螺栓将Z型角铁架固定。敷设观测电缆并保护，既完成位错计的安装。

    （B）位错计凿安装槽(Z 型角架)

     在已建被测结构物位错计安装位置沿测缝平行方向跨缝凿安装槽。

     膨胀螺栓打孔间距：利用组装完成的位错计，将位错计测杆拉出初始值位置(按设计要求)，测量两个角铁架安装孔的间距，按测量的间距在安装槽底面打孔，安装膨胀螺栓。

     安装槽的尺寸与所选用的位错计型号有关，量程越大安装槽的长度长，宽度和深度与位错计型号无关。膨胀螺栓的间距位错计凿安装槽(不等边角铁架)确定后，加上留有足够的安装操作空间，即为安装槽的长度。安装槽宽度≥170mm，深度以位错计不露出表面(便于保护)，又留有上下错动的空间为准。

    安装槽准备好，将组装好的位错计摆放在安装槽内，两个角铁架分别固定在位错计两边的安装槽的底面，注意位错计要留出拉、压测量范围。

    用盖板盖住安装槽保护位错计，即完成安装，电缆引长敷设严格保护。

    （C）位错计凿安装槽(异形角架)

    将组装好的位错计放入安装槽内，两个异形角架分别搭在安装槽的两边平台上，保持位错计平行测缝。确定好异形角架1的膨胀螺栓打孔位置，移开异形角架1，打孔安装膨胀螺栓，然后将异形角架1用膨胀螺栓固定住。

     拉动异形角架 2 延测缝平行移动，移动的距离为位错计要留出的压测量范围(按设计要求),确定好异形角架 2 的膨胀螺栓打孔位置，移开异形角架 2，打孔安装膨胀螺栓，将异形角架 2 用膨胀螺栓固定。用盖板盖住安装槽保护位错计，即完成安装，电缆引长敷设严格保护。

（D）位错计模板法安装埋设

    在建坝的施工当中安装埋设位错计适用此方法。安装埋设步骤简述如下：

    根据组装完成的错位计，确定埋设模板盒的尺寸制做模板盒，制做时应考虑位错计滑动测杆的初始值位置，并留有足够的安装操作空间。

    根据确定好的模板盒尺寸制做模板盒，并在2个预埋螺栓的安装位置钻孔，将先浇筑的预埋螺栓安装在模板盒上。

    在埋设位置将模板盒固定在浇筑大模板上，浇筑混凝土构件块将模板盒包裹在混凝土中。当浇筑混凝土凝固大模板拆除后，将另一预埋螺栓安装在模板盒上，等下一混凝土构件块浇筑完成凝固后，拆除模板盒，清理干净槽内杂物。此时，混凝土构件留出一个错位计安装槽，槽内留有两个跨浇筑缝的便于安装位错计的预埋螺栓 (如4.3.2.4图所示)。

    将组装好的位错计的两个不等边角铁，分别装在槽内测缝两边的预埋螺栓上拧紧螺母固定。

     由于做模板盒时两侧的预埋螺栓孔已事先确定了位错计的初始位移值，故安装完成后就保证了错位计的初始状态。如位错计安装高程以上还要浇筑混凝土，用盖板盖住安装槽。

    （E）位错计鱼眼轴承安装

     鱼眼轴承连接位错计适用于墙角的安装环境中使用，优点：安装灵活，简单方便。缺点：鱼眼轴承抗冲击能力不如角铁架，容易被破坏。为提高防护能力，需加装防护罩，安装较繁琐。

（3）设定初始读数值

方法 1：将位错计推进护管内直到推不动为止，在护管端口处位错计测杆外圆上画记号，然后拉动位错计测杆，使记号与护管端面的距离达到需要留出的压缩量程。

方法 2：将读数仪连接位错计，将位错计推进护筒内直到推不动为止，读取位错计零位读数，根据计算公式确定压缩量程，然后拉动位错计使其读数达到设定值。

（4）选取基准值

位错计的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。

在外荷载变动不大选取相同时间、稳定气温的 3 次相近的读数，经平均后做为基准值，位错计安装在混凝土中应选取水化热过后的测值。基准值选定后应做好记录，作为计算的基准值。

为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤ 0.5％F.S)，则证明基准值取值正确。

位错计的测量值出现偏差时，可用以上方法重新校准基准值。
