1）搜索关键词

    水闸雷达水位计、渠道水位计、雷达水位计、水库雷达水位计、库水位计

2）产品用途

    水闸雷达水位计适用于长期测量水闸、河流、渠道、隧洞等水位，是监测水位变化的有效监测设备。

    产品具有自动功率调整，增益控制，温度补偿，采有先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。

    水闸雷达水位计为全不锈钢调频雷达水位计适用于水闸、引水渠、隧洞、放水洞等水流监测断面小，设备体积小巧，精度高，低功耗。

    可直接接入我公司全系列多功能MCU，全功能SW-106型读数仪。

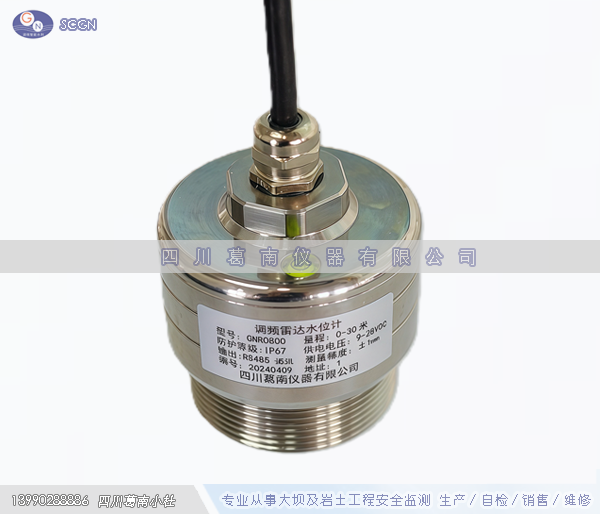

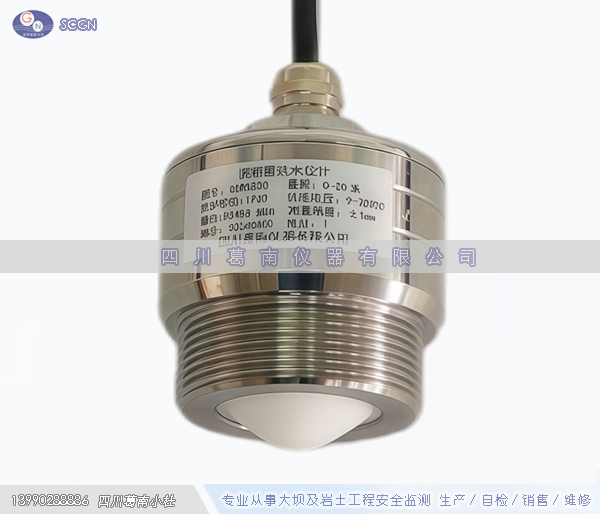

3）产品实物图片

4）结构及工作原理

    产品最大量可以达到 65m, 盲区在 10cm。由于它工作频率更高，带宽更大，测量精度更高。

    产品提供支架的固定方式，无需现场布线使得安装便捷简易。

    毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

    5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度。

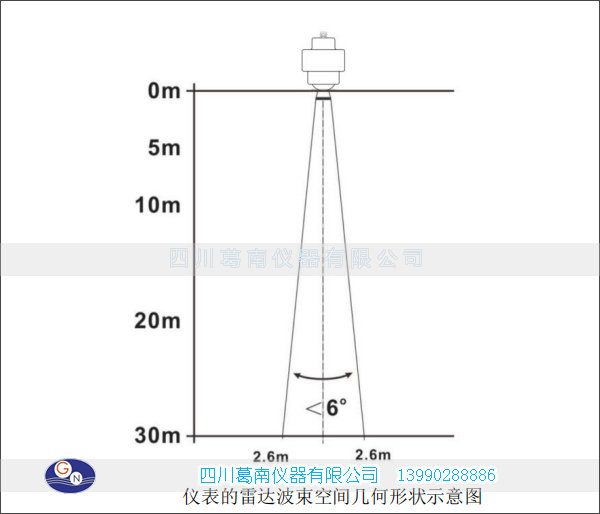

    最窄 6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。

    一体化透镜设计，体积精巧。

    低功耗运行，寿命长。

    支持手机蓝牙调试，方便现场人员维护工作（后期版本支持）

5）产品规格及技术参数

     测量范围：0.1~30m

     测量精度：±1mm

     波束角：6°

     供电范围：DC 9~28V

     外壳材料：不锈钢/PP

     天线类型：透镜天线

     通讯方式：RS485

     工作温度：-40~80℃

     防护等级：IP68

     安装方式：支架/螺纹

 6）传感器计算公式（信号传输）

    （1）直接读取数据。

      ModbusRTU通信协议，每一个完整的数据帧包含：地址域、功能码、数据和校验。

      其中校验为数据帧的CRC16 校验数据，低字节在前，高字节在后。

      默认地址为 1。

     （2）通信协议地址存放。

7）产品使用方法

8）同类相关产品

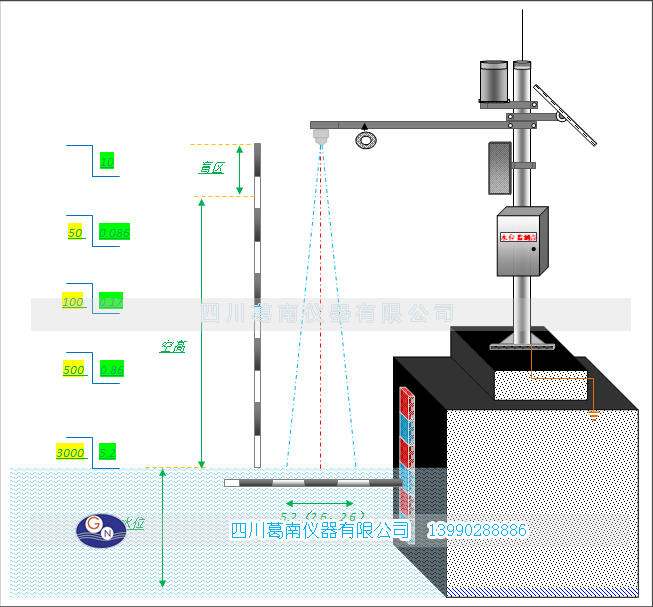

9）相关产品安装参考
