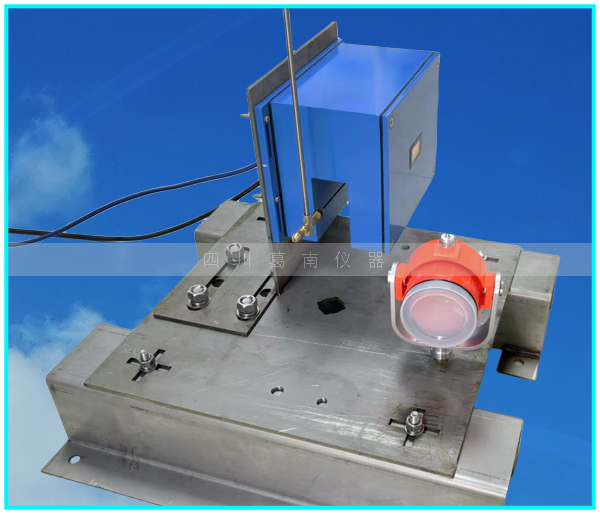

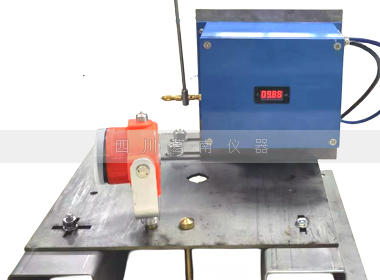

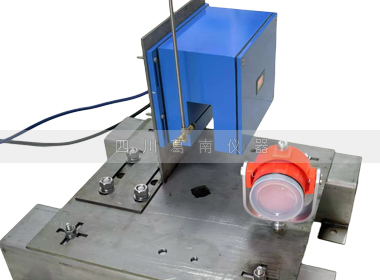

CCD式竖直传高仪（0~50mm）
CCD式竖直传高仪采用光电式测量，用于垂直位移形变的监测，系统通过测量安装仪器的部位与铟钢棒之间的相对位移，反应待测部位与棒体两端点的垂直位移变化。其原理是运用高层传递的方法，将高层从一个水平面传递到另一个水平面上，它是联系坝顶和基础、局部和整体的一个纽带。
-
￥0.00￥0.00
-
CCD式竖直传高仪采用光电式测量，用于垂直位移形变的监测，系统通过测量安装仪器的部位与铟钢棒之间的相对位移，反应待测部位与棒体两端点的垂直位移变化。其原理是运用高层传递的方法，将高层从一个水平面传递到另一个水平面上，它是联系坝顶和基础、局部和整体的一个纽带。
搜索关键词：
CCD式竖直传高仪、竖直传高仪
产品用途：
CCD式竖直传高仪采用光电式测量，用于垂直位移形变的监测，系统通过测量安装仪器的部位与铟钢棒之间的相对位移，反应待测部位与棒体两端点的垂直位移变化。其原理是运用高层传递的方法，将高层从一个水平面传递到另一个水平
面上，它是联系坝顶和基础、局部和整体的一个纽带。
产品主要技术指标：
量 程：50mm
精 度：±0.1mm
分 辨 率：0.01mm
显 示：4位 LED
漂 移：无
数据存储：3600组
测量间隔：1分钟~99天
输出接口：RS485
通讯规约：符合《大坝安全自动化系统通讯规约》DL/T324-2010
环境温度：-15℃~50℃
环境湿度：100%RH
供电电源：AC220±10%，50/60Hz
整机功耗：＜12W
产品工作原理及结构：
测量原理：CCD式竖直传高仪采用非接触光电感应原理。由一组平行光束，将竖高铟钢棒投影至光电耦合器件CCD上，CCD将光信号转换成电荷量输出，经数字信号处理可以得到线体相对于坐标仪位置的物理值。测出不同时间的物理值变化，即可获得坐标仪相对棒体垂直（竖向）方向的位移变化。

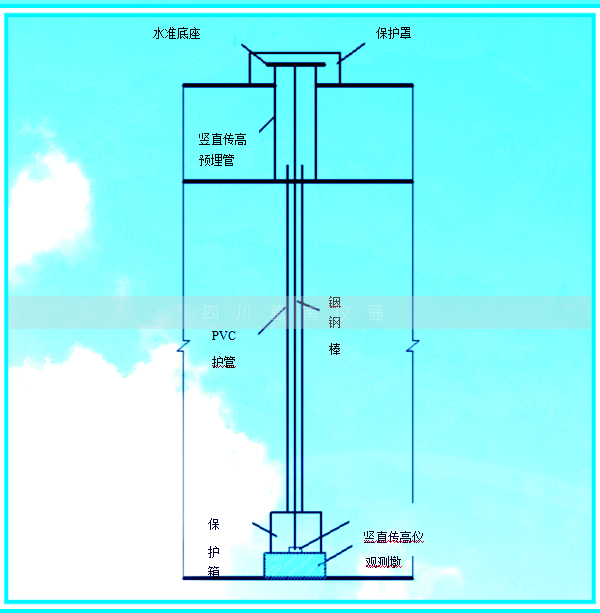

SG-2 型 CCD 式竖直传高仪主要有（光路系统、光电耦合及测量部件以及密封壳体）三部份。传高系统由固定端、测量端、铟钢棒、传感器标定座等组成。
