搜索关键词：

    渗压计、VWP型渗压计、VWP型振弦式渗压计、钢弦式渗压计、渗压监测仪

产品用途：

    四川葛南仪器有限公司生产的VWP型振弦式渗压计，长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透（孔隙）水压力，同步测量埋设点的温度。

    VWP型振弦式渗压计全不锈钢结构，产品尺寸Φ30×118mm的小巧体积。

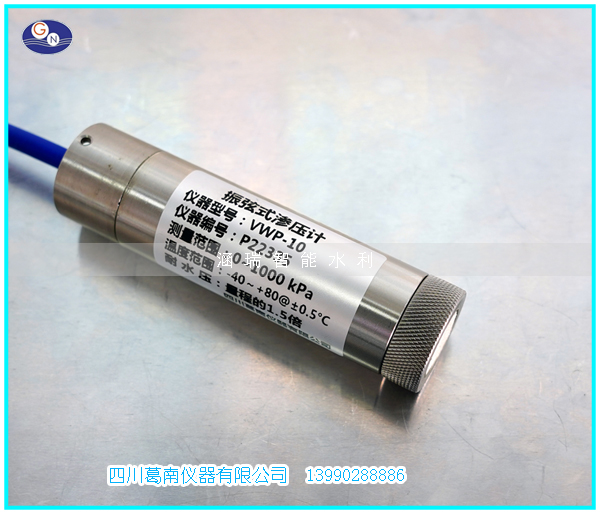

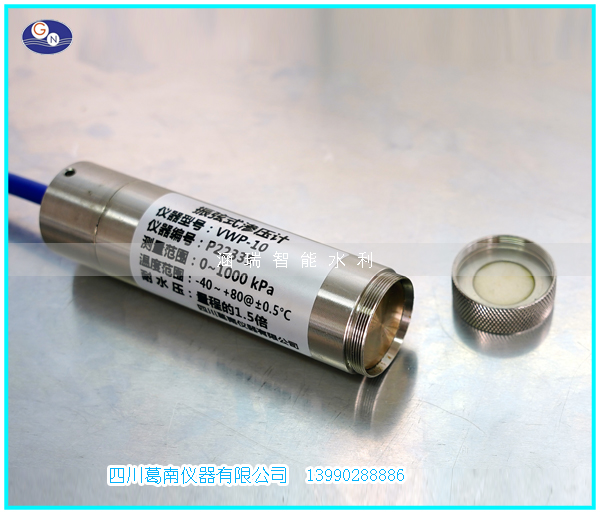

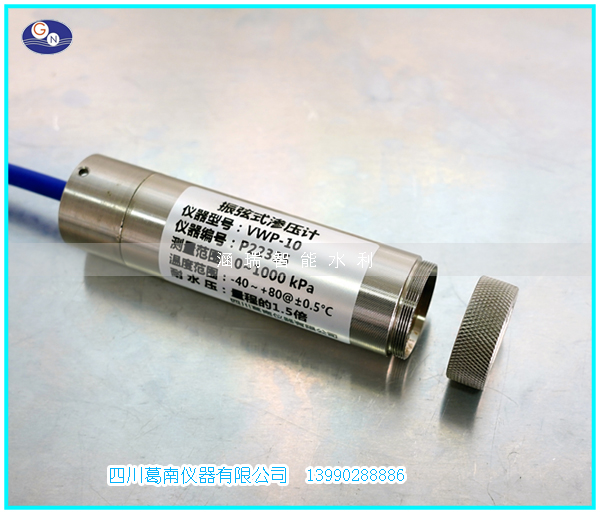

产品实物图片：

产品特点：

    高精度测量：VWP型振弦式渗压计采用先进的低压连续扫频激振方式，极大的保护渗压计的测量钢丝弦，采集数据准确可靠。

    体积小巧：VWP型振弦式渗压计传感器产品尺寸为Φ30×118mm 体积小巧，方便放置在测量结构的狭小部位。

    稳定性：VWP型振弦式渗压计具有抗冲击、接地防雷、测值稳定可靠。

    温补系数小：VWP型振弦式渗压计具备温度自动补偿功能，温度修正系数接近最小读数，符合国际先进标准。

    耐水压性好：VWP型振弦式渗压计全不锈钢结构，密封性好，耐水压力 1.5 倍量程，适应长期工作在水下。

    使用寿命长：VWP型振弦式渗压计采用进口钢弦，使用寿命长，主要部件釆用高强度耐腐蚀。

    智能识别：VWP型振弦式渗压计远距离采集≤1000m， 智能识别渗压计身份参数（编号、k值、B值）；智能接入采集系统，可通过配套MCU自动测量单元实现云平台及手机APP无缝对接。

产品结构及工作原理：

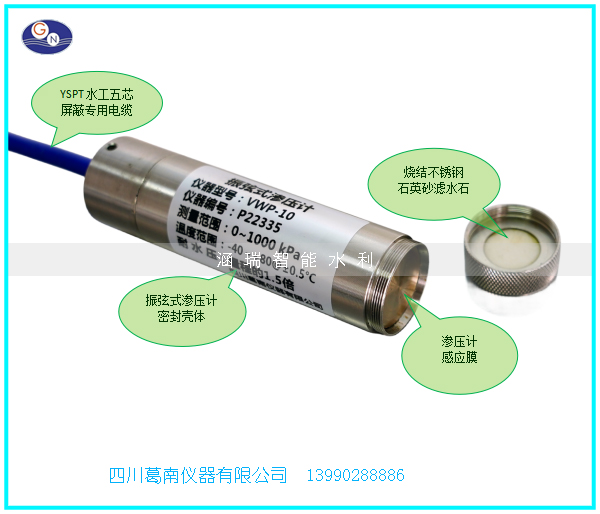

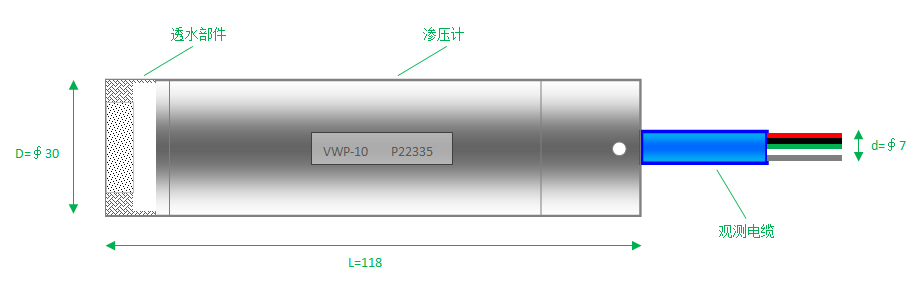

    仪器结构：VWP型振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。

    工作原理：当被测水压荷载作用在扬压计力上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。

    电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值换算成水位，同步测量埋设点的温度值。

产品主要技术指标：

技术参数：

基准值确定方法：

     扬压力计的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。

     在外荷载变动不大选取相同时间、稳定气温的 3 次相近的读数，经平均后做为基准值，渗压计安装在混凝土中应选取水化热过后的测值，基准值选定后应做好记录，作为计算的基准值。

     为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同(误差≤0.5％F.S) ，则证明基准值取值正确。

     扬压力计的测量值出现偏差时，可用以上方法重新校准基准值。

     建议：早上8点至9点时间段作为库水位值读取时段。
