搜索关键词：

     隧洞收敛计、隧洞自动化收敛计、地下工程沉降位移自动化监测

产品用途：

    GN-SD型隧洞收敛计是一款高精度的三维变形监测设备，采用先进的阵列式柔性位移沉降计组成，配备高性能三维变形监测传感器系统。该设备主要用于在三维空间内进行全方位、多参数的工程监测，包括但不限于位移（变形）、沉降、角度、加速度、振动、温度等多种物理量的精确测量。产品广泛应用于各类隧洞工程、地下空间工程等场景中的收敛监测点沉降位移监测，能够同时监测多个重要工程参数。经过严格的实验室测试和现场验证，该产品在数据精确度、长期稳定性等方面均表现出卓越性能，完全满足各类工程监测的严格要求。

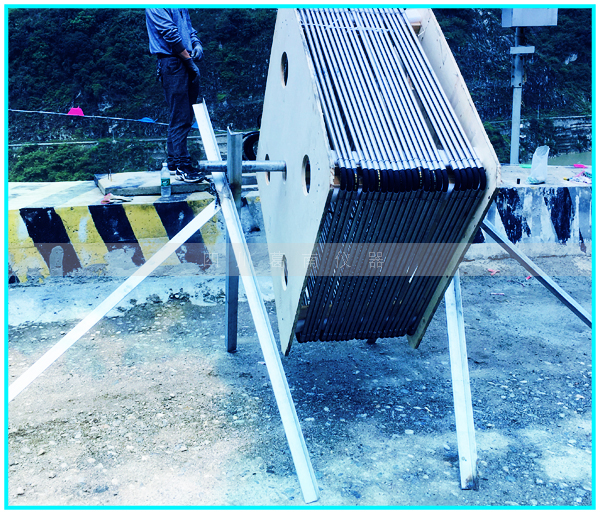

产品实物图片：

产品工作原理：

    采用MEMS加速度计的静态应用原理，通过精确测量重力加速度在MEMS传感器三个轴向的分量，建立三维空间坐标系。系统能够精确计算0.5m节传感器与竖直、水平方向的夹角变化，结合传感器1m的标准长度参数，通过专业算法实时计算竖直、水平方向的位移变化量。监测数据以各个节点相对于预设参考点（坐标原点）的三维坐标（X，Y，Z）形式输出，实现对整个监测断面的三维变形精确测量。系统采用分布式测量架构，各测量节点数据通过专用通信协议汇总处理，确保测量结果的准确性和可靠性。

产品技术指标：

注：产品具备IP67防护等级，适应各种复杂工程环境。

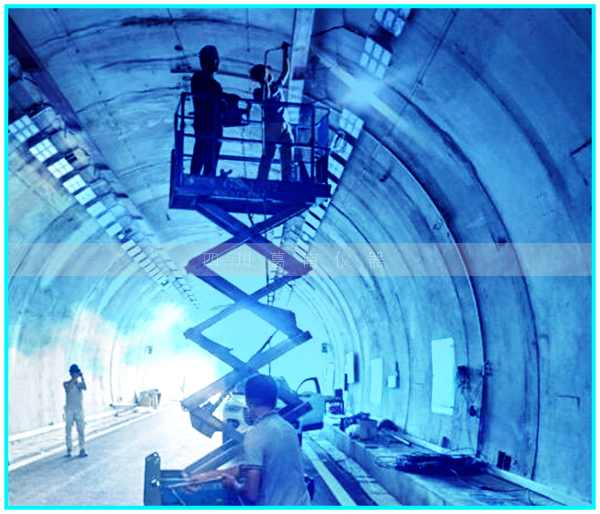

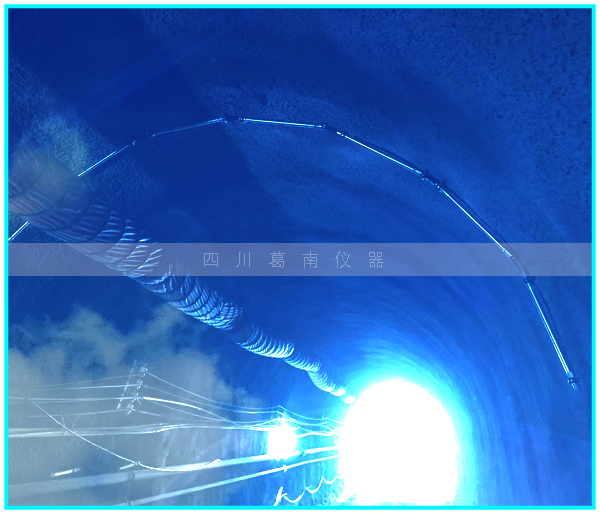

安装方式：

    多种安装方案，包括壁挂式、嵌入式、悬吊式等，配备专用安装支架和固定件，支持水平、垂直等多种安装方向，确保设备在复杂环境下的稳定性和测量精度。

    在安装自动化沉降收敛计时，首先需要根据具体的工程环境选择合适的安装方式。设备支持多种安装模式，例如壁挂式适合在隧道侧壁上固定，嵌入式则适用于需要将设备部分嵌入墙体的场景，而悬吊式可用于顶部安装需求。每种安装方式均配备了专用的安装支架和固定件，确保设备能够牢固地固定在监测点上，同时避免外界干扰对测量结果的影响。

    安装过程中，需特别注意设备的水平和垂直方向校准。通过内置的高精度MEMS传感器，可以实时监测设备的姿态，确保其与预设的参考坐标系保持一致。如果发现角度偏差超出允许范围，可以通过调节安装支架上的微调装置进行校正。此外，在多节串联扩展的情况下，每个节段之间的连接必须紧密，以保证整体测量系统的稳定性和数据的一致性。

    为了进一步提升设备的抗干扰能力，建议在安装时采取一定的防护措施。例如，在潮湿或腐蚀性环境中，可使用防水密封套件保护传感器和连接线缆；在振动较强的区域，可通过增加减震垫片来降低外部振动对设备的影响。安装完成后，应进行全面的功能测试，包括传感器响应速度、数据采集频率以及通信稳定性等，以确保设备能够在实际监测中发挥最佳性能。
