VWPD型振弦式扬压力计，适用于长期埋设在水工建筑物或岩土边坡的测压管内，测量测压管内水位的变化量；也可用于长期监测水库、河流、湖泊渗流等水位管中水位的变化量。

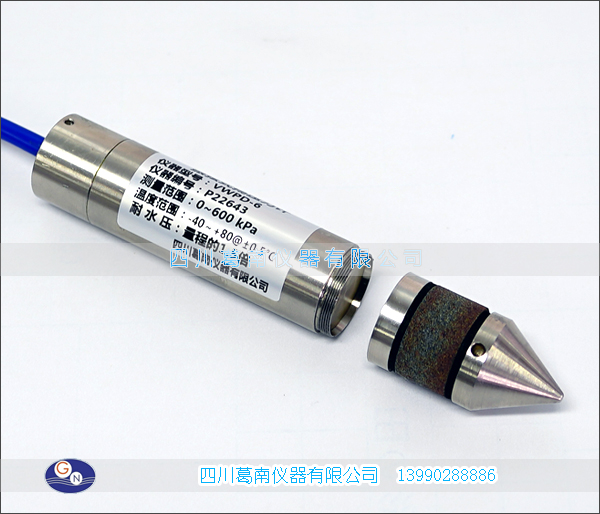

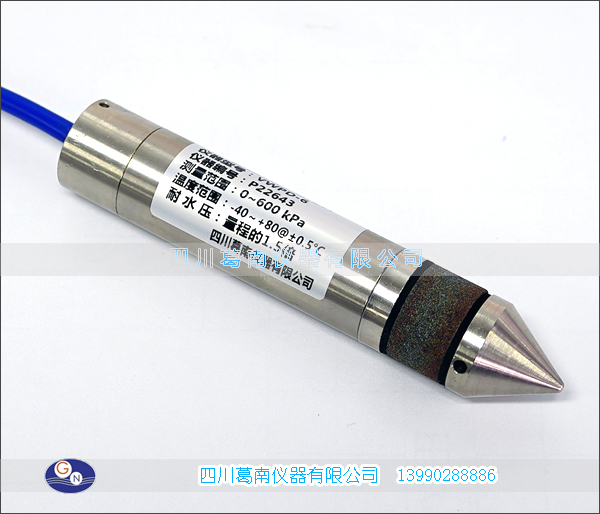

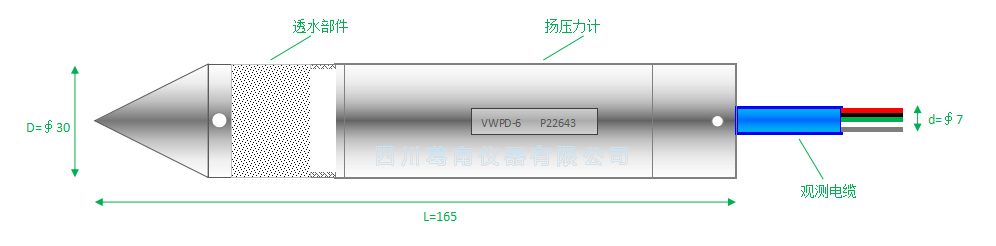

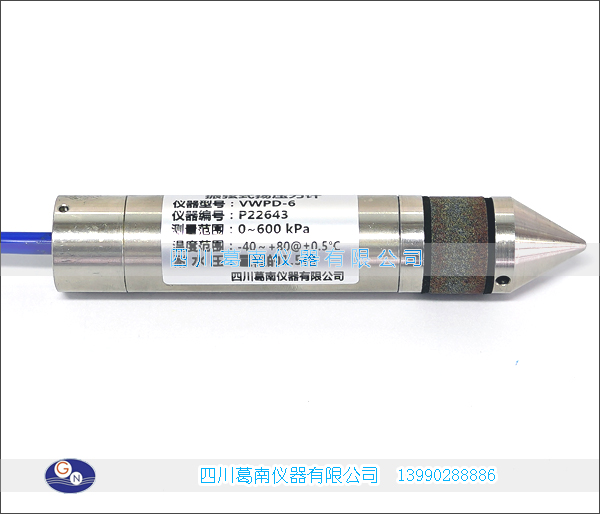

VWPD型振弦式扬压力计全不锈钢结构，本产品尺寸Φ30×165mm，可放置测压管或水位管中，同步测量布设点的温度。
搜索关键词：
扬压力计、VWPD型扬压力计、VWPD型振弦式扬压力计、钢弦式扬压力计、测压管扬压力计、测压管水位计
产品用途：
VWPD型振弦式扬压力计适用于长期埋设在水工建筑物或岩土边坡的测压管内，测量测压管内水位的变化量，亦用于长期监测水库、河流、湖泊渗流等水位管中水位的变化量。
VWPD型振弦式扬压力计全不锈钢结构，本产品尺寸Φ30×165mm，可放置测压管或水位管中，同步测量布设点的温度。
产品特点：
高精度测量：VWPD型振弦式扬压力计采用先进的低压连续扫频激振方式，极大的保护扬压力计的测量钢丝弦，采集数据准确可靠。
温补系数小：VWPD型振弦式扬压力计具备温度自动补偿功能，温度修正系数接近最小读数，符合国际先进标准。
耐水压性好：VWPD型振弦式扬压力计全不锈钢结构，密封性好，耐水压力1.5倍量程，适应长期工作在水下。
使用寿命长：VWPD型振弦式扬压力计采用进口钢弦，使用寿命长，主要部件釆用高强度耐腐蚀。
长期监测：VWPD型振弦式扬压力计放置在测量结构的测压管或水位管透水段，具有抗冲击、接地防雷、测值稳定可靠。
智能识别：VWPD型振弦式扬压力计智能识别身份参数，智能接入采集系统，可通过配套MCU自动测量单元实现云平台及手机APP无缝对接，远距离采集≤1000m。
仪器结构：

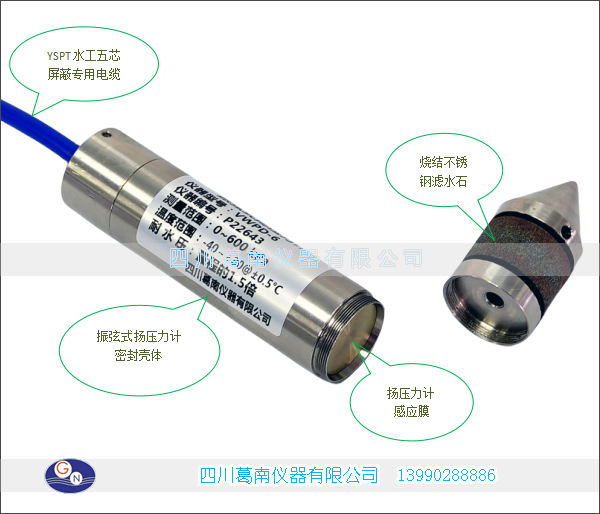

振弦式扬压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
工作原理：
当被测水压荷载作用在扬压力计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，也可以换算成水位，并同步测量埋设点的温度值。
技术指标：
频率 | 温度 |
400~6000Hz | -40℃~80℃ |
模数 | 测温精度 |
160-36000F | ±0.5℃ |
分辨率 |
≤0.025%F.S |
拟合精度 |
≈0.1%F.S/0.5%F.S |
测量精度 | 绝缘电阻 |
±0.01%F.S | ≥50 MΩ |
灵敏度 | 超量程 |
±0.1℃ | 测量范围1.5倍 |
技术参数：
振弦式扬压力计的计算公式：
|
a) 当外界温度恒定，扬压力计仅受到渗透(孔隙)水压力时，其压力值 P 与输出的频率模数 F 具有如下线性关系： P=k×△F △F=F0-F 式中：P—扬压力计的测量值，单位为 kPa； k—扬压力计的测量灵敏度，单位为 kPa/F ； △F—扬压力计基准值相对于实时测量值的变化量，单位为 F； F—扬压力计的实时测量值，单位为 F； F0—扬压力计的基准值，单位为 F。 b) 当作用在扬压力计上的渗透(孔隙)水压力恒定，而温度增加△T，此时扬压力计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T 具有如下线性关系： P´=k×△F´+b×△T = 0 K×△F´=-b×△T △T=T-T0 式中：b—扬压力计的温度修正系数，单位为 kPa /℃； △T—温度实时测量值相对于基准值的变化量，单位为℃； T—温度的实时测量值，单位为℃； T0—温度的基准值，单位为℃。 c) 当扬压力计受到渗透(孔隙)水压力和温度的双重作用时，若大气压力有较大变化时，应予以修正,渗压计的一般计算公式为： Pm = k×△F+b×△T+△Q=k×(F0-F)+b×(T-T0)+(Q0-Q) 式中：Pm—被测渗透(孔隙)水压力值，单位为 kPa； Q0—大气压力测量基准值，单位为 kPa； Q—大气压力实时测量值，单位为 kPa。 d) 扬压力计水位高程计算公式为： Hm = [k×(F0-F)+b×(T-T0)]/9.81+ H H—扬压力计安装高程m。
|

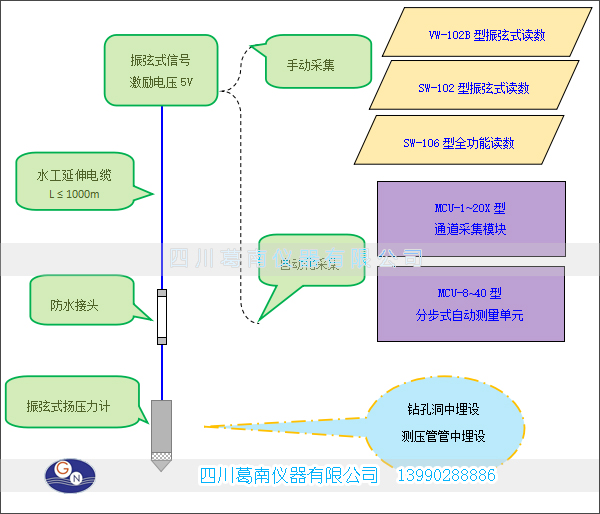

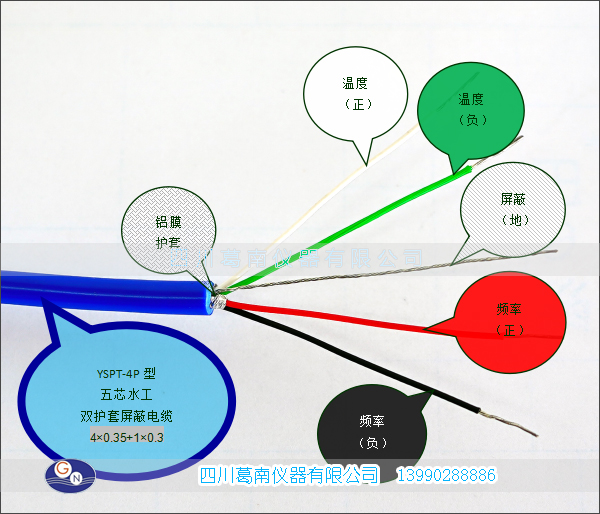

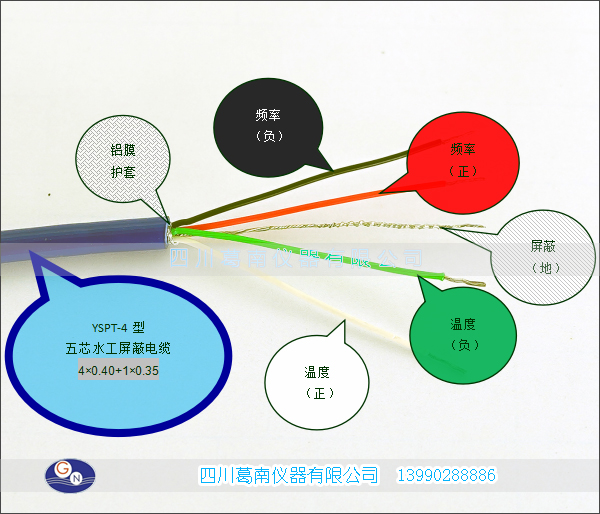

| 振弦式扬压力计信息采集方式： |
|
振弦式扬压力计基准值确定方法：
|
扬压力计的观测值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。 在外荷载变动不大选取相同时间、稳定气温的3次相近的读数，经平均后做好基准值，扬压力计安装在混凝土中应选取水化热后的测值， 基准值选定后应做好记录，作为计算的基准值。 为使基准值取的更准确，可将以上操作重复进行两次，如果两次测值基本相同（误差≤0.5%F.S），则证明基准值取值正确。 扬压力计的测量值出现偏差时，可用以上方法重新校准基准值。 建议：早上8点至9点时间段作为库水位值读取时段。 |
