1）搜索关键词
振弦式锚索测力计、多弦式锚索测力计、VWA型振弦式锚索测力计
2）产品用途
振弦式锚索测力计适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态，并可同步测量埋设点的温度。
振弦式锚索测力计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。振弦式锚索测力计具有参数识别功能。
3）产品实物图片
4）结构及工作原理
产品结构：振弦式锚索测力计由测量钢筒、外护筒、振弦式应变计、观测电缆等组成。
工作原理：振弦式锚索测力计在测量钢筒上均布着数支振弦式应变计，当荷载使钢筒产生变形时，应变计与钢筒同步变形，变形使应变计的振弦产生应力变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出引起测量钢筒变形的应变量，代入标定系数可算出锚索测力计所感受到的荷载值。
振弦式锚索测力计中的每支应变计为一个的测量单元，单支仪器即可测出测力计单边的受力状况，以此可计算出测力计受力的偏心方向及大小。由数支振弦式应变计的平均测值可计算出测力计的整体受力状况。测力计测量信号由一根多芯电缆线引出，同步测量埋设点的温度值。
振弦式锚索测力计工作条件：
a) 锚索测力计能在-30℃～+70℃的环境温度下正常工作；
b) 锚索测力计能承受0.5MPa水压力；
c) 锚索测力计绝缘电阻应＞50ＭΩ。
5）产品规格及技术参数

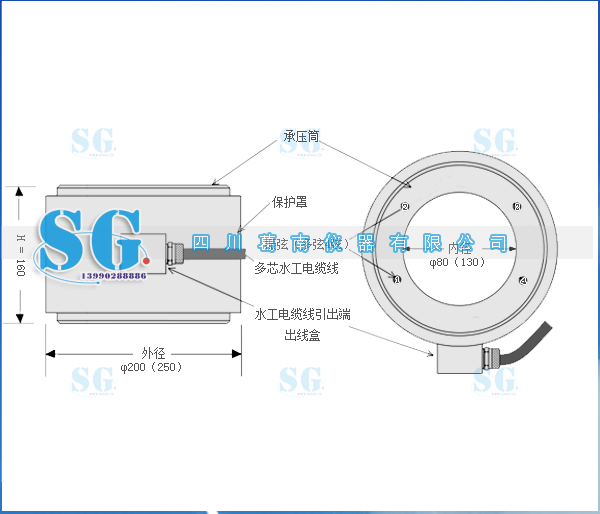

规格型号 | SWA |
尺寸参数 | 外径，D（mm） | 200~250 |
内径，d（mm） | 80~130 |
高度，H（mm） | 160 |
性能参数 | 测量范围，KN | 0~500 | 0~1000 | 0~2000 | 0~3000 | 0~6000 |
最大荷载，KN | 520 | 1040 | 2080 | 3125 | 6250 |
测量范围，T | 50 | 100 | 200 | 300 | 600 |
钢弦数据，个 | 3~6 |
分辨率/最小读数 | 0.05%F.S |
拟合/端基精度 | 0.5%F.S |
测温范围 | -40~+80℃ |
灵敏度 | ±0.1℃ |
测温精度 | ±0.5℃ |
修正系数 b | ≈0.10 KPa/℃ |
超量程范围 | 测量上限1.2倍 |
耐水压 | 0.5MPa |
绝缘电阻 | ≥50 MΩ |
仪器材料 | 高碳钢 |
绝缘电阻 | ≥50 MΩ |
水工观测电缆线 | 标配10芯水工屏蔽观测电缆线 |
频率模数转换 | F=HZ2×10-3 （频率HZ，模数F） |
例：SWA-1型振弦式锚索测力计标准测量范围0~1000KN（即承载压力100T）。分辨率0.025%F.S，拟合精度≈0.1%F.S/0.5%F.S，超量程测量范围1.2倍。全高碳钢结构，尺寸（依用户提供锚索安装图纸定制加工）。
6）传感器计算公式
（A）当荷载作用于测力计时，测力计的测量钢筒将产生轴向变形，其荷载量P与输出频率模数的变化量△F具有如下线性关系：
P = k×（F- F0）
（B）当测力计装有多支应变计时，测力计的计算公式为：
P = k(△F1+△F2+△F3+···△Fn）/ n
（C）当测力计受到荷载和温度的双重作用时，测力计的一般计算公式为：
Pm = P + b×△T = k×(△F1+△F2+△F3+···△Fn）/ n + b×(T - T₀)
式中：P－测力计的测量值，单位为kN(千牛)；
k－测力计的测量灵敏度，单位为kN /F；
F－测力计的实时测量值，单位为F；
F0－测力计的基准值，单位为F。
N－测力计上分布应变计的数量。
b－测力计的温度修正系数，单位为kN /℃；
T－温度的实时测量值，单位为℃；
T₀－温度的基准值，单位为℃。
Pm－测力计测量出的荷载量，单位为kN(千牛)。
注：SWA型振弦式锚索测力计具有温度自动补偿功能，经试验测得其温度修正系数小于最小读数，实际使用中不需要温度修正。
7）产品使用方法

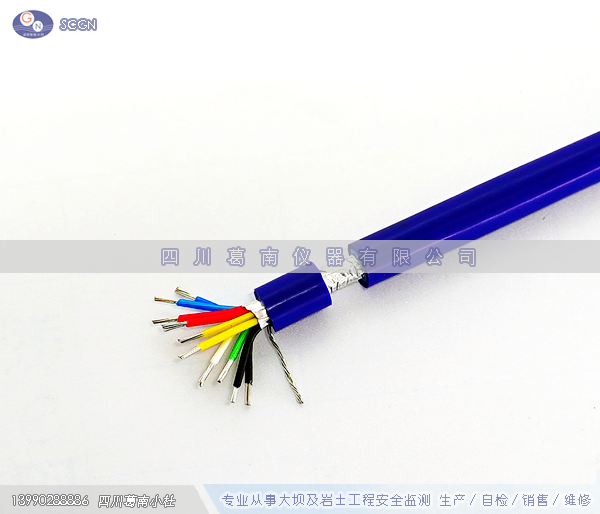

传感器延伸电缆线
8）同类相关产品
锚索测力计
9）产品安装所需设备及传感器参考……

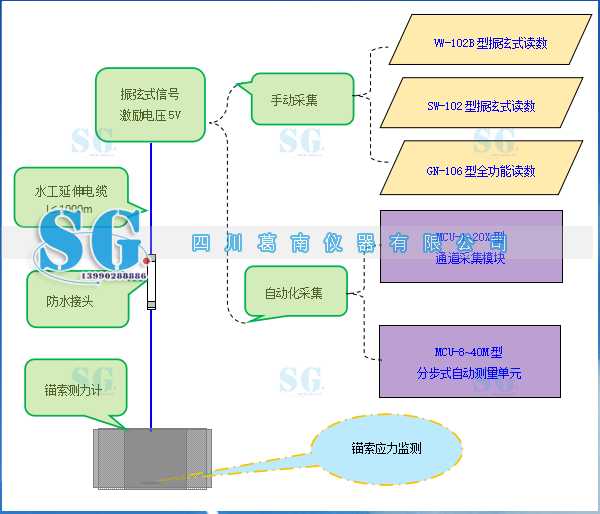

传感器 | 人工测读 | 水工电缆线 | 集线箱 | 人工比测 | 自动化采集设备 |
VWA型锚索测力计 | SW-102型振弦式读数仪 | 水工观测电缆 | VW-201型手动集线箱 | 人工比测集线箱 | MCU-X型自动测量单元 |
SWA型锚索测力计 | GN-106型全功能读数仪 | 双护套水工观测电缆 | 手动/自动切换集线箱 | …… | MCU-M型分步式自动测量单元 |
| SW-102B型便携式振弦式读数仪 | …… | …… |
| …… |
上述产品仅供参考…… |
|
10）产品安装参考
A）锚索测力计属定制产品，在订货时，尽可能提供以下参数

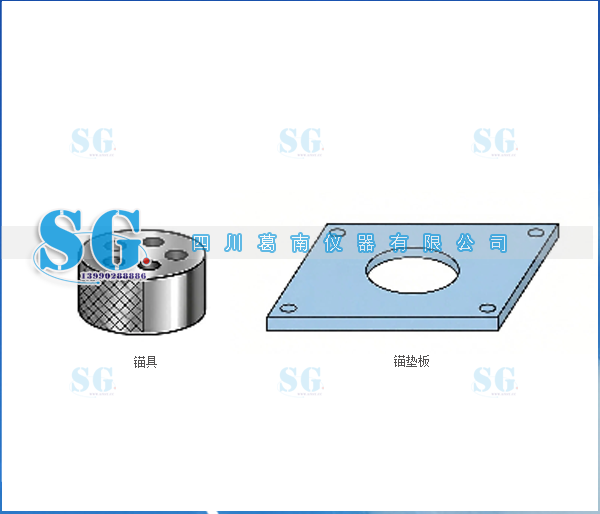

（a）提供锚垫板（自制锚垫板）的开孔尺寸，外径无限制；
（b）提供配套的工作锚（锚具）型号或锚具外圆尺寸和孔与孔之间最大外径。
（c）锚索设计或现场测量范围（吨位或kN）；
（d）钢索数量；观测电缆线直接出线长度等。
B)锚索测力计安装

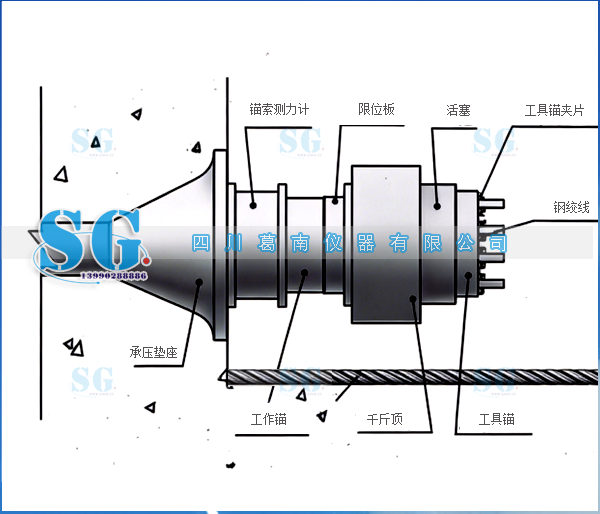

（a）根据结构设计要求，测力计应安装在锚垫板上，钢绞线或锚索从测力计中心孔中穿过，测力计置于锚垫板和工作锚之间。
(b)安装时锚索测力计上下面与承压面之间应清理干净，不能有铁屑和沙粒，否则会影响测值，并使锚索测力计的轴线与待测索轴线同轴。
(c)安装时锚索测力计应放置平稳，如发现几何偏心过大(4方向测量分挡不等值，既为有几何偏心)，应即时予以调整。
(d)锚索测力计安装定位后应及时测量仪器初值(无荷载)，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
(e)选取基准值：锚索测力计的测量值为实时测量值相对于基准值的变化量，所以基准值选取的准确与否，将直接影响到测值的准确性。
