1）搜索关键词
轴力计、反力计、振弦式轴力计、荷载计
2）产品用途
振弦式荷载计（反力计/轴力计）适用于长期监测大坝及基坑、隧道等结构物钢支撑所承受的载荷力，是了解被测结构物载荷变化的有效监测设备，并可同步测量埋设点的温度。
振弦式荷载计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。振弦式荷载计具有参数识别功能。
3）产品实物图片
4）产品规格及主要技术参数
规格代号 | SWL |
尺寸参数 | 测力筒高L：mm | 80/90 |
轴力计（反力计）最大外径d：mm | 定制 |
轴力计（反力计）有效直径d： mm | 定制 |
性能参数 | 额定载荷P ： kN | 0～200～3000 |
最大载荷Pm：kN | 0～250～3600 |
应变计支数： | 2～6 |
分辨率/灵敏度：%F.S | ≤ 0.05 |
拟合精度/测量精度： F.S | ≈0.1%F.S/0.5%F.S |
温度测量范围： ℃ | -40～+150 |
温度测量精度： ℃ | ±0.5 |
| 耐水压： MPa | ≥0.5 |
| 仪器材料 | 高碳钢 |
绝缘电阻： MΩ | ≥50 |
注：频率模数F=Hz2×10-3
5）产品结构及工作原理
产品结构：振弦式荷载计（反力计/轴力计）由应变计、测量弹性钢体、承载板、信号传输电缆等组成。
工作原理：当应力计上部承受荷载时，测量弹性钢体将受力压缩并产生变形，变形使弹性钢体内的应变计感受压缩变形，此变形传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出轴力计（反力计）所承受的荷载力。同时可同步测量埋设点的温度值。
6）仪器计算方法
a) 当外界温度恒定荷载计仅受到轴向荷载时，其荷载量P与输出的频率模数△F具有如下线性关系：
P = k×△F
△F = F - F0
式中：P—荷载计的测量值，单位为kN；
k—荷载计的测量灵敏度，单位为kN/F；
△F—荷载计实时测量值相对于基准值的变化量，单位为F；
F—荷载计的实时测量值，单位为F；
F0—荷载计的测量基准值，单位为F。
b) 当荷载计不受外力作用时，而温度增加△T时，荷载计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。实验可知△F´与△T具有如下线性关系：
P´= k×△F′+ b×△T = 0
K×△F´= -b×△T
△T = T - T0
式中：b—荷载计的温度修正系数，单位为 kN/℃；
△T—温度实时测量值相对于基准值的变化量，单位为℃；
T—温度的实时测量值，单位为℃；
T0—温度的测量基准值，单位为℃。
c) 设置在结构物上的荷载计，受到的是应力和温度的双重作用，因此荷载计一般计算公式为：
Pm = k×△F + b×△T = k×(F - F0) + b×(T - T0)
式中：Pm—荷载计测量的荷载量，单位为kN(千牛)。
注：VWL型振弦式荷载计具有温度自动补偿功能，温度修正系数小于最小读数，实际使用中不需要温度修正，计算时用公式a。
7）仪器安装
安装荷载计翼板上，应将荷载计在使用中必须根据现场支护桩的横端面尺寸和荷载计的外形尺寸制做相应尺寸的翼板，翼板焊接在支护桩端头的钢板中心。目的就是将荷载计固定在支护桩的端头中心，从而获得可靠的测量数据。

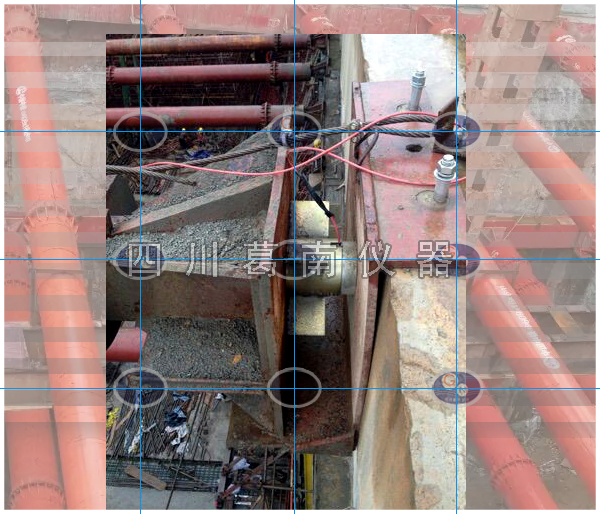

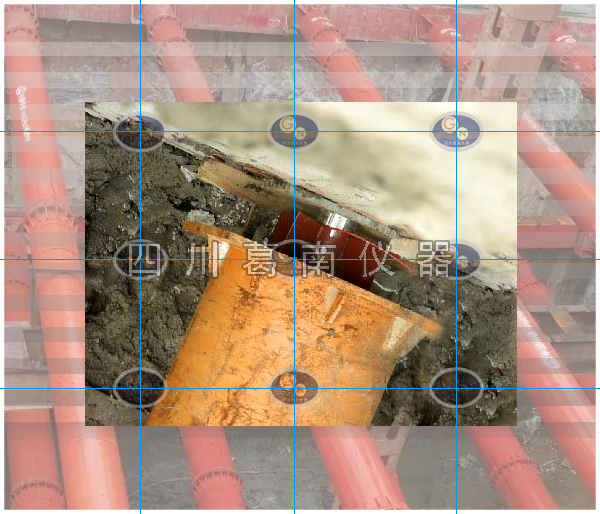

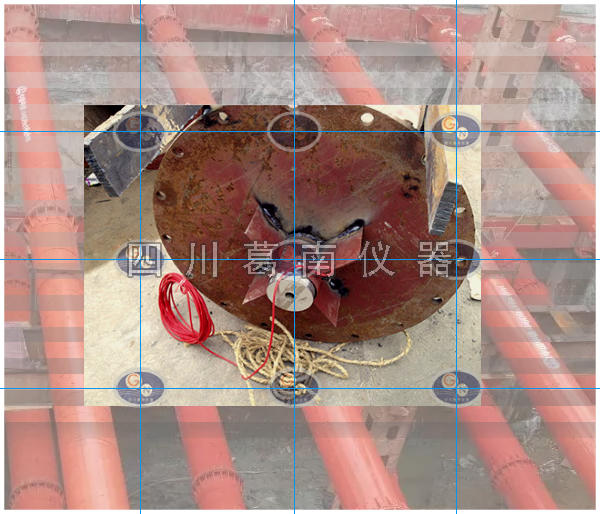

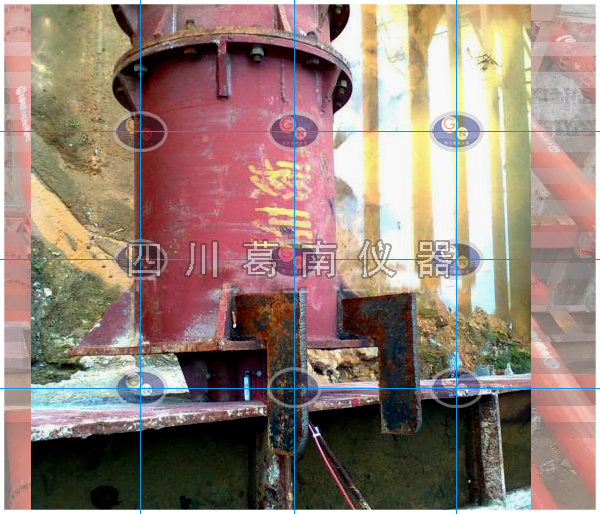

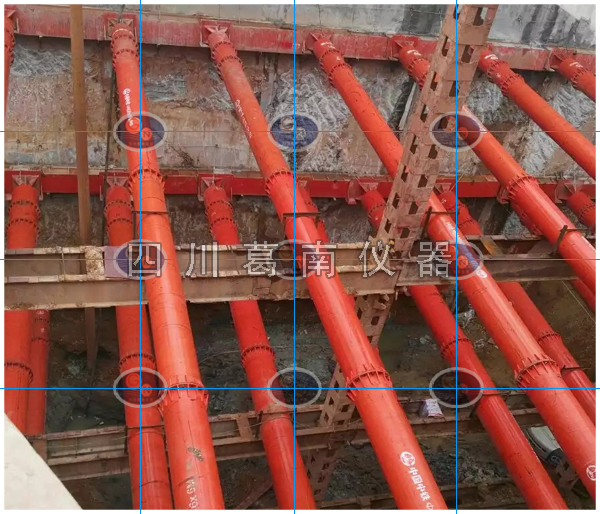

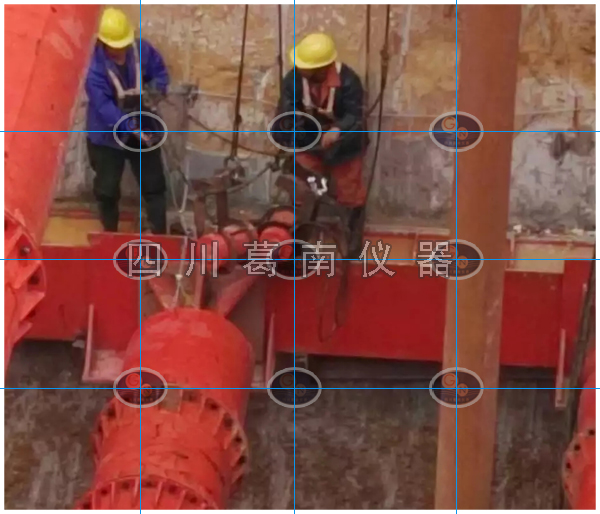

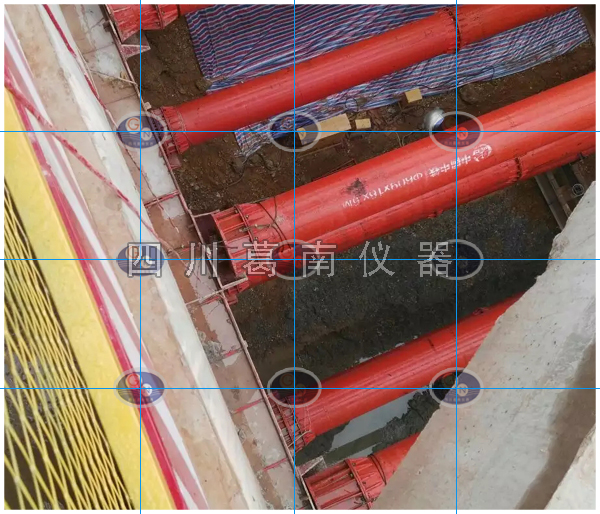

8）安装实例
