CCD型引张线仪（光电式引张线仪）
CCD型引张线仪（光电式引张线仪）用于测量建筑物水平方向的位移。该仪器采用引张线法与引张线水平位移监测装置的其它部件配套组成引张线监测系统。系统通过测量安装仪器的部位与引张线线体之间的相对位移，反应待测部位与引张线线体两端点的水平位移变化。
引张线观测仪是一种非接触式、自动化、人工观测一维水平位移测量仪器，主要用于大坝引张线测量。
-
￥0.00￥0.00
-
CCD型引张线仪（光电式引张线仪）用于测量建筑物水平方向的位移。该仪器采用引张线法与引张线水平位移监测装置的其它部件配套组成引张线监测系统。系统通过测量安装仪器的部位与引张线线体之间的相对位移，反应待测部位与引张线线体两端点的水平位移变化。
引张线观测仪是一种非接触式、自动化、人工观测一维水平位移测量仪器，主要用于大坝引张线测量。
CCD型引张线仪（光电式引张线仪）用于测量建筑物水平方向的位移。该仪器采用引张线法与引张线水平位移监测装置的其它部件配套组成引张线监测系统。系统通过测量安装仪器的部位与引张线线体之间的相对位移，反应待测部位与引张线线体两端点的水平位移变化。
引张线观测仪是一种非接触式、自动化、人工观测一维水平位移测量仪器，主要用于大坝引张线测量。

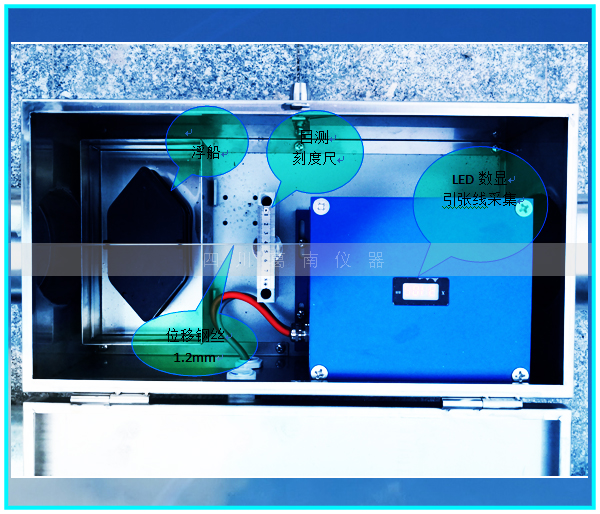

CCD式引张线观测仪是一种非接触式、自动化、人工结合的一维水平位移测量仪器，主要用于大坝引张线测量。
该仪器采用引张线法与引张线水平位移监测装置的其它部件配套组成引张线监测系统。系统通过测量安装仪器的部位与引张线线体之间的相对位移，反应待测部位与引张线线体两端点的水平位移变化。
量 程 | 50mm |
精 度 | ±0.1mm |
分 辨 率 | 0.01mm |
显 示 | 4位LED |
漂 移 | 无 |
数据存储 | 3600组 |
测量间隔 | 1分钟~99天 |
输出接口 | RS485 |
通讯规约 | 符合《大坝安全自动化系统通讯规约》DL/T324-2010 |
环境温度 | -15℃~50℃ |
环境湿度 | 100%RH |
供电电源 | AC220±10%，50/60Hz |
整机功耗 | ＜12W |
长×宽×高 | 230×170×145 |

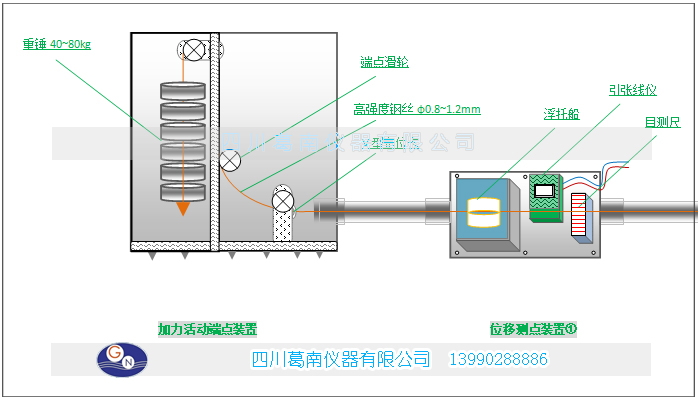

引张线装置的线体一般采用直径∅0.8～∅1.2mm 的不锈高强钢丝，要求线径均匀，有较大的抗拉强度。当引张线较长时，钢丝中部的垂径较大，最大垂径的计算公式为：
式中：
D — 为悬锤线最大垂径（m）；
u — 为单位长度的钢丝重量（kg/m）；
L — 为引张线二端点的距离（m）；
H — 为钢丝所受的水平张力（kg）近似等于挂重W。
对于长距离的引张线，因垂度较大，不便施工，故通常在测点处设置浮托装置，把各测点基本布设在同一水平面上。
对浮托装置的设计载荷Q可通过下式进行估算：
式中：
Q — 为浮体的设计载荷（kg）；
L1、L2 — 分别为测点与两相邻测点的水平距离（m）；
u — 为单位长度的钢丝重量（kg/m）；
P — 为浮体自重（kg）。
