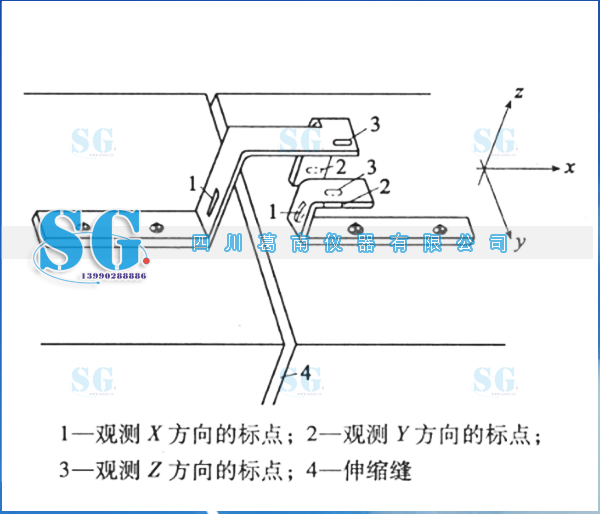

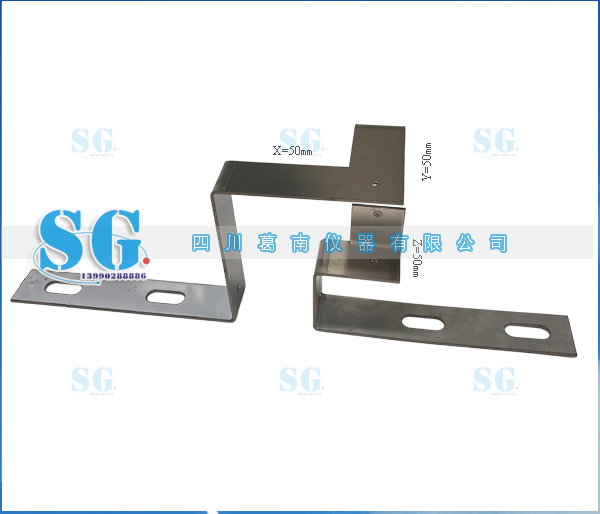

三向板式测缝标点的制作原理是，将两块宽30mm、厚5-7mm的金属板加工为三个相互垂直方向的拐角，再在型板上焊接三对不锈钢三棱柱条，最后通过螺栓将型板固定在混凝土上，用于观测裂缝三个方向的位移变化。测量时，使用三向板测缝标点外径游标卡尺读取每对三棱柱条之间的距离变化，即可得到裂缝的三维相对位移。

向板式测缝标点的制作原理是，将两块宽30mm、厚5-7mm的高强度合金金属板通过精密加工形成三个相互垂直且角度误差不超过1°的直角拐角，确保结构稳定性；再在型板的三个正交平面上分别焊接三对尺寸一致（截面边长2-3mm、长度40-50mm）的不锈钢三棱柱条，保证每对三棱柱条的轴线严格平行且间距均匀；最后通过四个M8高强度螺栓将型板牢固固定在混凝土表面，确保与结构紧密结合，用于精确观测裂缝在X、Y、Z三个空间方向的位移变化。测量时，使用带有微米级精度的三向板专用外径游标卡尺，分别读取每对三棱柱条之间沿各自轴线方向的距离变化，通过对比初始基准值，即可准确计算出裂缝的三维相对位移量，包括张开、错动及倾斜等复杂变形。这种测缝标点的不锈钢三棱柱条采用304不锈钢材质，其棱线经过硬化处理，具有优异的耐磨性和抗腐蚀性，不易因环境因素或接触摩擦而磨损，能长期保持测量精度，确保数据的可靠性；而且三个方向同步观测，一次安装即可完整获取裂缝的空间变形数据，无需多次调整仪器，大大提高了监测效率；其加工工艺成熟，仅需常规金属切割、焊接和钻孔工序，加工难度低、成本可控，测量操作简便，无需专业复杂设备，在混凝土结构如桥梁、大坝、隧道衬砌等裂缝长期监测中得到了广泛应用。安装时需特别注意使用直角尺校准各三棱柱棱线，确保其在同一平面内平行且无扭曲，固定螺栓需按规定的扭矩（通常为25-30N·m）均匀拧紧，避免因受力不均导致标点随裂缝变形发生整体位移或旋转，从而影响测量结果的准确性，确保监测数据的长期有效性和一致性。
