四川葛南仪器有限公司的技术人员，面向客户梳理了测压管渗压计安装完成后，配置自动化采集设备所需的各类必要数据，逐一展开详细说明，内容主要涵盖测压管的孔口高程、孔底高程、仪器埋设探头高程，以及孔口高程的取值参考标准。孔口高程一般由坝顶水准基点高程引测得到，也可通过溢洪道底板水准基点高程引测获得。
四川葛南仪器有限公司的技术人员，面向客户梳理了测压管渗压计安装完成后，配置自动化采集设备所需的各类必要数据，逐一展开详细说明，内容主要涵盖测压管的孔口高程、孔底高程、仪器埋设探头高程，以及孔口高程的取值参考标准。孔口高程一般由坝顶水准基点高程引测得到，也可通过溢洪道底板水准基点高程引测获得。

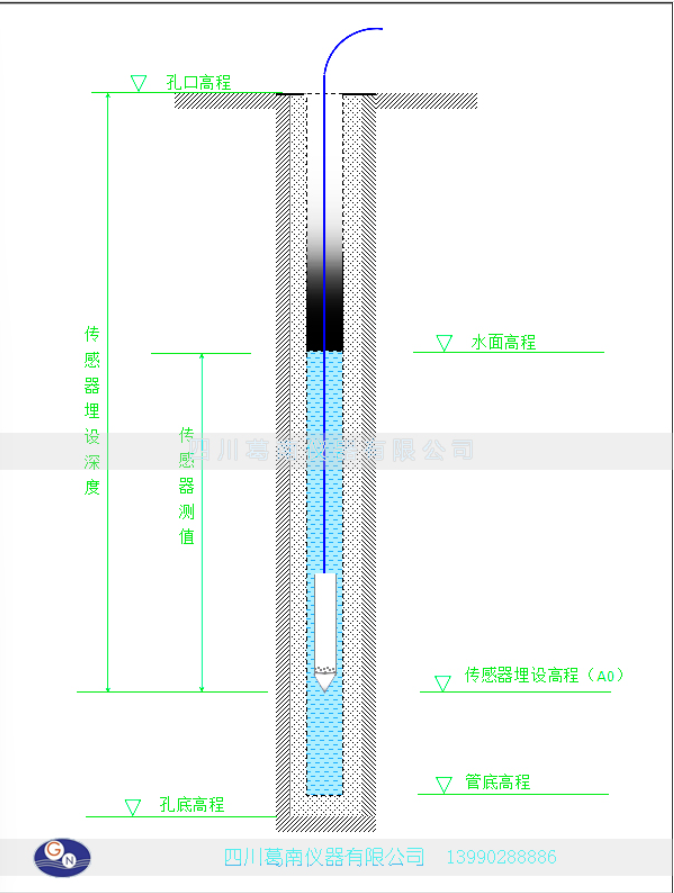

一、相关高程概念解释

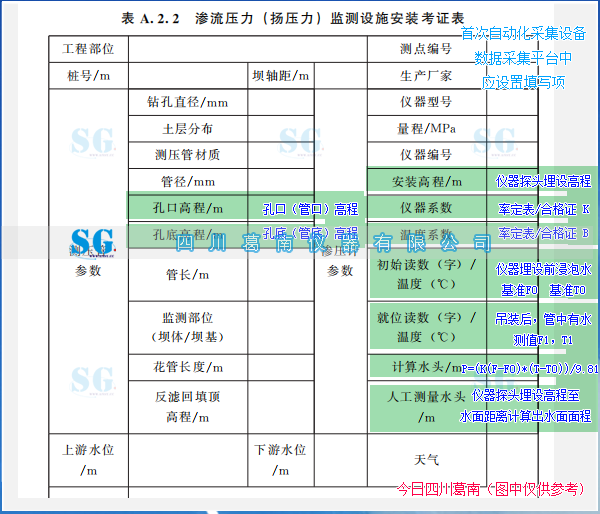

孔口高程：测压管的孔口是管道的顶端开口位置，这个位置的高程就是孔口高程，它是一个基准参考高程，在表格里有专门的“孔口高程/m”填写项，对话里也明确提到设置软件时必须提供这个数据。
孔底高程：孔底是测压管深入到监测位置的底部端点的高程，对应表格里的“孔底(管底)高程”，它和孔口高程的差值就是测压管的管长（管长=孔口高程-孔底高程），同样是软件设置的必填基础数据。
仪器探头埋设高程：这是测压管配套的监测探头安装固定的位置高程，在表格里有“安装高程/m”“仪器探头埋设高程”相关填写项，这个数据是后续计算水位、渗流压力的关键参数之一。
二、水位计算相关说明
从表格和对话能看出测压管的水位计算分为两种方式：
A）人工测量计算 需要先测量出从仪器探头埋设高程到水面的距离，然后通过公式计算出水面高程（水面高程=仪器探头埋设高程+水面距离），以此得到水位数据。
B）自动化设备计算 表格里的“计算水头 Pm=((F-F0)×(T-T0))/9.81”是自动化计算的公式：
F是仪器的就位读数，F0是初始读数，T是就位时的温度，T0是初始温度 通过这个公式可以直接计算出水头压力，再结合仪器探头埋设高程等基础数据，就能换算出对应的水位高程。
三、相关设置要求
从对话可知，测压管的相关软件设置有严格要求：同一个轴线的测压管，所有的孔口高程、孔底高程、仪器探头高程都需要统一设置，而且一个断面的测压管是作为一组来进行设置管理的。
说明：孔口高程一般通过坝顶水准基点高程引测得到，或是以溢洪道底板水准基点高程引测获得。
（上述内容来源于AI看图摘要）
