多点位移计测杆和PVC护管选型（参考）

来源:四川葛南仪器有限公司 | 作者:SCGN | 发布时间 :2026-07-08 | 51 次浏览: | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
四川葛南仪器SWM型振弦式多点位移计测杆和PVC护管选型参考（所载内容仅代表四川葛南仪器有限公司产品配套资料，不构成指导建议，仅供参考)。 ​接长测杆、护管、锚头等附件……分配盘和自锁扎带……

    接长测杆、护管、锚头等附件

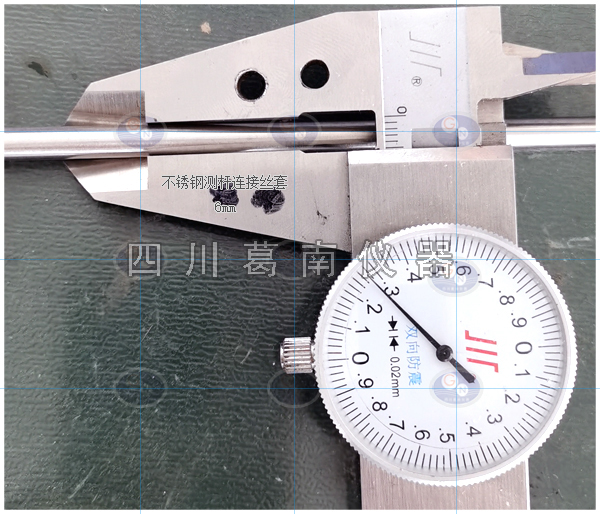

    安装前应先核对测量点数及各点深度，根据各测点的测量深度配备不锈钢接长测杆(φ6)和 PVC 护管(φ16)的长度。

    接长测杆分为：0.5 米、1 米、1.5 米三种标配长度，1.5 米的接长测杆为主杆，0.5 米和 1 米的接长测杆用于调配测杆总长度。1.5 米的护管为标配长度，安装时可自由裁成需要的长度进行调节。

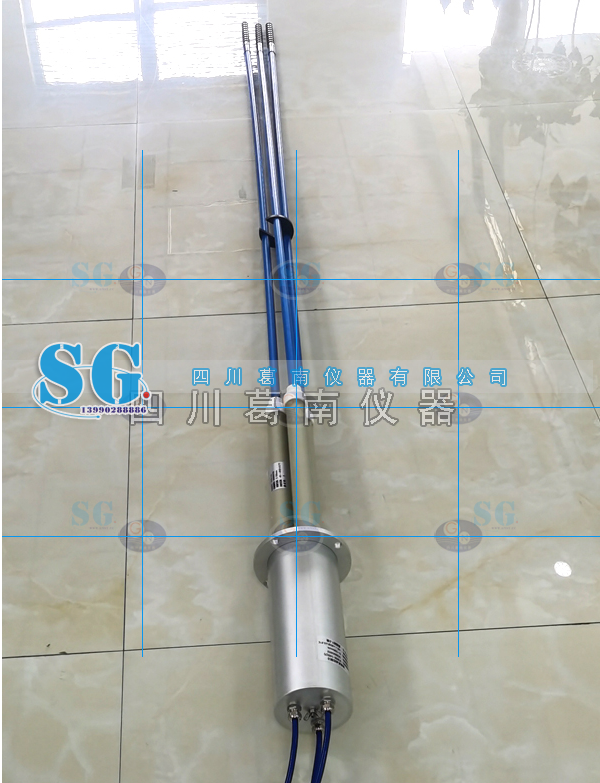

    多点位移计组装先将各点的第一节接长测杆和多点位移计测杆用六方接头连接，第二节接长测杆与第一节接长测杆也用六方接头连接，穿入第一节护管，护管的一头插入护管转接头，另一头用护管接头与下一节护管连接，套上分配盘。依次连接各点的接长测杆和护管到设定的长度，接长测杆比护管长一点。

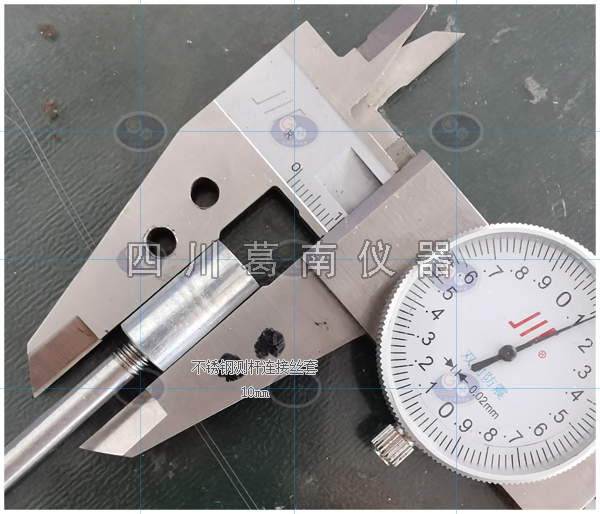

    接长测杆与接长测杆用不锈钢六方接头连接，要用扳手或钳子拧紧；护管和护管的接长用护管接头连接，涂 PVC 胶直接插入连接。

    当各点接长测杆与护管接长到设定长度后，安装护管封头和锚头。护管封头穿在测杆上，外圆处涂 PVC 胶插入护管尾部固定。锚头旋在测杆尾部。

    分配盘和自锁扎带

    分配盘应安装在距安装基座 0.5 米左右处，其作用是将接长测杆和护管分配在固定的位置上，以便使各点位移计及测杆与安装基座分配就位。

    自锁扎带的作用是集垅护管和测杆，使其不扭曲或交错，入孔时减少与孔壁间的摩擦方便入孔。安装时可每隔约 1～2 米将测杆及护管(包括排气管、灌浆管)等排列整齐，用自锁扎带捆扎在一起。

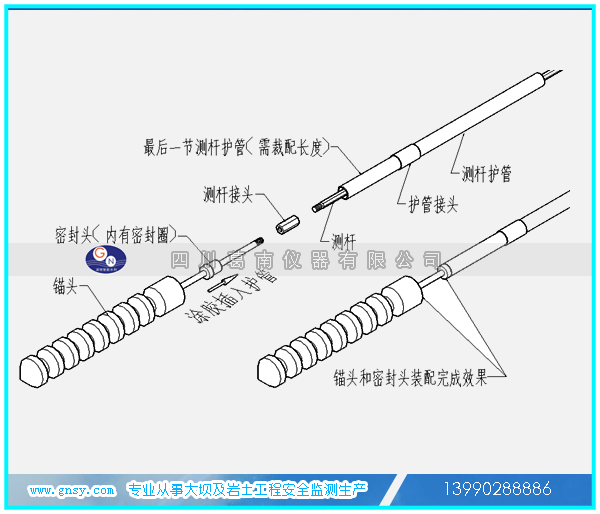

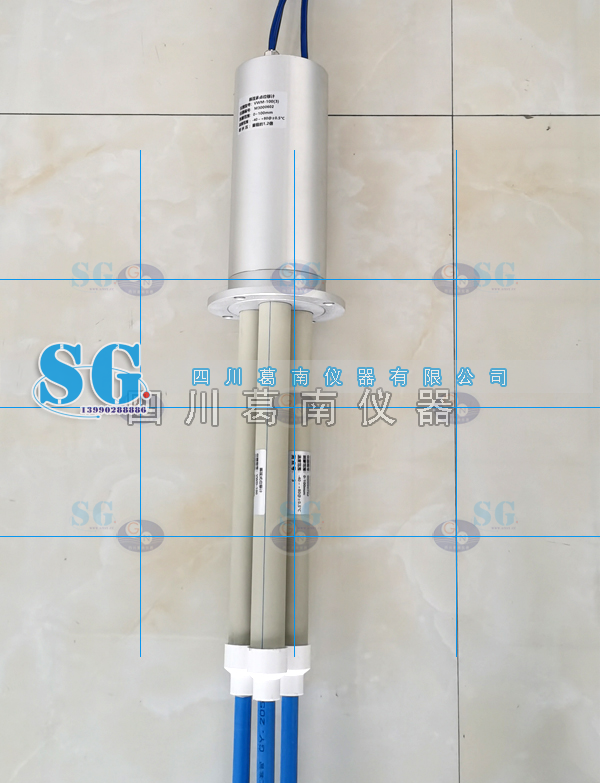

测杆及护筒图解

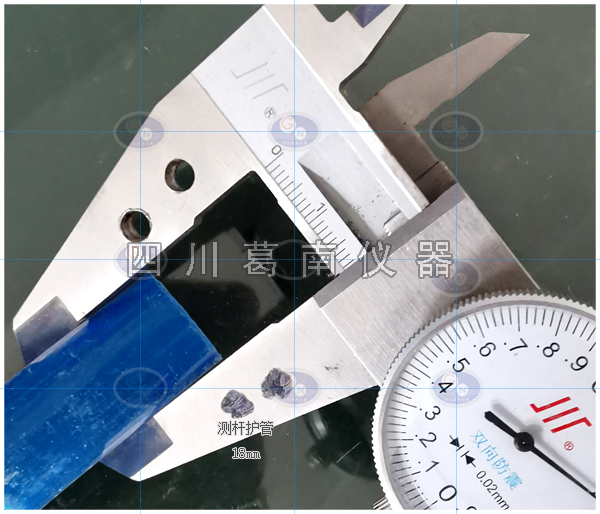

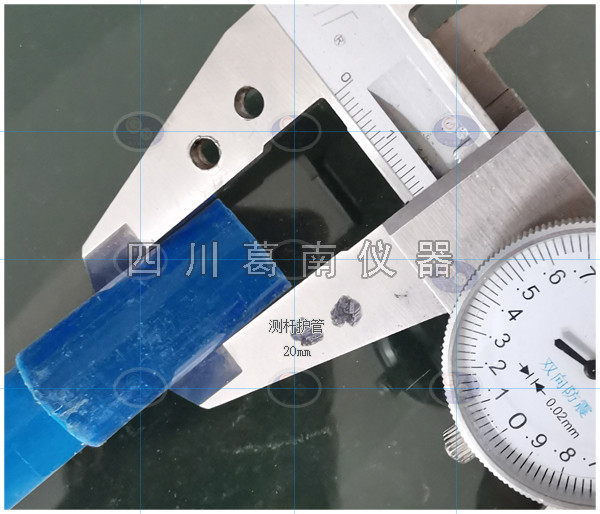

多点位计测杆PVC护管内径16mm，外径18mm
