振弦式多点位移计组装和钻孔直径（参考）

来源:四川葛南仪器有限公司 | 作者:SCGN | 发布时间 :2026-07-08 | 44 次浏览: | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
多点位移计安装适用孔径：多点位移计测量点数的多少诀定埋设所需钻孔孔径的大小。

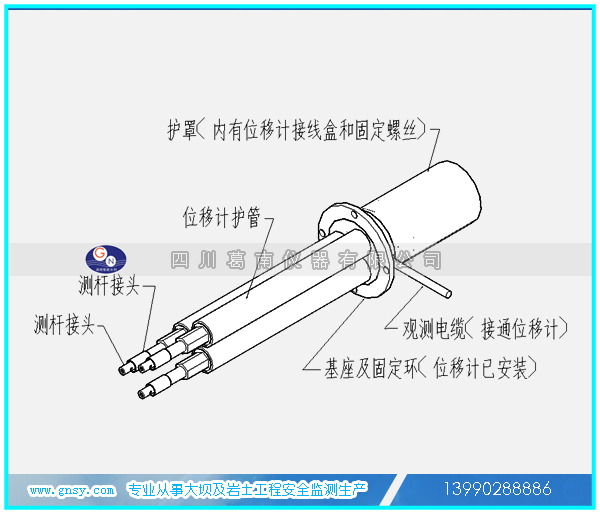

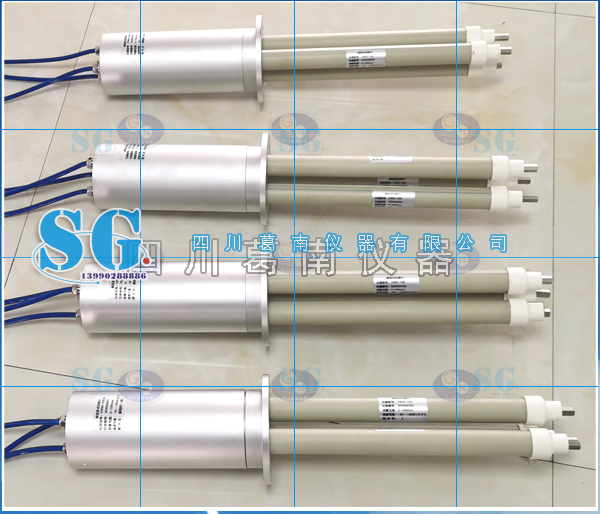

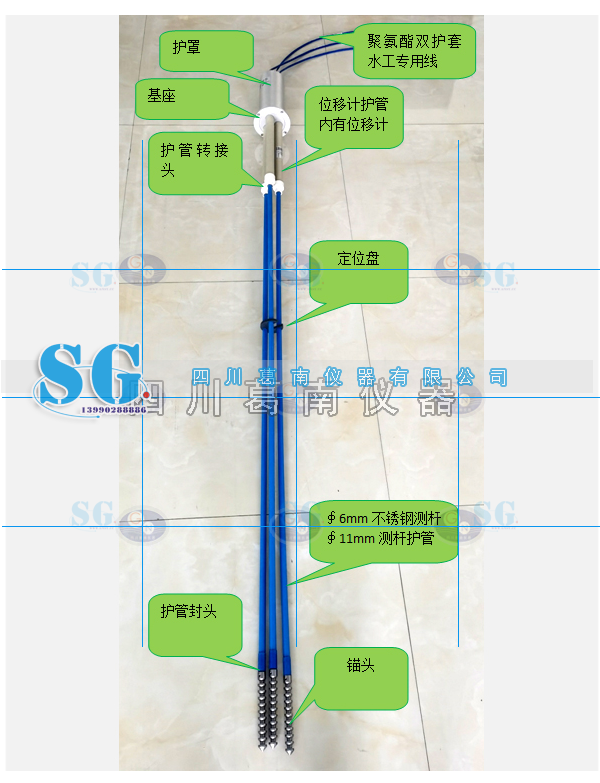

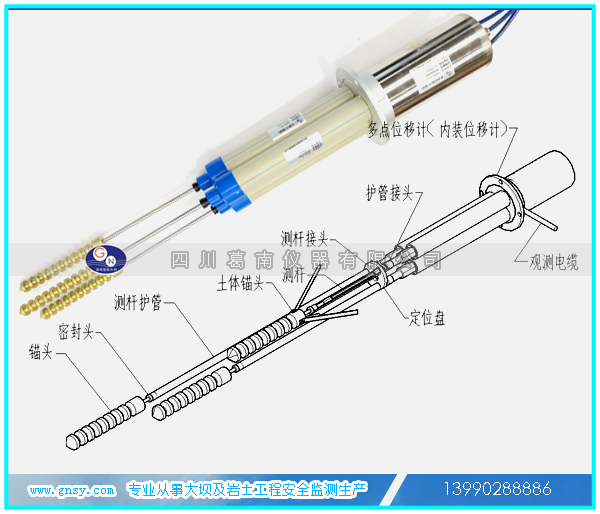

  多点位移计出厂时位移计及护管及转接头均与基座组装在一起，电缆出厂标配 1 米，安装埋设时需要接长电缆、测杆、护管、安装锚头等附件。

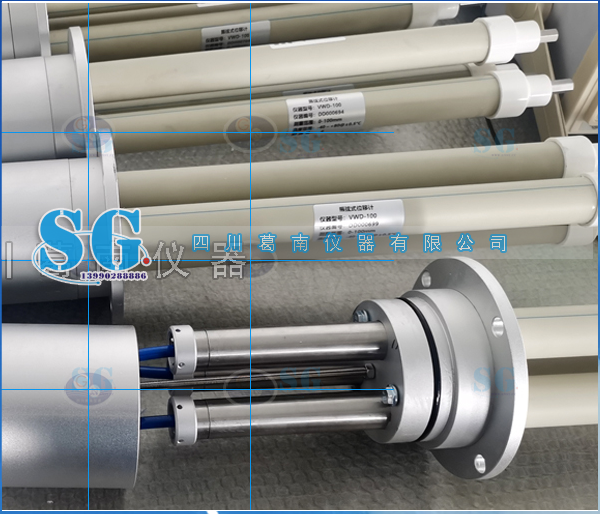

  多点位移计出厂时每支位移计各自出线标配 1 米，电缆从保护罩后端各自引出,现场如需电缆接长沿每支位移计各自出线接长,如需更换位移计打开保护罩操作。

  多点位移计在现场组装完成后，要用读数仪测读各支位移计的读数，确认组装无误及每支位移计工作正常，方可将多点位移计入孔。

  多点位移计安装适用孔径

    多点位移计测量点数的多少诀定埋设所需钻孔孔径的大小，多点位移计埋设适用的最小孔径如下表所示(仅供参考，单位 mm)：

测点数

测杆护管孔径

位移计护管孔径

安装基座孔径

2点

φ90

φ100

φ110

3点

φ90

φ100

φ110

4点

φ90

φ100

φ110

5点

φ110

φ125

φ135

6点

φ110

φ140

φ150
